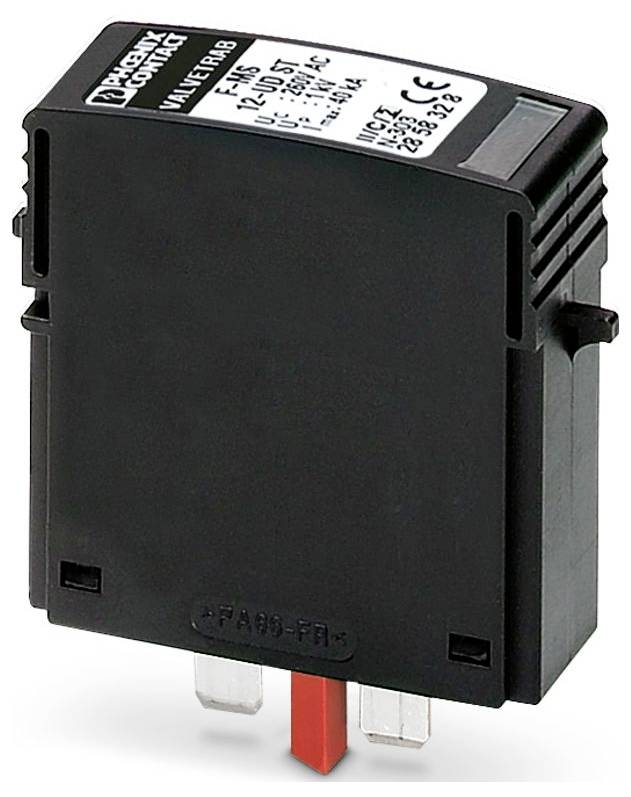

Immagine simile
Phoenix Contact 2858328 F-MS 12-UD ST Spina protezione sovratensioni 20 kA Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (67,20 € / Pezzo)
67,20 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: VALVETRAB MS
- CLASSE DI VERIFICA IEC: II,T2
- Forma: Modulo guide portanti inseribile in due pezzi
- Messaggio protezione da sovratensione difettosa: Ottica
- TENSIONE NOMINALE UN: 240/415 V CA (TN - SOLO N-PE);240/415 V CA (TT - SOLO N-PE)
- Tipo di collegamento: Inseribile
- Larghezza: 17,5 mm
- Altezza: 52,4 mm
- Profondità: 55,3 mm
- Unità di divisione: 1 te
- Colore: nero, RAL 9005
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6,6
- Direzione di azione: N-PE
- Tensione continua massima UC: 305 V/CA
- Corrente del conduttore di terra IPE: ≤ 5 µA
- Corrente di dispersione nominale in (8/20) µs 20 ka
- Tempo di risposta TA: ≤ 100 ns
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 80 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m (amsl)
- Norme/disposizioni: EN 61643-11
- Nota: 2012
- Tipo di montaggio: Su elemento base
- Tipo EN: T2
- SISTEMA DI ALIMENTAZIONE IEC: TN;TT
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Frequenza nominale FN: 50 Hz (60 Hz)
- Valore CTI del materiale: 600
- Isolante: PA 6.6
- Gruppo materiale: I
- Percorsi di protezione: N-G.
- Potenza assorbita in standby PC: ≤ 1,5 MVA
- Corrente massima di dispersione Imax (8/20) µs 40 ka
- Capacità di cancellazione della corrente secondaria IFI: Da 100 a (260 V)
- Livello di protezione up: ≤ 1,5 kV
- Tensione residua: ≤ 0,4 kV (in);≤ 0,25 kV (a 10 ka);≤ 0,15 kV (a 5 ka);≤ 0,1 kV (a 3 ka)
- Tensione a impulso di risposta a 6 kV (1,2/50) µs: ≤ 1,5 kV
- Comportamento TOV in UT: 1200 V CA (200 ms / modalità di livello del bianco)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Shock (in funzione): 25g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (funzionamento): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Specifiche UL: Specifiche UL
- Tensione continua massima MCOV (N-G): 260 V CA
- Corrente di dispersione nominale in (N-G): 20 ka
- Sistema di distribuzione dell'energia: Monofase
- Frequenza nominale 50/60 Hz
- Tensione limite misurata MLV (N-G): 1490 V.
- Tipo SPD: 4CA
- Distanze in aria e in dispersione: Distanze in aria e in dispersione
- Dati tecnici aggiuntivi: Dati tecnici aggiuntivi
- Scaricatore verificabile con CHECKMASTER a partire dalla revisione software: A partire da SW-REV. 1.10
- Tipo prodotto
Spina protezione sovratensioni
- Dispersione
20 kA
- Modello
Modulo guide portanti inseribile in due pezzi
IP20
- Codice articolo produttore
2858328
- Tipo
2
- Dim.
(L x L x A) 55.3 x 17.5 x 52.4 mm
- Lunghezza
55.3 mm
- Larghezza
17.5 mm
- Altezza
52.4 mm
- Profondità
55.3 mm
- Contenuto
1 pz.
- Tipo di imballaggio
Pezzo
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Spina protezione sovratensioni 20 kA Pezzo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Spina protezione sovratensioni 20 kA Pezzo 1 pz.
Descrizione
Spina per protezione da sovratensione tipo 2, con spinterometro a corrente cumulativa N-PE per elemento base.
