Acquista Phoenix Contact 2904610 Alimentatore per guida DIN 5 A 240 W Contenuto 1 pz. da Conrad

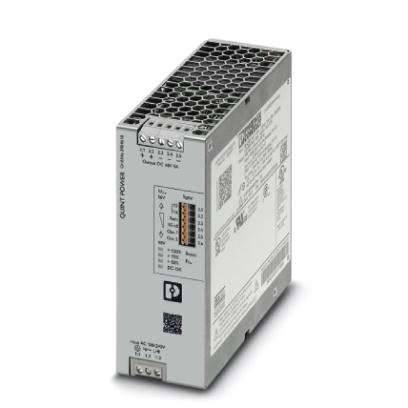

Un contenitore metallico con fessure di ventilazione, probabilmente un dispositivo elettronico o un alimentatore. Sono visibili connettori ed etichetta tecnica.

Immagine simile

Disegno tecnico di un involucro rettangolare con le seguenti dimensioni: larghezza 131, 125, 122 mm e altezza 130 mm. Altezza laterale 80 mm, profondità 45 mm.

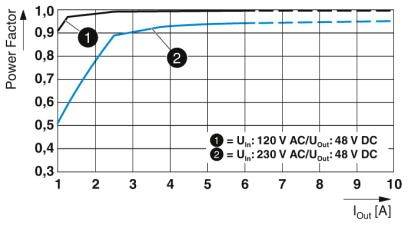

Il diagramma mostra il fattore di potenza rispetto alla corrente di uscita (Iout). Due curve: 120V AC (1), 230V AC (2). Entrambe salgono rapidamente fino a 0,95.

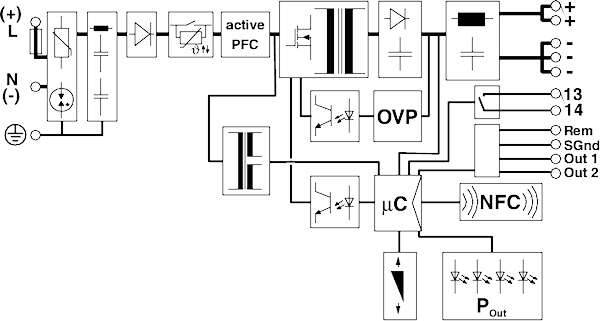

Schema di un modulo di alimentazione con correzione attiva del fattore di potenza (PFC), protezione da sovratensione (OVP) e microcontrollore (μC). Opzioni di output per Rem, SGnd, Out 1 e Out 2.

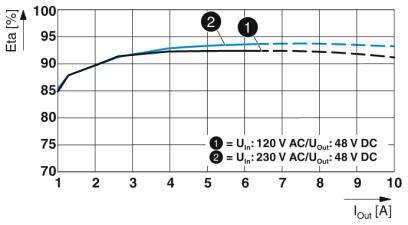

Diagramma mostra la curva di efficienza di un alimentatore. Assi: Efficienza in percentuale, Corrente in Ampere. Due curve: 120 V CA e 230 V CA.

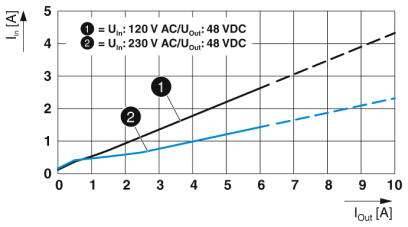

Il diagramma mostra una curva delle correnti di ingresso (I_in) e di uscita (I_out). Due curve: 1 a 120 V CA/48 V CC, 2 a 230 V CA/48 V CC.

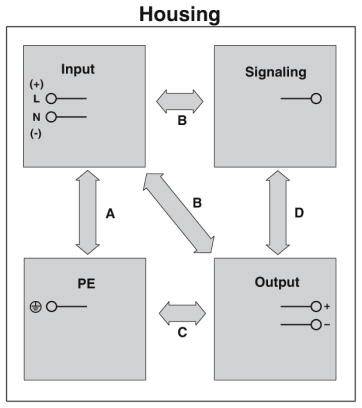

'Unità di controllo: Input in alto, Signaling a destra, Output in basso, PE a sinistra. Le frecce mostrano i collegamenti: A, B, C, D.'

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (241,80 € / Pezzo)

241,80 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 60 s
Lunghezza di spellatura: 6.5 mm
ASSORBIMENTO DI CORRENTE: 3,4 A (100 V/AC), 2,8 A (120 V/AC), 1,5 A (230 V/AC), 1,5 A (240 V/AC)
Potenza nominale assorbita: 271 VA

Tensione di ingresso (nominale): 100-240 V/AC

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 48 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 5 A

Corrente di uscita (max.) - arrotondata: 5 A

: 240 W

Fasi: 1

Collegamento: A vite

Dim.: (L x L x A) 125 x 50 x 130 mm

Peso: 1 kg

Tensione di uscita (max.): 48 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2904610

Contenuto: 1 pz.

MTBF: 1242000 h

Larghezza: 50 mm

Altezza: 130 mm

Lunghezza: 125 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/48DC/5

Efficienza: 93.5 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141011 Phoenix Contact 2904610 Alimentatore per guida DIN 5 A 240 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141011 Phoenix Contact 2904610 Alimentatore per guida DIN 5 A 240 W Contenuto 1 pz.

Descrizione

Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Le soglie di segnalazione e le linee caratteristiche regolabili tramite NFC massimizzano la disponibilità dell'impianto. Riserva di potenza per una semplice espansione dell'impianto grazie alla funzione di boost statico con una potenza duratura fino al 125% e avvio di carichi difficili grazie alla funzione di boost dinamico fino al 200% per un'elevata resistenza alle interferenze di 5 s. grazie allo scaricatore di gas integrato e a più di 20 millisecondi di tempo di interruzione della rete. Design robusto grazie all'alloggiamento in metallo e all'ampio intervallo di temperatura da - 40 °C a + 70 °C. Utilizzabile in tutto il mondo grazie all'ingresso ad ampio campo e al pacchetto di approvazione internazionale.
