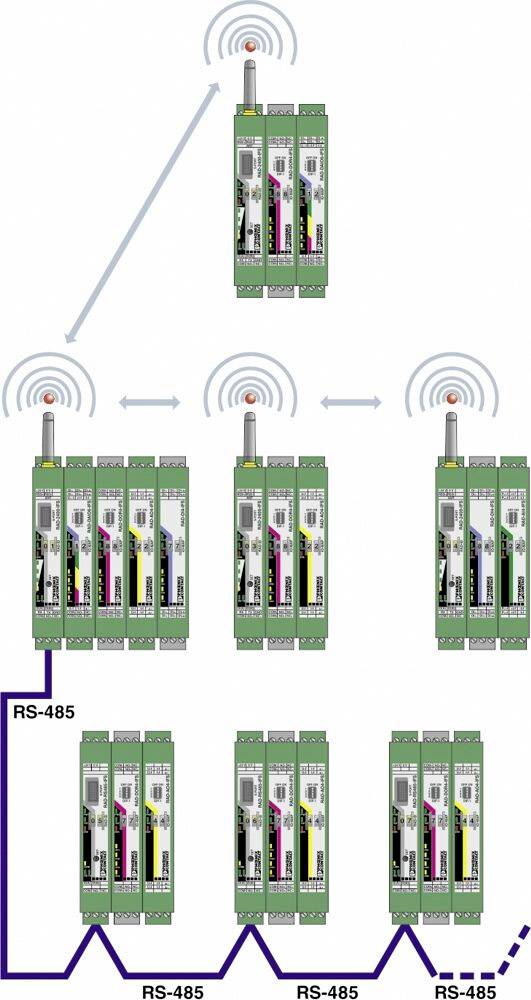

Diagramma mostra la rete di comunicazione dei moduli. In alto un modulo con antenna, sotto altri quattro moduli, collegati tramite cavi RS-485.

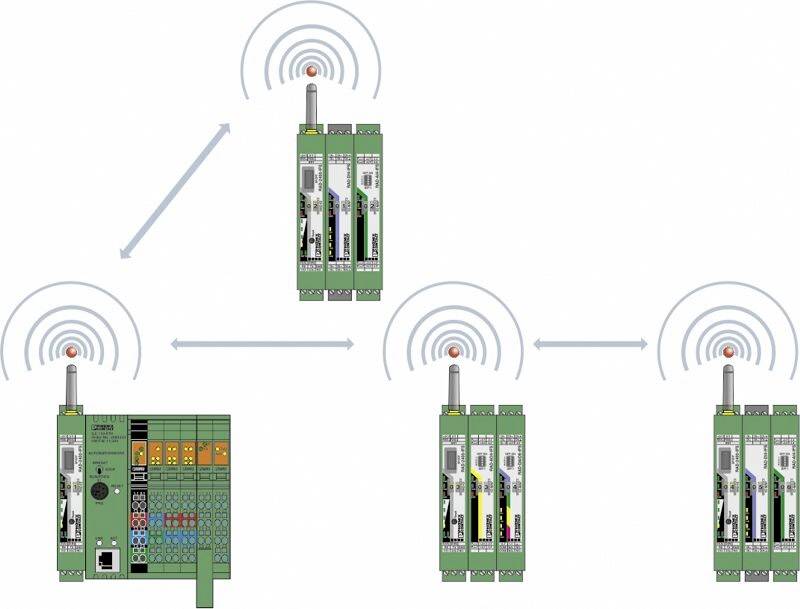

Quattro moduli di macchine verdi sono illustrati, collegati wireless tra loro. Le frecce indicano la direzione della comunicazione.

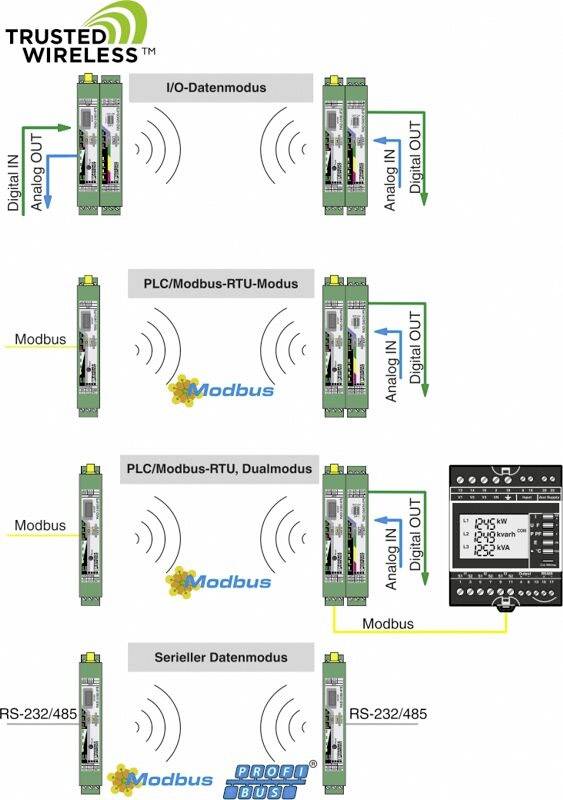

Il diagramma 'Trusted Wireless' mostra tre modalità: modalità dati I/O, modalità PLC/Modbus-RTU, modalità dati seriale. Modbus e Profibus vengono utilizzati.

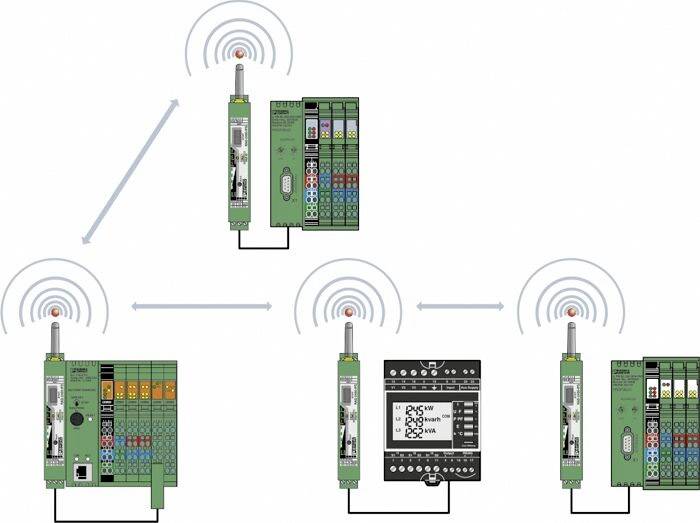

Un diagramma mostra quattro dispositivi sensore collegati wireless tra loro. Le frecce di connessione simboleggiano la trasmissione dei dati.

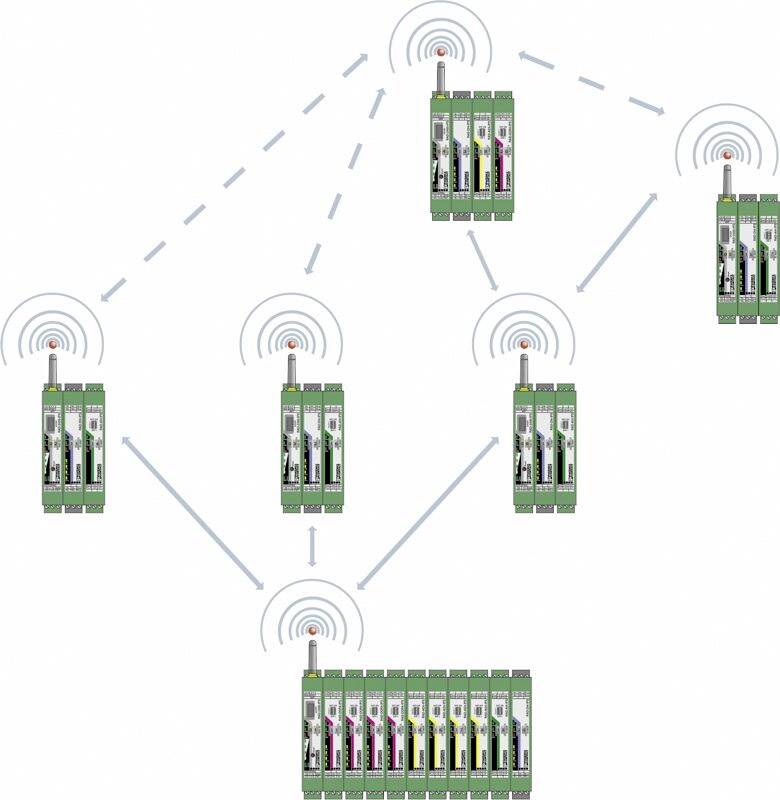

Diversi dispositivi verdi sono collegati senza fili tra loro. Mostrano una rete di sensori e antenne che scambiano dati.

Il diagramma mostra la connessione tra COMBICON RS-232 e D-SUB-9 PC. RX, TX e GND sono collegati in modo incrociato.

Diagramma mostra il collegamento tra COMBICON e D-SUB-9: RX (5.1) a RX (2), TX (5.2) a TX (3), GND (5.3) a GND (5).

Schema di collegamento per RS-485. Mostra due connessioni: 'D(B) + (4.2)' a 'D(B) +' e 'D(A) - (4.1)' a 'D(A) -' con linee di connessione.

1/9

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mer. 30 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (556,56 € / Pezzo)

556,56 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Temperatura ambiente (stoccaggio/trasporto): Da -40 °C a +85 °C.
Categoria di sovratensione: II
Materiale alloggiamento: PA 6.6-FR
INTERVALLO DI TENSIONE DI ALIMENTAZIONE: 19.2 V/DC - 30.5 V/DC
Collegamento antenna: RSMA (femmina)
Frequenza: 868 MHz
Intervallo di frequenza: 869.4 MHz – 869.65 MHz
Numero di gruppi di canali: 14
Distanza tra i canali: 30 kHz
Sezione conduttore: 0,2 mm² - 2,5 mm²
Sezione conduttore AWG: 24 - 14
Lunghezza di spellatura: 7 mm
Coppia di serraggio: 0.6 Nm
Filettatura vite: M3

Tipo: RAD-868-IFS

Tipo prodotto: Modulo adattatore PLC

Assorbimento di corrente: 6 A

Codice articolo produttore: 2904909

Modello: Collegamento a vite

Dim.: (L x L x A) 114.5 x 17.5 x 116 mm

Larghezza: 17.5 mm

Altezza: 116 mm

Lunghezza: 114.5 mm

Interfacce: RS-232, RS-485, interfaccia di configurazione

Max. Temperatura ambiente: +70 °C

Min. Temperatura ambiente: -40 °C

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2225618 Phoenix Contact 2904909 RAD-868-IFS Modulo adattatore PLC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225618 Phoenix Contact 2904909 RAD-868-IFS Modulo adattatore PLC

Descrizione

Particolarmente adatto per la trasmissione del segnale temporizzato su grandi distanze con ostacoli. Portata di diversi chilometri grazie alle velocità di trasmissione dati regolabili dell'interfaccia radio. Messa in funzione rapida e semplice senza programmazione. Elevata affidabilità grazie alla tecnologia wireless 2.0 (crittografia AES, salto di frequenza e gestione della coesistenza). Reti mesh fino a 99 utenti. Interfaccia RS-232/RS-485 integrata. Modulare espandibile con un massimo di 32 moduli di espansione I/O. Intervallo di temperatura esteso -40 °C... +70 °C.
