Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Scaricatore combinato 1 pz.
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

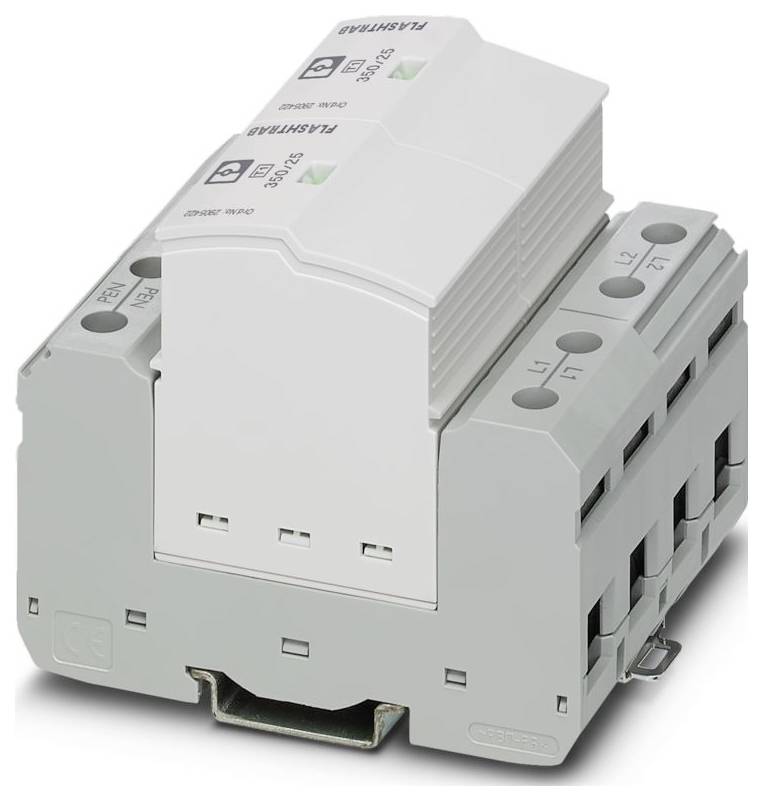

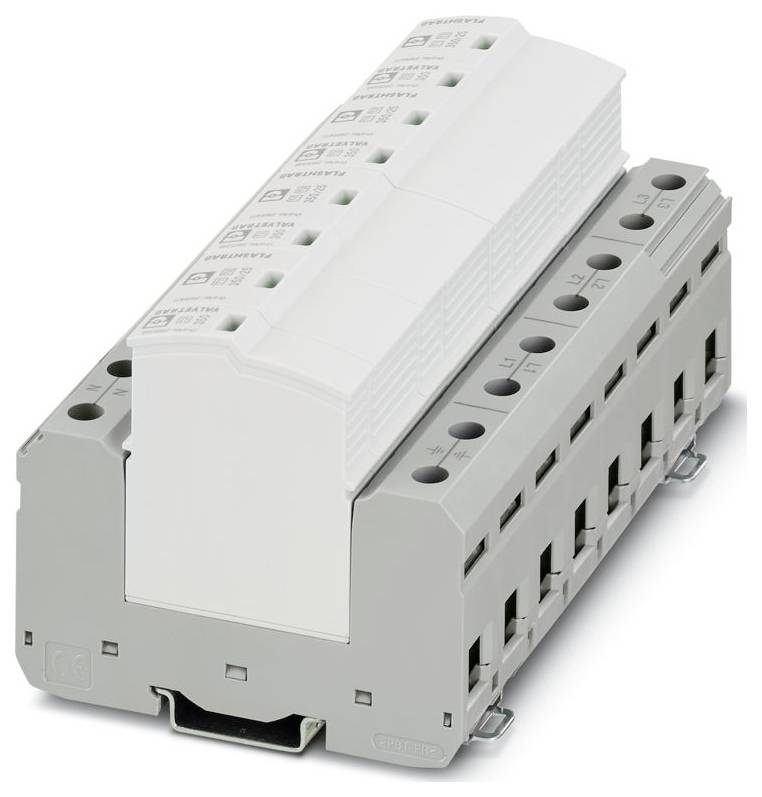

Un dispositivo elettronico modulare di colore grigio con molteplici slot ed etichette montato su una guida DIN, utilizzato per la protezione dei circuiti o il controllo.

Immagine simile

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (495,90 € / Pezzo)

495,90 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: Famiglia SEC
CLASSE DI VERIFICA IEC: I / II;I;T1 / T2;T1
Forma: Modulo guide portanti inseribile in due pezzi
Numero poli: 2
Messaggio protezione da sovratensione difettosa: Ottico, contatto remoto
TENSIONE NOMINALE UN: 240/415 V CA (TN-C)
Visualizzazione / segnalazione remota: Visualizzazione / segnalazione remota
Funzione di commutazione: Commutatore
Tipo di collegamento: Collegamento a spina/a vite tramite COMBICON
Filettatura della vite: M2
Coppia di serraggio: 40 lbf-in.
Sezione del conduttore flessibile: 0,14 mm²... 1.5 mm²
Sezione del conduttore rigido: 0,14 mm² ... 1.5 mm²
Sezione del conduttore AWG: 3 ... 2
Larghezza: 71,2 mm
Altezza: 95,2 mm
Profondità: 74,5 mm
Unità di divisione: 4 te
Classe di infiammabilità in conformità con UL 94: V-0
Materiale alloggiamento: PA 6.6-FR 20 % GF;PBT-FR
Dati meccanici: Dati meccanici
Parete laterale aperta: No
Direzione d'azione: 2L-PEN
Tensione continua massima UC: 350 V/CA
Corrente di dispersione nominale in (8/20) µs 25 ka
Corrente di dispersione totale ITotal (10/350) µs: 50 ka
Tempo di risposta TA: ≤ 100 ns
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20 (solo con l'utilizzo di tutti i punti di serraggio)
Temperatura ambiente (in funzione): Da -40 °C a ... 80 °C
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m (amsl)
Norme/disposizioni: EN 61643-11
Nota: 2012
Tipo di montaggio: Guida portante: 35 mm
TIPO EN: T1 / T2;T1
SISTEMA DI ALIMENTAZIONE IEC: TN-C.
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione III
Grado di inquinamento: 2
Frequenza nominale FN: 50 Hz (60 Hz)
Valore CTI del materiale: 600
MATERIALE ISOLANTE: PA6.6-FR 20% GF;PBT-FR
Gruppo materiale: I
PERCORSI DI PROTEZIONE: L-L;L-G
Corrente massima di dispersione Imax (8/20) µs 50 ka
Corrente di prova flash (10/350) µs, carica: 12,5 AS
Corrente di prova per scariche elettriche (10/350) µs, energia specifica: 160 kJ/Ω
Corrente di prova per flash (10/350) µs, corrente Iimp: 25 ka
Capacità di cancellazione della corrente secondaria IFI: 100 ka (264 V CA)
Livello di protezione up: ≤ 1,5 kV
Tensione residua: ≤ 1,5 kV (a in)
Tensione a impulso di risposta a 6 kV (1,2/50) µs: ≤ 1,5 kV
Comportamento TOV in UT: 415 V CA (5 s / modalità di livello del bianco);457 V CA (120 min / modalità di livello del bianco)
Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
Urti (in funzione): 30 g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
Vibrazioni (funzionamento): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
Specifiche UL: Specifiche UL
Sistema di distribuzione dell'energia: Delta;Wye;fase divisa
Frequenza nominale 50/60 Hz
Tipo SPD: 2CA
Denominazione collegamento: Contatto remoto difettoso
Tensione di esercizio: 125 V AC
Corrente d'esercizio: 10 ma AC ... 1 A AC,1 A DC (30 V DC)
Lunghezza di spellatura: 7 mm
Contatto remoto difettoso: Contatto remoto difettoso
Corrente di carico nominale il: 50 A.
Resistenza ai cortocircuiti ISCCR: 100 ka (264 V CA)
Prefusibile massimo a V‑passante: 125 a (gg)
Fusibile massimo per cablaggio linea di derivazione: 315 A (GG)
Tensione continua massima MCOV (L-G): 350 V CA
TENSIONE NOMINALE: 240 V CA;240/415 V CA;120/240 V CA
Indicazione UL / messaggio remoto: Indicazione UL / messaggio remoto
CORRENTE DI ESERCIZIO AC: 1 A AC
Dati di connessione UL: Dati di connessione UL
Tensione continua massima MCOV (L-L): 700 V CA
Generale: Generale
Dati tecnici aggiuntivi: Dati tecnici aggiuntivi
EN 61643-11: EN 61643-11
Colore (spina): Grigio chiaro (RAL 7035)
Colore (elemento base): Grigio (RAL 7042)
Resistenza al cortocircuito: SCCR 50 kA.
PROTEZIONE DI TENSIONE NOMINALE VPR (L-L): 2000 V.
PROTEZIONE DI TENSIONE NOMINALE VPR (L-G): 1500 V.
Corrente di dispersione nominale in 20 ka

Tipo prodotto: Scaricatore combinato

Tensione nom.: 240 V/AC
415 V/AC
120 V/AC

Modello: Modulo guide portanti inseribile in due pezzi

: IP20

Codice articolo produttore: 2905416

Tipo: 1+2

Dim.: (L x A x P) 71.2 x 95.2 x 74.5 mm

Larghezza: 71.2 mm

Altezza: 95.2 mm

Profondità: 74.5 mm

Contenuto: 1 pz.

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Scaricatore combinato 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Scaricatore combinato 1 pz.

Descrizione

Scaricatore di corrente di fulmine innestabile e privo di corrente di dispersione, conforme a Tipo 1 / classe i, per reti di alimentazione elettrica a 2 fasi con PE e N posati insieme in un conduttore (L1, L2, PEN).

Testo tradotto automaticamente
