1/5
Immagine simile

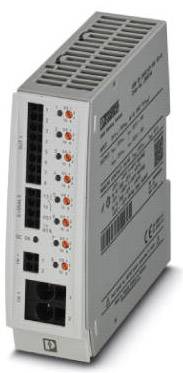

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Interruttore di protezione 1 NA 1 pz.
Tipo prodotto
Interruttore di protezione
Modello
Interruttore elettronico di protezione per apparecchi
Collegamento
morsetto Push-In
Tipo contatto
1 NA
Colore
Grigio luminescente
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (389,00 € / Pezzo)
389,00 €
IVA incl.
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Diritto di reso di 14 giorni incluso
Dati tecnici
- Classe di infiammabilità secondo UL 94: V-0
- Tipo di montaggio: Guida portante: 35 mm
- Numero poli: 1
- Classe di protezione: III
- Modello: Modulo guida di supporto monopezzo
- Tipo di fusibile: Elettronico
- Tensione a impulso nominale: 0,5 kV
- Tensione di esercizio: 18 V DC 30 V DC
- Tensione di misurazione: 24 V CC
- Corrente nominale IN: max. 80 A CC (con doppia alimentazione IN+ con min. 2 x 6 mm²)
- Elemento fail-safe: 15 A CC (per canale di uscita)
- Efficienza: > 99 %.
- Corrente di riposo I0: tipo. 50 mA
- Dissipazione di potenza: 1,2 W (a vuoto)
- Tempo di attesa dopo lo spegnimento di un canale: 10 s (in caso di sovraccarico/cortocircuito)
- Riduzione della temperatura: 40 A CC (a 70 °C (65 °C a UL 2367)
- Tipo di intervento: E (elettronico)
- Pre-fusibile necessario: Non necessario, elemento di protezione da guasto integrato
- Resistenza alla tensione: max. 30 V CC (circuito di carico)
- Tempo di spegnimento circuito di carico: 0,02 s (> 1,3 x IN)
- Sezione conduttore rigida: 0,2 mm²... 2,5 mm²
- Sezione conduttore AWG: 24... 12
- Sezione del conduttore flessibile m.. Tubetto terminale m.. Manicotto in plastica: 1,5 mm²... 0,25 mm²
- Sezione del conduttore flessibile m.. Tubetto terminale senza manicotto in plastica: 0,25 mm²... 2,5 mm²
- TENSIONE D'ESERCIZIO DC: 0 V DC... 30 V DC
- Corrente di esercizio DC: 1 mA DC... 100 mA CC
- Tipo prodotto
Interruttore di protezione
- Modello
Interruttore elettronico di protezione per apparecchi
- Collegamento
morsetto Push-In
- Tipo contatto
1 NA
- Colore
Grigio luminescente
- Min. temperatura
+70 °C
- Temperatura max.
-25 °C
IP20
- Lunghezza
121 mm
- Larghezza
41 mm
- Altezza
130 mm
- Contenuto
1 pz.
- Tipo
CBM E8 24DC/0.5-10A NO-R
- Dim.
(L x L x A) 121 x 41 x 130 mm
- Corrente nominale
80 A
- Tensione di ingresso
24 V/DC
- Numero Poli
1
- Peso
0
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Interruttore di protezione 1 NA 1 pz.
Scheda tecnica 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Interruttore di protezione 1 NA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Interruttore di protezione 1 NA 1 pz.
Descrizione
Per la protezione contro le cadute di tensione dovute a sovraccarico e cortocircuito. Gradazioni di corrente nominale fine di 0,5 A... 10 A.. Alimentazione possibile fino a 80 A.
Testo tradotto automaticamente.
Testo tradotto automaticamente.
