Name: Phoenix Contact 2920829 CT 10-2/2-GS/3E-110AC Cartuccia Protezione da sovratensioni per: Rete (LSA) 5 kA Pezzo 1 pz.
Brand: Phoenix Contact
SKU: 3580277
Availability: SoldOut

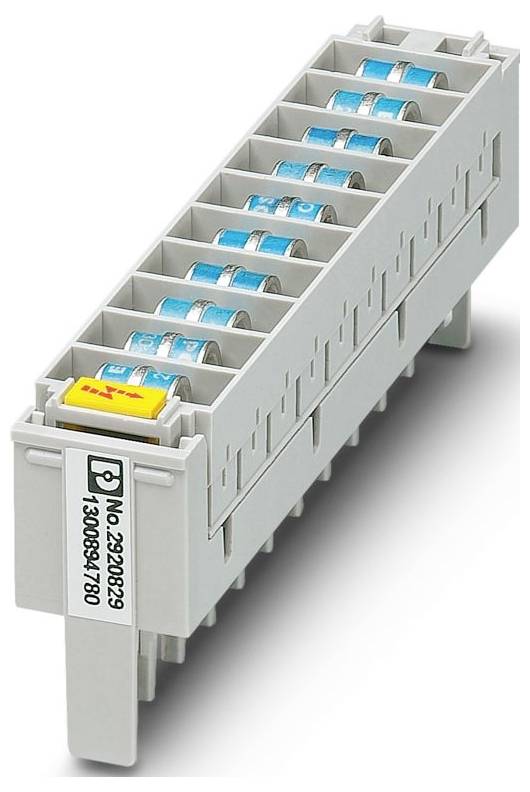

Blocco terminale modulare 'Phoenix Contact', grigio con componenti interni blu, pulsante di rilascio giallo sulla parte superiore. Utilizzato per i cablaggio elettrici.

Immagine simile

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (188,52 € / Pezzo)

188,52 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: COMTRAB
CLASSE DI VERIFICA IEC: C2;C3;D1
Modello: Modulo LSA-PLUS
Numero poli: 20
Messaggio protezione da sovratensione difettosa: Nessuna
TENSIONE NOMINALE UN: 110 V CA
Tipo di collegamento: Inseribile nelle morsettiere COMTRAB e nelle barre di isolamento e commutazione LSA-Plus
Larghezza: 113,3 mm
Altezza: 22.5 mm
Profondità: 41,35 mm
Colore: Grigio (RAL 7042)
Classe di infiammabilità in conformità con UL 94: V-0
Materiale della custodia PBT
Dati meccanici: Dati meccanici
Parete laterale aperta: No
Direzione di azione: Linea-line e linea-terra messa a terra
Massima tensione continua UC: 60 V DC; 130 V AC
Corrente nominale: 1,5 a AC (per percorso);150 ma DC (per percorso)
Corrente d'esercizio IC per UC: ≤ 1 µA (per percorso)
Corrente del conduttore di terra IPE: ≤ 20 µA
Corrente di impulso nominale Ian (10/1000) µs (terra cavo): 100 A.
Capacità (terra cavo): tipo. 5 PF
Resistenza per percorso: ≤ 10 MΩ
Resistenza alla corrente impulsiva (messa a terra del cavo): C2 - 10 kV / 5 ka;C3 - 100 a;D1 - 2,5 ka
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -25 °C a ... 75 °C
Altezza: ≤ 2000 mm (amsl)
Norme/disposizioni: EN 61643-21
Nota: 2001 + A1:2009 + A2:2013
Tipo di montaggio: Su CT-TERMIBLOCK e listello di separazione LSA-PLUS
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione III
Grado di inquinamento: 2
Coppie di fili per modulo: 10
Corrente di dispersione nominale in (8/20) µs (conduttore di terra): 5 ka
Corrente di dispersione a impulsi Iimp (10/350) µs (filo di terra): 2,5 ka
Limitazione della tensione di uscita con picco a 1 KV/µs (filo di terra): ≤ 500 V.
Tempo di risposta TA (terra cavo): ≤ 100 ns
Resistenza alla corrente alternata (massa del cavo): Da 10 a a 1 s.
Distanze in aria e in dispersione: Distanze in aria e in dispersione

Tipo prodotto: Cartuccia

Protezione da sovratensioni per: Rete (LSA)

Dispersione: 5 kA

Modello: Modulo LSA-PLUS

: IP20

Codice articolo produttore: 2920829

Dim.: (L x A x P) 113.3 x 22.5 x 41.35 mm

Larghezza: 113.3 mm

Altezza: 22.5 mm

Profondità: 41.35 mm

Contenuto: 1 pz.

Tipo di imballaggio: Pezzo

UKCA: Sì
