Name: Phoenix Contact ECM-UC-10A-MTCP Convertitore di corrente
Brand: Phoenix Contact
SKU: 3566003
Availability: SoldOut

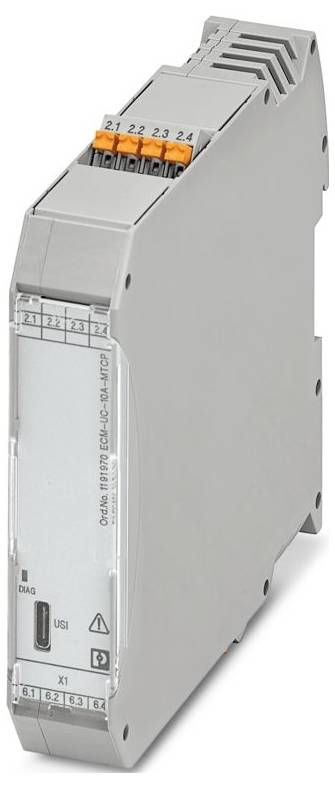

Phoenix Contact ECM-UC-10A-MTCP Convertitore di corrente-0

Immagine simile

Dim.

(L x L) 113.8 mm x 22.6 mm

Tipo

ECM-UC-10A-MTCP

Collegamento

Collegamento a molla push-in

Collegamento

RJ45

Larghezza

22.6 mm

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (372,95 € / Pezzo)

372,95 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di collegamento: RJ45
Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG: 24 ... 13
Larghezza: 22,6 mm
Altezza: 106,7 mm
Profondità: 113,8 mm
Colore: Grigio (RAL 7042)
Classe di infiammabilità UL 94: V0 (alloggiamento)
Materiale alloggiamento: PA 6.6-FR
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -40 °C a ... 60 °C;-40 °F ... 140 °F.
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
Altitudine: ≤ 4000 m.
Norme/disposizioni: IEC 61010-1
Nota: Contenuto del registro, vedere la tabella dei registri
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione III (300 V)
Grado di inquinamento: 2
Umidità consentita (in funzione): ≤ 95% (senza condensa)
Lunghezza di spellatura: 10 mm
Posizione di montaggio: Verticale o orizzontale
Identificazione: IND. CONT. Eq. E238705-E196811
UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
Intervallo di tensione di alimentazione: 9,6 V DC ... 30 V DC
CE: CE
Dimensioni dell'articolo: Dimensioni dell'articolo
Compatibilità elettromagnetica: Conformità alla direttiva EMC
Direttiva bassa tensione: Conformità alla direttiva NS
Radiazione di disturbo: Radiazione di disturbo
Resistenza alle interferenze EN 61000-6-2
Intervallo di corrente d'ingresso: Da 0 a AC ... 10 A AC;-10 A DC ... 10 A CC
Denominazione: Configurazione dell'interfaccia Modbus/TCP
Profondità (profondità dispositivo (montaggio su guide portanti): 114,5 mm (montaggio su guida portante NS 35/7,5 in conformità con EN 60715)
Alimentazione: Alimentazione
Isolamento: Separazione sicura in conformità con IEC/EN 61010-1
Tensione di isolamento nominale 300 V AC (a terra)
Tensione di prova: 2 kV CA (50 Hz, 60 s)
Tensione nominale di alimentazione 24 V c.c.
Portata massima di corrente: 2 x POLLICI
Coefficiente di temperatura massimo: < 0,03 %/K.
Risposta al salto (10-90%): 200 ms (CA/CC);20 ms (CC)
Errore di trasmissione massimo: 0,5% (dal valore nominale della gamma alle condizioni nominali)
POTENZA ASSORBITA: ≤ 2,3 W (30 V CC)
Intervallo di misura della frequenza: 0 Hz;10 Hz ... 100 Hz;10 Hz ... 200 Hz;10 Hz ... 500 Hz;10 Hz ... 1000 Hz
INTERVALLO DI MISURA: 0 A AC/DC ... 0,1 A AC/DC;0 A AC/DC ... 1 A AC/DC;0 A AC/DC ... 5 A AC/DC;0 A AC/DC ... 10 A/AC/DC
Misura: Misura
Isolamento galvanico uscita/alimentazione: Isolamento galvanico uscita/alimentazione
Isolamento galvanico ingresso/uscita: Isolamento galvanico ingresso/uscita
Intervallo di tensione nominale di alimentazione: 12 V DC ... 24 V DC -20 % ... +25 %
Isolamento galvanico IEC 61010-2-030: Isolamento galvanico IEC 61010-2-030
Categoria di misura III (300 V)
Isolamento galvanico ingresso/alimentazione: Isolamento galvanico ingresso/alimentazione
Intervallo di regolazione corrente d'ingresso minima: 0 a AC/DC ... 100 ma CA/CC
Intervallo di regolazione corrente d'ingresso massima: 0 a AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 10 A AC/DC (UL 61010-1);-12,5 A DC ... 12,5 A DC (DIN/EN 61010-1);-10 A DC ... 10 A CC (UL 61010-1)
Portata massima corrente impulsiva: 10 x POLLICI
Forma d'onda: Correnti uguali, alternate o distorte
WBM: WBM
Indirizzo IP: 192.168.1.2;255.255.255.0 (sottorete)
Modbus TCP: Modbus TCP

Dim.: (L x L) 113.8 mm x 22.6 mm

Tipo: ECM-UC-10A-MTCP

Collegamento: Collegamento a molla push-in

Collegamento: RJ45

Larghezza: 22.6 mm

Lunghezza: 113.8 mm

Tensione di alimentazione: 24 V/DC

Sezione flessibile (max.): 2.5 mm²

Sezione rigida (max.): 2.5 mm²

Sezione flessibile (min.): 0.2 mm²

Sezione rigida (min.): 0.2 mm²

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3566003 Phoenix Contact ECM-UC-10A-MTCP Convertitore di corrente

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3566003 Phoenix Contact ECM-UC-10A-MTCP Convertitore di corrente

Descrizione

Convertitore di corrente per la misurazione di correnti AC, DC e distorte. Configurazione tramite interfaccia USB-C tramite server web (senza 24 V CC). 4 campi di misura della corrente: 0 a ... Da 0,1 a a 0 a ... 12,5 A. Configurazione dell'interfaccia Modbus/TCP (RJ45), configurazione standard, collegamento Push-in

Testo tradotto automaticamente
