Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Convertitore di misure della testa 1145217

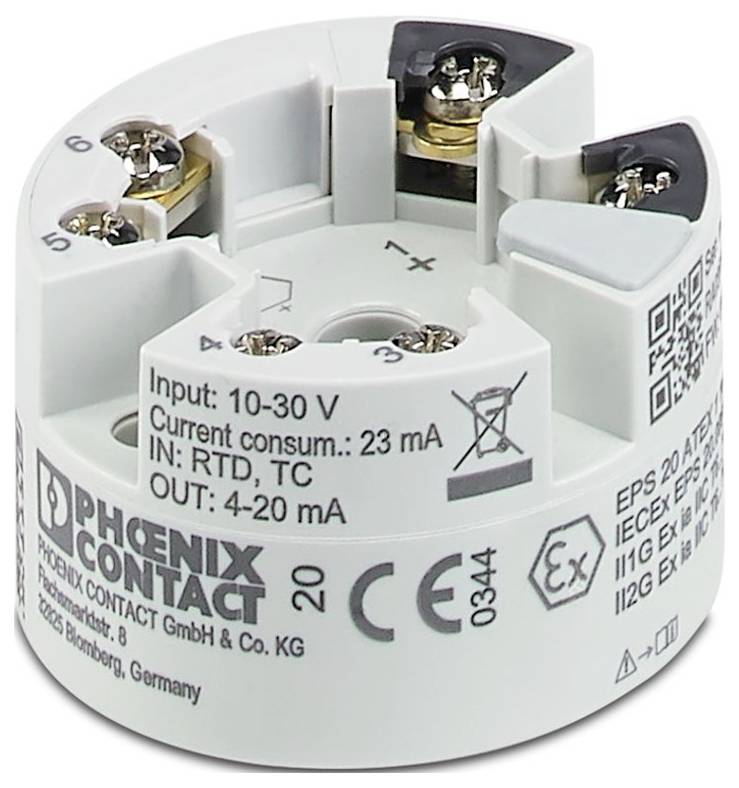

Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Convertitore di misure della testa 1145217-0
Immagine simile
Tipo
FA MCR-EX-HT-1TS-I-OLP
Tensione di alimentazione
schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex) V/DC
Collegamento
Collegamento a vite
Temperatura di esercizio
-40 °C (min)
Min. temperatura operativa
-40 °C
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Lun 18 Gen 2027
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (295,00 € / Pezzo)
295,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Famiglia di prodotti: Field Analog
  • Tipo di collegamento: collegamento a vite
  • Filettatura della vite: M3
  • Coppia di serraggio: 0,5 Nm
  • Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
  • Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
  • Sezione del conduttore AWG: 24 ... 14
  • Condizioni ambientali: Condizioni ambientali
  • Tipo di protezione: IP00 (in caso di montaggio in alloggiamento di campo IP66/67, NEMA 4X)
  • Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
  • Temperatura ambiente (stoccaggio/trasporto): -50 °C... 100 °C
  • Altitudine: ≤ 4000 m (su NN)
  • Tipo di montaggio: Da incasso;montaggio su guide portanti
  • Proprietà di isolamento: Proprietà di isolamento
  • Categoria di sovratensione: II
  • Grado di inquinamento: 2
  • Umidità dell'aria ammissibile (funzionamento): 5 %... 95% (condensa consentita)
  • Lunghezza di spellatura: 8 mm
  • ATEX: ATEX
  • IECEx: IECEx
  • Velocità di trasmissione 1200 baud
  • Identificazione: IS per classe i, div. 1, gruppi a, B, C, d | T6...T4;ex ia IIC T6...T4 GA
  • Intervallo di tensione di alimentazione: Alimentato ad anello, non è necessaria alimentazione esterna;10 V DC ... 30 V CC (ex)
  • CE: CE
  • Certificato: CML 21UKEX21009X
  • Intervallo di tensione d'ingresso: Da -20 mV ... 100 mV (intervallo di misura minimo: 5 mV)
  • Riferimento per il montaggio: Montaggio nella testa di collegamento in conformità con DIN 43729 forma B.
  • Classe climatica C1
  • CSA: CSA
  • Protocolli supportati: HART
  • Isolamento galvanico tra ingresso e uscita: Sì
  • Alimentazione: Alimentazione
  • Numero di canali: 1
  • Inserimento ritardato:  7 s (DURO); 7 s (valore misurato)
  • Tensione di prova: 2 kV CA (50 Hz, 60 s)
  • Funzionalità: Funzionalità
  • UKCA ex (UKEX): UKCA ex (UKEX)
  • Comunicazione dati (bypass): Comunicazione dati (bypass)
  • Segnale d'uscita corrente: 4 ma ... 20 ma (DURO);20 ma ... 4 ma (DURO)
  • Segnale d'uscita corrente massima: 23 ma
  • Configurazione: Software;HART
  • Numero di ingressi: 1
  • Installazione ex (EPL): GB;div. 1
  • Circuiti ex i (EPL): GA;div. 1
  • Misura: Misura
  • Tipi di sensori utilizzabili (RTD): Sensori PT, Ni, Cu: A 2, 3, 4 conduttori
  • Intervallo resistenza lineare: 10 Ω ... 2000 Ω (intervallo minimo: 10 Ω)
  • Intervallo di misura della temperatura: Da -250 °C a ... 2500 °C (la gamma dipende dal tipo di sensore)
  • Gamma di misurazione temperatura: ≥ 10 K (RTD);≥ 50 K (TC)
  • TIPI DI SENSORI UTILIZZABILI (TC): A, B, C, D, E, J, K, L, N, R, S, T, U.
  • Segnale: Corrente: Segnale: Corrente
  • CARICO: (UL - 10 V) / 0,023 A.
  • Risposta al salto (0-99%): 1 s (TC);1 s (RTD)
  • Isolamento galvanico ingresso/uscita: Isolamento galvanico ingresso/uscita
  • Codifica HART: FSK ± 0,5 ma
  • Versione HART: 7
  • Filtro di frequenza di rete: 50/60 Hz
  • Resistenza di comunicazione: ≥ 250 Ω
Tipo

FA MCR-EX-HT-1TS-I-OLP

Tensione di alimentazione

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex) V/DC

Collegamento

Collegamento a vite

Temperatura di esercizio

-40 °C (min)

Min. temperatura operativa

-40 °C

Codice articolo produttore

1145217

Max. Temperatura ambiente

85 °C

Min. Temperatura ambiente

-40 °C

Peso

0.07 kg

UKCA

Sì

Tipo prodotto

Trasmettitore di temperatura

Documenti & Download

Scheda tecnica

Scheda tecnica 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Convertitore di misure della testa 1145217

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Convertitore di misure della testa 1145217

Descrizione

Trasmettitore da testa alimentato ad anello di uscita ex i per la trasmissione di segnali del sensore RTD e TC, nonché di encoder di resistenza e tensione oltre 4 ma ... 20 mA. HART, configurazione standard, collegamento a vite
