Name: Phoenix Contact FA MCR-HT-TS-I-OLP Convertitore di misure della testa 1105515
Brand: Phoenix Contact
SKU: 3564080
Availability: SoldOut

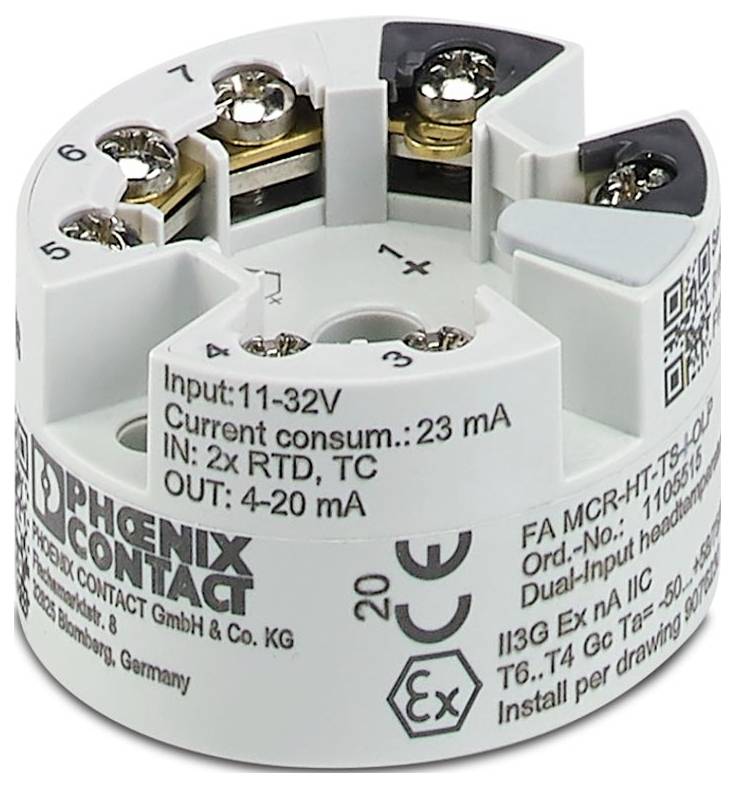

Phoenix Contact FA MCR-HT-TS-I-OLP Convertitore di misure della testa 1105515-0

Immagine simile

Tipo

FA MCR-HT-TS-I-OLP

Tensione di alimentazione

11 V DC ... 42 V DC V/DC

Collegamento

Collegamento a vite

Temperatura di esercizio

-40 °C (min)

Min. temperatura operativa

-40 °C

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (381,15 € / Pezzo)

381,15 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: Field Analog
Tipo di collegamento: collegamento a vite
Filettatura della vite: M3
Coppia di serraggio: 0,35 Nm
Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG: 24 ... 14
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP00 (in caso di montaggio in alloggiamento di campo IP66/67, NEMA 4X)
Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C;-40 °C ... 70 °C (SIL attivo)
Temperatura ambiente (stoccaggio/trasporto): -50 °C... 100 °C
Altitudine: ≤ 4000 m (su NN)
Tipo di montaggio: Da incasso;montaggio su guide portanti
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione: II
Grado di inquinamento: 2
Umidità dell'aria ammissibile (funzionamento): 5 %... 95% (condensa consentita)
Lunghezza di spellatura: 8 mm
ATEX: ATEX
Velocità di trasmissione 1200 baud
Identificazione: 3
UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
Intervallo di tensione di alimentazione: Alimentato ad anello, non è necessaria alimentazione esterna;11 V DC ... 42 V CC (STANDARD);11 V CC ... 32 V CC (SIL ATTIVO)
CE: CE
CERTIFICATO: DNV GL TAA00002GX
Intervallo di tensione d'ingresso: Da -20 mV ... 100 mV (intervallo di misura minimo: 5 mV)
Riferimento per il montaggio: Montaggio nella testa di collegamento B in conformità con DIN EN 50446
Classe climatica C1
CSA: CSA
Approvazione della cantieristica navale: Approvazione della cantieristica navale
Protocolli supportati: HART
Isolamento galvanico tra ingresso e uscita: Sì
Alimentazione: Alimentazione
Numero di canali: 2
Inserimento ritardato:  10 s (DURO); 28 s (valore misurato)
Dati della cantieristica navale: Dati della cantieristica navale
Temperatura: D
Umidità: B
Vibrazione: B
EMC: B
Contenitore: C
Tensione di prova: 2 kV CA (50 Hz, 60 s)
Funzionalità: Funzionalità
FM: FM
Comunicazione dati (bypass): Comunicazione dati (bypass)
Segnale d'uscita corrente: 4 ma ... 20 ma (DURO);20 ma ... 4 ma (DURO)
Segnale d'uscita corrente massima: 23 ma
Configurazione: Software;HART
Numero di ingressi: 2
Installazione ex (EPL): GC;div. 2
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Misura: Misura
Tipi di sensori utilizzabili (RTD): Sensori PT, Ni, Cu: A 2, 3, 4 conduttori
Intervallo resistenza lineare: 10 Ω ... 2000 Ω (intervallo minimo: 10 Ω)
Intervallo di misura della temperatura: Da -250 °C a ... 2500 °C (l'intervallo dipende dal tipo di sensore);-200 °C ... 850 °C (PT 100)
Gamma di misurazione temperatura: > 10 K (RTD);> 50 K (TC)
TIPI DI SENSORI UTILIZZABILI (TC): A, B, C, D, E, J, K, L, N, R, S, T, U.
Segnale: Corrente: Segnale: Corrente
CARICO: (UB - 11 V) / 0,023 A.
Risposta al salto (0-99%): 0,8 s (TC)
Isolamento galvanico ingresso/uscita: Isolamento galvanico ingresso/uscita
Codifica HART: FSK ± 0,5 ma
Versione HART: 7
Filtro di frequenza di rete: 50/60 Hz
Resistenza di comunicazione: ≥ 250 Ω
Capacità Systematic: Capacità Systematic

Tipo: FA MCR-HT-TS-I-OLP

Tensione di alimentazione: 11 V DC ... 42 V DC V/DC

Collegamento: Collegamento a vite

Temperatura di esercizio: -40 °C (min)

Min. temperatura operativa: -40 °C

Codice articolo produttore: 1105515

Max. Temperatura ambiente: 85 °C

Min. Temperatura ambiente: -40 °C

Peso: 0.1887 kg

UKCA: Sì

Tipo prodotto: Trasmettitore di temperatura

Documenti & Download

Scheda tecnica

Scheda tecnica 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Convertitore di misure della testa 1105515

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Convertitore di misure della testa 1105515

Descrizione

Trasmettitore da testa alimentato ad anello di uscita per la trasmissione di un massimo di 2 segnali di sensore da sensori RTD e TC, nonché di uscite di resistenza e tensione oltre 4 ma ... 20 mA. HART, configurazione standard, Safety Integrity Level (SIL, IEC 61508): 2, Systematic capability: 3, collegamento a vite

Testo tradotto automaticamente
