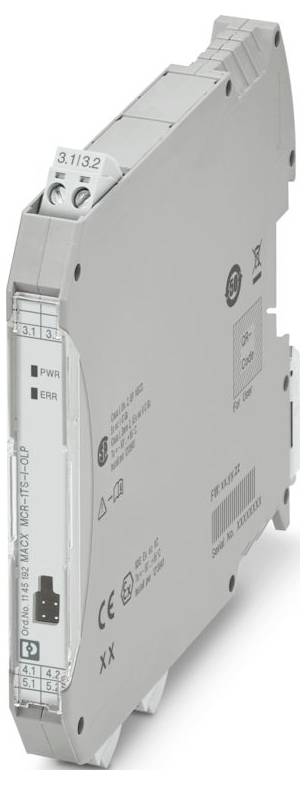

Phoenix Contact MACX MCR-1TS-I-OLP Convertitore di temperatura 1145192
EAN:
Codice produttore
Articolo n°:
Tipo
MACX MCR-1TS-I-OLP
Dim.
(L x L x A) 113.7 x 12.5 x 112.5 mm
Collegamento
Collegamento a vite
Codice articolo produttore
1145192
Larghezza
12.5 mm
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
282,79 €
3
2% = 6,90 €
275,89 €
5
3% = 9,64 €
273,15 €
10
4% = 11,49 €
271,30 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (282,79 € / Pezzo)
282,79 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Famiglia di prodotti: Field Analog
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 14
- Larghezza: 12,5 mm
- Altezza: 112,5 mm
- Profondità: 113,7 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -50 °C... 100 °C
- Altitudine: ≤ 4000 m (su NN)
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 7 mm
- ATEX: ATEX
- Velocità di trasmissione 1200 baud
- Identificazione: Ex ec IIC T6...T4
- Intervallo di tensione di alimentazione: Alimentato ad anello, non è necessaria alimentazione esterna;11 V DC ... 36 V CC (standard)
- CE: CE
- Certificato: PxCIF20ATEX1145192U
- Intervallo di tensione d'ingresso: Da -20 mV ... 100 mV (intervallo di misura minimo: 5 mV)
- Segnale: Segnale
- Classe climatica B2
- CSA: CSA
- Indicatore di stato: LED (rosso)
- Protocolli supportati: HART
- Isolamento galvanico tra ingresso e uscita: Sì
- Alimentazione: Alimentazione
- Numero di canali: 1
- Inserimento ritardato: 7 s (DURO); 7 s (valore misurato)
- Tensione di prova: 2 kV CA (50 Hz, 60 s)
- Funzionalità: Funzionalità
- Comunicazione dati (bypass): Comunicazione dati (bypass)
- Segnale di ingresso: Temperatura
- Segnale d'uscita corrente: 4 ma ... 20 ma;20 ma ... 4 ma
- Segnale d'uscita corrente massima: 23 ma
- Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
- Configurazione: Software;HART
- Numero di ingressi: 1
- Installazione ex (EPL): GC;div. 2
- Misura: Misura
- Tipi di sensori utilizzabili (RTD): Sensori PT, Ni, Cu: A 2, 3, 4 conduttori
- Intervallo resistenza lineare: 10 Ω ... 2000 Ω (intervallo minimo: 10 Ω)
- Intervallo di misura della temperatura: Da -250 °C a ... 2500 °C (la gamma dipende dal tipo di sensore)
- Gamma di misurazione temperatura: ≥ 10 K (RTD);≥ 50 K (TC)
- TIPI DI SENSORI UTILIZZABILI (TC): A, B, C, D, E, J, K, L, N, R, S, T, U.
- Segnale: Corrente: Segnale: Corrente
- CARICO: (UL - 11 V) / 0,023 A.
- Risposta al salto (0-99%): 1 s (TC);1 s (RTD)
- Isolamento galvanico ingresso/uscita: Isolamento galvanico ingresso/uscita
- Codifica HART: FSK ± 0,5 ma
- Versione HART: 7
- Filtro di frequenza di rete: 50/60 Hz
- Resistenza di comunicazione: ≥ 250 Ω
- Presa di prova: Presa di prova
- Diametro max. 2 mm
- Tipo
MACX MCR-1TS-I-OLP
- Dim.
(L x L x A) 113.7 x 12.5 x 112.5 mm
- Collegamento
Collegamento a vite
- Codice articolo produttore
1145192
- Larghezza
12.5 mm
- Altezza
112.5 mm
- Lunghezza
113.7 mm
- Peso
0.15 kg
- UKCA
Sì
- Tipo prodotto
Trasmettitore di temperatura
Documenti & Download
Scheda tecnica
Scheda tecnica 3564760 Phoenix Contact MACX MCR-1TS-I-OLP Convertitore di temperatura 1145192
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564760 Phoenix Contact MACX MCR-1TS-I-OLP Convertitore di temperatura 1145192
Descrizione
Convertitore di temperatura alimentato ad anello di uscita per la trasmissione di segnali di sensori RTD e TC e di encoder di resistenza e tensione oltre 4 ma ... 20 mA. HART, amplificatore di isolamento, configurazione standard, collegamento a vite
