Phoenix Contact MACX MCR-1TS-I-OLP-SP Convertitore di temperatura 1145196

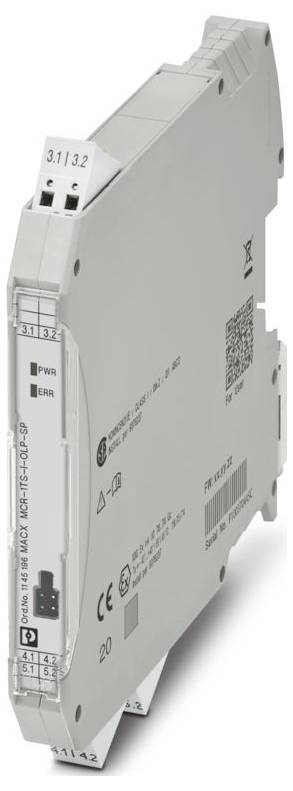

Phoenix Contact MACX MCR-1TS-I-OLP-SP Convertitore di temperatura 1145196-0
Immagine simile
Tipo
MACX MCR-1TS-I-OLP-SP
Tensione di alimentazione
11 V DC ... 36 V DC V/DC
Dim.
(L x L x A) 113.7 x 12.5 x 116 mm
Collegamento
Collegamento Push-in
Codice articolo produttore
1145196
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 18 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (455,00 € / Pezzo)
455,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Famiglia di prodotti: Field Analog
  • Tipo di collegamento: Collegamento Push-in
  • Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
  • Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
  • Sezione del conduttore AWG: 24 ... 16
  • Larghezza: 12,5 mm
  • Altezza: 116 mm
  • Profondità: 113,7 mm
  • Colore: Grigio (RAL 7042)
  • Condizioni ambientali: Condizioni ambientali
  • Tipo di protezione: IP20
  • Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
  • Temperatura ambiente (stoccaggio/trasporto): -50 °C... 100 °C
  • Altitudine: ≤ 4000 m (su NN)
  • Tipo di montaggio: Montaggio su guide portanti
  • Proprietà di isolamento: Proprietà di isolamento
  • Categoria di sovratensione: II
  • Grado di inquinamento: 2
  • Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
  • Lunghezza di spellatura: 8 mm
  • ATEX: ATEX
  • Velocità di trasmissione 1200 baud
  • Identificazione: Ex ec IIC T6...T4
  • Intervallo di tensione di alimentazione: Alimentato ad anello, non è necessaria alimentazione esterna;11 V DC ... 36 V CC (standard)
  • CE: CE
  • Certificato: PxCIF20ATEX1145192U
  • Intervallo di tensione d'ingresso: Da -20 mV ... 100 mV (intervallo di misura minimo: 5 mV)
  • Segnale: Segnale
  • Classe climatica B2
  • CSA: CSA
  • Indicatore di stato: LED (rosso)
  • Protocolli supportati: HART
  • Isolamento galvanico tra ingresso e uscita: Sì
  • Alimentazione: Alimentazione
  • Numero di canali: 1
  • Inserimento ritardato:  7 s (DURO); 7 s (valore misurato)
  • Tensione di prova: 2 kV CA (50 Hz, 60 s)
  • Funzionalità: Funzionalità
  • Comunicazione dati (bypass): Comunicazione dati (bypass)
  • Segnale di ingresso: Temperatura
  • Segnale d'uscita corrente: 4 ma ... 20 ma;20 ma ... 4 ma
  • Segnale d'uscita corrente massima: 23 ma
  • Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
  • Configurazione: Software;HART
  • Numero di ingressi: 1
  • Installazione ex (EPL): GC;div. 2
  • Misura: Misura
  • Tipi di sensori utilizzabili (RTD): Sensori PT, Ni, Cu: A 2, 3, 4 conduttori
  • Intervallo resistenza lineare: 10 Ω ... 2000 Ω (intervallo minimo: 10 Ω)
  • Intervallo di misura della temperatura: Da -250 °C a ... 2500 °C (la gamma dipende dal tipo di sensore)
  • Gamma di misurazione temperatura: ≥ 10 K (RTD);≥ 50 K (TC)
  • TIPI DI SENSORI UTILIZZABILI (TC): A, B, C, D, E, J, K, L, N, R, S, T, U.
  • Segnale: Corrente: Segnale: Corrente
  • CARICO: (UL - 11 V) / 0,023 A.
  • Risposta al salto (0-99%): 1 s (TC);1 s (RTD)
  • Isolamento galvanico ingresso/uscita: Isolamento galvanico ingresso/uscita
  • Codifica HART: FSK ± 0,5 ma
  • Versione HART: 7
  • Filtro di frequenza di rete: 50/60 Hz
  • Resistenza di comunicazione: ≥ 250 Ω
Tipo

MACX MCR-1TS-I-OLP-SP

Tensione di alimentazione

11 V DC ... 36 V DC V/DC

Dim.

(L x L x A) 113.7 x 12.5 x 116 mm

Collegamento

Collegamento Push-in

Codice articolo produttore

1145196

Larghezza

12.5 mm

Altezza

116 mm

Lunghezza

113.7 mm

Max. Temperatura ambiente

85 °C

Min. Temperatura ambiente

-40 °C

Peso

0.1521 kg

UKCA

Sì

Tipo prodotto

Trasmettitore di temperatura

Documenti & Download

Scheda tecnica

Scheda tecnica 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Convertitore di temperatura 1145196

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Convertitore di temperatura 1145196

Descrizione

Convertitore di temperatura alimentato ad anello di uscita per la trasmissione di segnali di sensori RTD e TC e di encoder di resistenza e tensione oltre 4 ma ... 20 mA. HART, amplificatore di isolamento, configurazione standard, collegamento Push-in
