Name: Phoenix Contact MACX MCR-EX-1TS-I-OLP Convertitore di temperatura 1145365
Brand: Phoenix Contact
SKU: 3564815
Availability: BackOrder

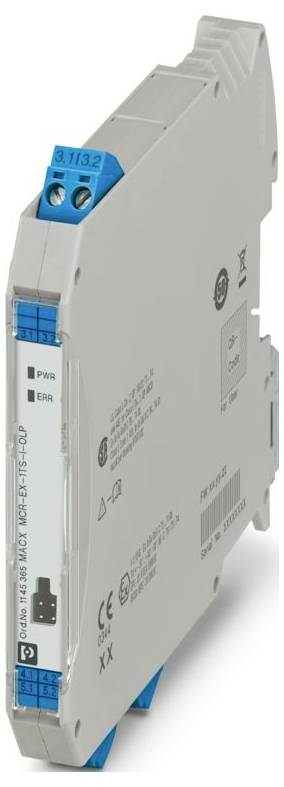

Phoenix Contact MACX MCR-EX-1TS-I-OLP Convertitore di temperatura 1145365-0

Immagine simile

Tipo

MACX MCR-EX-1TS-I-OLP

Dim.

(Ø x A) 2 mm x 112.5 mm

Collegamento

Collegamento a vite

Temperatura di esercizio

-40 °C (min)

Min. temperatura operativa

-40 °C

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 31 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (345,00 € / Pezzo)

345,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: Field Analog
Tipo di collegamento: collegamento a vite
Filettatura della vite: M3
Coppia di serraggio: 0,5 Nm ... 0,6 Nm
Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG: 24 ... 14
Larghezza: 12,5 mm
Altezza: 112,5 mm
Profondità: 113,7 mm
Colore: Grigio (RAL 7042)
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
Temperatura ambiente (stoccaggio/trasporto): -50 °C... 100 °C
Altitudine: ≤ 4000 m (su NN)
Tipo di montaggio: Montaggio su guide portanti
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione: II
Grado di inquinamento: 2
Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
Lunghezza di spellatura: 7 mm
ATEX: ATEX
IECEx: IECEx
Velocità di trasmissione 1200 baud
Identificazione: IS per classe i, div. 2, gruppi a, B, C, d | T6...T4;AIS / classe i / div. 1 / ABCD
Intervallo di tensione di alimentazione: Alimentato ad anello, non è necessaria alimentazione esterna;11 V DC ... 30 V DC
CE: CE
Certificato: IECEx EPS 20.0060X
Intervallo di tensione d'ingresso: Da -20 mV ... 100 mV (intervallo di misura minimo: 5 mV)
Segnale: Segnale
Classe climatica B2
CSA: CSA
Indicatore di stato: LED (rosso)
Protocolli supportati: HART
Isolamento galvanico tra ingresso e uscita: Sì
Alimentazione: Alimentazione
Numero di canali: 1
Inserimento ritardato:  7 s (DURO); 7 s (valore misurato)
Tensione di prova: 2 kV CA (50 Hz, 60 s)
Funzionalità: Funzionalità
Comunicazione dati (bypass): Comunicazione dati (bypass)
Segnale di ingresso: Temperatura
Segnale d'uscita corrente: 4 ma ... 20 ma;20 ma ... 4 ma
Segnale d'uscita corrente massima: 23 ma
Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
Configurazione: Software;HART
Numero di ingressi: 1
Installazione ex (EPL): GB;div. 1
Circuiti ex i (EPL): GA;div. 1
Misura: Misura
Tipi di sensori utilizzabili (RTD): Sensori PT, Ni, Cu: A 2, 3, 4 conduttori
Intervallo resistenza lineare: 10 Ω ... 2000 Ω (intervallo minimo: 10 Ω)
Intervallo di misura della temperatura: Da -250 °C a ... 2500 °C (la gamma dipende dal tipo di sensore)
Gamma di misurazione temperatura: ≥ 10 K (RTD);≥ 50 K (TC)
TIPI DI SENSORI UTILIZZABILI (TC): A, B, C, D, E, J, K, L, N, R, S, T, U.
Segnale: Corrente: Segnale: Corrente
CARICO: (UL - 11 V) / 0,023 A.
Risposta al salto (0-99%): 1 s (TC);1 s (RTD)
Isolamento galvanico ingresso/uscita: Isolamento galvanico ingresso/uscita
Codifica HART: FSK ± 0,5 ma
Versione HART: 7
Filtro di frequenza di rete: 50/60 Hz
Resistenza di comunicazione: ≥ 250 Ω
Presa di prova: Presa di prova
Diametro max. 2 mm

Tipo: MACX MCR-EX-1TS-I-OLP

Dim.: (Ø x A) 2 mm x 112.5 mm

Collegamento: Collegamento a vite

Temperatura di esercizio: -40 °C (min)

Min. temperatura operativa: -40 °C

Codice articolo produttore: 1145365

Larghezza: 12.5 mm

Altezza: 112.5 mm

Lunghezza: 113.7 mm

Diametro: 2 mm

Max. Temperatura ambiente: 85 °C

Min. Temperatura ambiente: -40 °C

Peso: 0.14 kg

UKCA: Sì

Tipo prodotto: Trasmettitore di temperatura

Documenti & Download

Scheda tecnica

Scheda tecnica 3564815 Phoenix Contact MACX MCR-EX-1TS-I-OLP Convertitore di temperatura 1145365

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3564815 Phoenix Contact MACX MCR-EX-1TS-I-OLP Convertitore di temperatura 1145365

Descrizione

Convertitore di temperatura con alimentazione ad anello di uscita ex i per la trasmissione di segnali di sensori RTD e TC e di encoder di resistenza e tensione oltre 4 ma ... 20 mA. Amplificatore di isolamento HART ex i, configurazione standard, collegamento a vite
