Name: Phoenix Contact MACX MCR-EX-AP-2T-2I Convertitore di temperatura 1290780
Brand: Phoenix Contact
SKU: 3568263
Availability: SoldOut

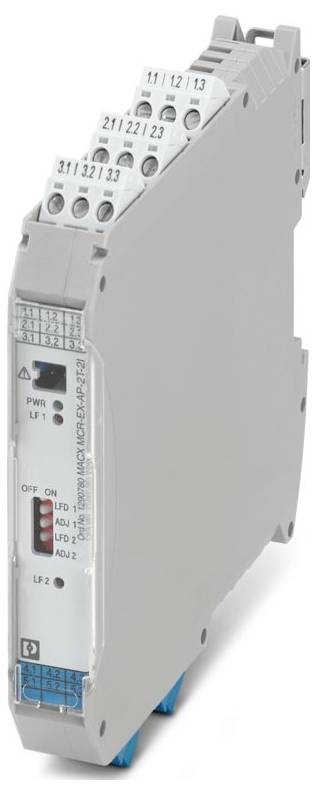

Un dispositivo elettronico industriale grigio con connessioni terminali etichettate, indicatori luminosi e un interruttore a levetta sul lato.

Immagine simile

Tipo

MACX MCR-EX-AP-2T-2I

Tensione di alimentazione

24 V/DC

Dim.

(L x L x A) 113.7 x 17.5 x 112.5 mm

Collegamento

Collegamento a vite;presa a 4 poli

Codice articolo produttore

1290780

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (540,16 € / Pezzo)

540,16 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: MACX analogico
Tipo di collegamento: Presa a 4 poli
Filettatura della vite: M3
Coppia di serraggio: 0,5 Nm ... 0,6 Nm
Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG: 24 ... 14
Larghezza: 17,5 mm
Altezza: 112,5 mm
Profondità: 113,7 mm
Classe di infiammabilità in conformità con UL 94: V0
Materiale alloggiamento: PA 6,6
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20 (morsetti);IP30 (alloggiamento)
Temperatura ambiente (in funzione): Da -20 °C a ... 70 °C (dispositivo singolo: Posizione di montaggio a piacere);-20 °C ... 40 °C (montaggio di gruppo: Guida portante verticale senza ricircolo);-20 °C ... 60 °C (montaggio di gruppo: Guida portante verticale con ricircolo);-20 °C ... 50 °C (montaggio di gruppo: Guida portante orizzontale senza ricircolo);-20 °C ... 70 °C (montaggio di gruppo: Guida portante orizzontale con ricircolo)
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Norme/disposizioni: IEC/EN 60079-11
Nota: Nota sull'applicazione, tutte le funzioni e la diagnostica dell'apparecchiatura
Tipo di montaggio: Ns 35/15, NS 35/7,5
Umidità dell'aria consentita (in funzione): ≤ 95% (senza condensa)
Lunghezza di spellatura: 7 mm
Posizione di montaggio: Verticale, orizzontale
Nota per il funzionamento: Regolazione a 2 conduttori tramite interruttore DIP ADJ
Max. Induttanza interna li: Trascurabile
ATEX: ATEX
IECEx: IECEx
Identificazione: [Ex ia GA] IIC;[ex ia da] IIIC;ex na nC [ia GA] IIC T4 GC;[ex ia ma] i
Dissipazione di potenza: ≤ 1,9 W.
Gamma di tensione di alimentazione: 18 V ... 31,2 V
Tecnologia di collegamento: A 3 conduttori
Nota per l'applicazione: Le dimensioni di ingresso sono regolabili tramite il software di parametrizzazione ISpac Wizard o DIP switch.
Compatibilità elettromagnetica: Testato in conformità con le seguenti norme e normative: EN 61326-1 uso industriale, NAMUR ne 21
Tensione di commutazione massima 30 V.
Indicatore di stato: LED verde (tensione di alimentazione);LED rosso (errore di linea)
Denominazione: Interfaccia di configurazione
Isolamento galvanico tra ingresso e uscita: Sì
Alimentazione: Alimentazione
Numero di canali: 2
Protezione da inversione di polarità: Sì
Tensione di isolamento nominale 375 VPP
Tensione di prova 350 V (50 Hz, 60 s)
Dati tecnici di sicurezza: Dati tecnici di sicurezza
Max. Tensione di uscita UO: 6,5 V.
Max. Corrente d'uscita io: 19,7 ma
Max. Potenza di uscita Po: 32 mW (linea caratteristica lineare)
Tensione massima tecnica di sicurezza um: 253 V CA
Funzionalità: Funzionalità
Tensione nominale di alimentazione 24 V c.c.
Isolamento galvanico: Separazione a 5 vie
Coefficiente di temperatura tipico: ≤ 0,1% (10 K)
Modello: RS-232-C.
Potenza assorbita: ≤ 1,9 W.
Segnale d'uscita corrente: 0 ma ... 20 ma (configurabile);4 ma ... 20 ma (configurabile);0 ma ... 21 ma (intervallo di funzione)
Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
Configurazione: Software
Descrizione dell'ingresso: Potenziometro
Corrente di commutazione massima 100 ma
Installazione ex (EPL): GC
Isolamento galvanico ingresso/uscita IEC/EN 60079-11: Isolamento galvanico ingresso/uscita IEC/EN 60079-11
Circuiti ex i (EPL): GA;da;ma
Max. Capacità interna ci: Trascurabile
Max. Resistenza totale ammissibile del conduttore: ≤ 1000 Ω (per conduttore)
Misura: Misura
Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11: Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11
Isolamento galvanico ingresso/uscita di segnalazione degli errori IEC/EN 60079-11: Ingresso di isolamento galvanico/uscita di segnalazione degli errori IEC/EN 60079-11
Isolamento galvanico interfaccia di configurazione/ingresso IEC/EN 60079-11: Isolamento galvanico interfaccia di configurazione/ingresso IEC/EN 60079-11
Isolamento galvanico uscita 1 / uscita 2: Isolamento galvanico uscita 1 / uscita 2
Isolamento galvanico uscita/alimentazione: Isolamento galvanico uscita/alimentazione
Isolamento galvanico uscita/interfaccia di configurazione: Isolamento galvanico uscita/interfaccia di configurazione
Isolamento galvanico uscita/alimentazione/uscita di segnalazione degli errori: Isolamento galvanico uscita/alimentazione/uscita di segnalazione degli errori
Tipi di sensori utilizzabili (RTD): PT 100, PT 250, PT 500, PT 1000, PT 2000, ni 100, Ni 500, Ni 1000, M50, M53, M100
Intervallo resistenza lineare: 50 Ω ... 500 Ω;0,5 kΩ ... 5 kΩ;1 kΩ ... 10 kΩ;10 kΩ ... 100 kΩ (con shunt parallelo a 10 kΩ, senza monitoraggio della rottura del filo)
Rapporto: Uscita di segnalazione degli errori: Rapporto: Uscita di segnalazione degli errori
IIA (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 700 mH / 1000 µF
IIC (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 90 mH / 25 µF
I (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 700 mH / 1000 µF
Intervallo di misura della temperatura: Da -200 °C a ... 1800 °C (la gamma dipende dal tipo di sensore)
Gamma di misurazione temperatura: ≥ 36 K (l'intervallo dipende dal tipo di sensore)
TIPI DI SENSORI UTILIZZABILI (TC): B, E, J, K, N, R, S, T, L, U, XK
Segnale: Corrente: Segnale: Corrente
Carico: 0 Ω ... 600 Ω (per canale)
IIB (circuito semplice): Induttanza esterna massima lo / capacità esterna max Co: 330 mH / 570 µF
Software: ISpac Wizard 9199

Tipo: MACX MCR-EX-AP-2T-2I

Tensione di alimentazione: 24 V/DC

Dim.: (L x L x A) 113.7 x 17.5 x 112.5 mm

Collegamento: Collegamento a vite;presa a 4 poli

Codice articolo produttore: 1290780

Larghezza: 17.5 mm

Altezza: 112.5 mm

Lunghezza: 113.7 mm

Peso: 0.2286 kg

UKCA: Sì

Tipo prodotto: Trasmettitore di temperatura

Documenti & Download

Scheda tecnica

Scheda tecnica 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Convertitore di temperatura 1290780

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Convertitore di temperatura 1290780

Descrizione

Convertitore di temperatura ex i, segnali di ingresso ex i di termoresistenze in tecnica a 2, 3 o 4 conduttori, termocoppie e sorgenti mV diventano attivi 0 ma / 4 ma ... 20 ma non ex i-segnali rimodellati. Numero di canali: 2, configurazione standard, separazione a 5 vie, collegamento a vite

Testo tradotto automaticamente
