Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD Convertitore di temperatura 1291894
Brand: Phoenix Contact
SKU: 3582805
Availability: SoldOut

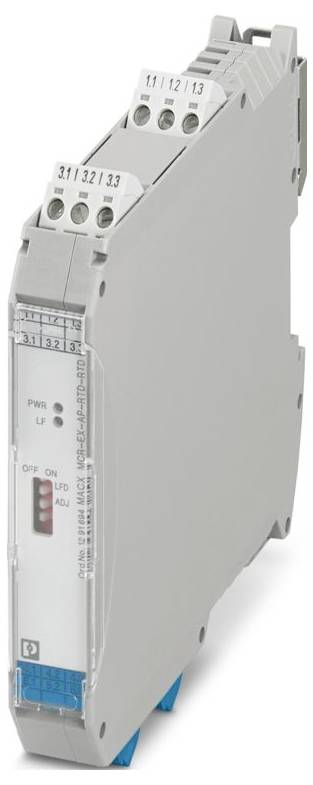

Un componente elettrico sottile e grigio con porte di collegamento e spie luminose, probabilmente utilizzato per sistemi di automazione o controllo industriale.

Immagine simile

Tipo

MACX MCR-EX-AP-RTD-RTD

Tensione di alimentazione

24 V/DC

Dim.

(L x L x A) 113.7 x 17.5 x 112.5 mm

Collegamento

Collegamento a vite

Codice articolo produttore

1291894

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (368,03 € / Pezzo)

368,03 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: MACX analogico
Tipo di collegamento: collegamento a vite
Filettatura della vite: M3
Coppia di serraggio: 0,5 Nm ... 0,6 Nm
Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG: 24 ... 14
Larghezza: 17,5 mm
Altezza: 112,5 mm
Profondità: 113,7 mm
Classe di infiammabilità in conformità con UL 94: V0
Materiale alloggiamento: PA 6,6
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20 (morsetti);IP30 (alloggiamento)
Temperatura ambiente (in funzione): Da -20 °C a ... 70 °C (dispositivo singolo: Posizione di montaggio a piacere);-20 °C ... 60 °C (montaggio di gruppo: Guida portante verticale senza ricircolo);-20 °C ... 65 °C (montaggio di gruppo: Guida portante verticale con ricircolo);-20 °C ... 65 °C (montaggio di gruppo: Guida portante orizzontale senza ricircolo);-20 °C ... 70 °C (montaggio di gruppo: Guida portante orizzontale con ricircolo)
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Norme/disposizioni: IEC/EN 60079-11
Tipo di montaggio: Ns 35/15, NS 35/7,5
Umidità dell'aria consentita (in funzione): ≤ 95% (senza condensa)
Lunghezza di spellatura: 7 mm
Posizione di montaggio: Verticale, orizzontale
Nota per il funzionamento: Regolazione a 2 conduttori tramite interruttore DIP ADJ
Max. Induttanza interna li: Trascurabile
ATEX: ATEX
IECEx: IECEx
Identificazione: [Ex ia GA] IIC;[ex ia da] IIIC;ex na nC [ia GA] IIC T4 GC;[ex ia ma] i
Dissipazione di potenza: ≤ 600 mW
Gamma di tensione di alimentazione: 18 V ... 31,2 V
Tecnologia di collegamento: A 2, 3, 4 conduttori
Nota per l'applicazione: Precisione, dati tipici in % dell'intervallo di misura di base a un, 23 °C.
Compatibilità elettromagnetica: Testato in conformità con le seguenti norme e normative: EN 61326-1 uso industriale, NAMUR ne 21
Tensione di commutazione massima 30 V.
Indicatore di stato: LED verde (tensione di alimentazione);LED rosso (errore di linea)
Isolamento galvanico tra ingresso e uscita: Sì
Alimentazione: Alimentazione
Numero di canali: 1
Protezione da inversione di polarità: Sì
Tensione di isolamento nominale 375 VPP
Tensione di prova 350 V (50 Hz, 60 s)
Dati tecnici di sicurezza: Dati tecnici di sicurezza
Max. Tensione di uscita UO: 6,5 V.
Max. Corrente d'uscita io: 16,5 ma
Max. Potenza di uscita Po: 27 mW
Tensione massima tecnica di sicurezza um: 253 V CA
Tensione nominale di alimentazione 24 V c.c.
Isolamento galvanico: Separazione a 3 vie
Coefficiente di temperatura tipico: ≤ 0,1% (10 K)
Potenza assorbita: ≤ 650 mW
Segnale in uscita corrente: 5 ma (corrente nominale)
Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
Descrizione dell'ingresso: Intrinsecamente sicuro
Corrente di commutazione massima 100 ma
Tensione segnale in uscita 2 V CC (tensione nominale)
Installazione ex (EPL): GC
Isolamento galvanico ingresso/uscita IEC/EN 60079-11: Isolamento galvanico ingresso/uscita IEC/EN 60079-11
Circuiti ex i (EPL): GA;da;ma
Max. Capacità interna ci: Trascurabile
Max. Resistenza totale ammissibile del conduttore: ≤ 50 Ω (per conduttore, circuito a 2 conduttori);≤ 100 Ω (per conduttore, circuito a 3, 4 conduttori)
Misura: Misura
Comportamento di trasmissione del segnale: In = out
Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11: Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11
Isolamento galvanico ingresso/uscita di segnalazione degli errori IEC/EN 60079-11: Ingresso di isolamento galvanico/uscita di segnalazione degli errori IEC/EN 60079-11
Isolamento galvanico interfaccia di configurazione/ingresso IEC/EN 60079-11: Isolamento galvanico interfaccia di configurazione/ingresso IEC/EN 60079-11
Isolamento galvanico uscita 1 / uscita 2: Isolamento galvanico uscita 1 / uscita 2
Isolamento galvanico uscita/alimentazione: Isolamento galvanico uscita/alimentazione
Isolamento galvanico uscita/interfaccia di configurazione: Isolamento galvanico uscita/interfaccia di configurazione
Isolamento galvanico uscita/alimentazione/uscita di segnalazione degli errori: Isolamento galvanico uscita/alimentazione/uscita di segnalazione degli errori
Tipi di sensori utilizzabili (RTD): PT 100
Intervallo resistenza lineare: 18 Ω ... 391 Ω (PT 100)
Analogico: Termoresistenze: Analogico: Termoresistenze
Resistenza segnale d'uscita: 400 Ω
Segnale d'uscita intervallo di resistenza: 18 Ω ... 391 Ω (PT 100)
Tempo di assestamento (setting time): < 10 ms (10 % ... 90 %, funzionamento multiplexer)
Intervallo di regolazione: < 1 s (ingresso / uscita)
Corrente di alimentazione sensore: 200 µA ... 5 mA
Rapporto: Uscita di segnalazione degli errori: Rapporto: Uscita di segnalazione degli errori
IIA (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 900 mH / 1000 µF
IIB/IIIC (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 450 mH / 570 µF
IIC (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 120 mH / 25 µF
I (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 1000 mH / 1000 µF
IIB/IIIC (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Tipo: MACX MCR-EX-AP-RTD-RTD

Tensione di alimentazione: 24 V/DC

Dim.: (L x L x A) 113.7 x 17.5 x 112.5 mm

Collegamento: Collegamento a vite

Codice articolo produttore: 1291894

Larghezza: 17.5 mm

Altezza: 112.5 mm

Lunghezza: 113.7 mm

Max. Temperatura ambiente: 70 °C

Min. Temperatura ambiente: -20 °C

Peso: 0.2029 kg

UKCA: Sì

Tipo prodotto: Trasmettitore di temperatura

Documenti & Download

Scheda tecnica

Scheda tecnica 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Convertitore di temperatura 1291894

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Convertitore di temperatura 1291894

Descrizione

Trasmettitore di separazione a resistenza ex i per il funzionamento a sicurezza intrinseca di termoresistenze PT 100 con tecnologia a 2, 3 o 4 conduttori e encoder di resistenza. I valori misurati sull'ingresso ex i vengono trasmessi 1:1 all'uscita non ex I. Numero di canali: 1, configurazione standard, separazione a 3 vie, collegamento a vite
