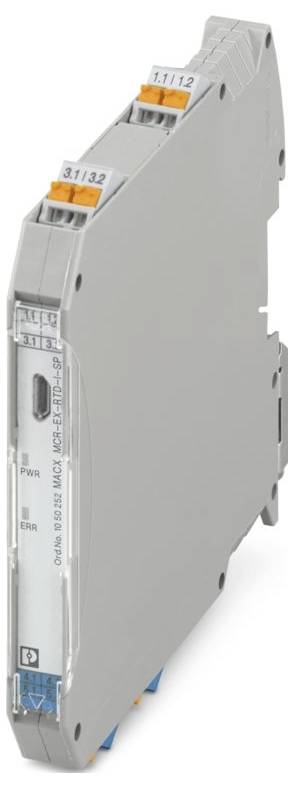

Phoenix Contact MACX MCR-EX-RTD-I-SP Convertitore di temperatura 1050252
EAN:
Codice produttore
Articolo n°:
Tipo
MACX MCR-EX-RTD-I-SP
Tensione di alimentazione
24 V/DC
Dim.
(L x L x A) 113.7 x 12.5 x 107.9 mm
Collegamento
Collegamento Push-in
Codice articolo produttore
1050252
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
261,48 €
3
2% = 6,38 €
255,10 €
5
3% = 8,92 €
252,56 €
10
4% = 10,62 €
250,86 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (261,48 € / Pezzo)
261,48 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Famiglia di prodotti: MACX analogico
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 14;24 ... 22 (tubetto terminale DOPPIO senza boccola in plastica);20 ... 16 (Tubetto terminale DOPPIO con boccola in plastica)
- Larghezza: 12,5 mm
- Altezza: 107,9 mm
- Profondità: 113,7 mm
- Colore: Grigio (RAL 7042)
- Materiale alloggiamento: PA 6.6-FR
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 49 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m (i dati tecnici si riferiscono a altitudini ≤2000 m su N/n. Per altitudini di >2000 m su NN vedere la scheda tecnica.)
- Norme/disposizioni: EN 61000-4-6
- Nota: Durante l'interferenza, possono verificarsi piccole variazioni.
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Identificazione: 2Ex ec ic [ia GA] iic T4 GC
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza: ≤ 0,76 W.
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V DC
- CE: CE
- Certificato: BY/112 02.01 TP012 103.01 00082
- Segnale: Segnale
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Radiazione di disturbo: Radiazione di disturbo
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Transienti veloci (burst): Transienti veloci (burst)
- Influenza condotta: Influenza condotta
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- INMETRO: INMETRO
- Resistenza alle interferenze EN 61000-6-2
- Indicatore di stato: LED verde (tensione di alimentazione);LED rosso, lampeggiante 2,8 Hz (errore di linea, sensore in ingresso o in uscita, ERR);LED rosso, lampeggiante 1,4 Hz (modalità di simulazione, ERR);LED rosso, acceso fisso (errore modulo, ERR)
- Designazione: Interferenza condotta
- Isolamento galvanico tra ingresso e uscita: Sì
- Applicazione: Temperatura
- Alimentazione: Alimentazione
- Numero di canali: 1
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Isolamento: Separazione sicura
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: B
- Umidità: B
- Vibrazione: A
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale 60 Veff (IEC/EN 60079-11)
- Tensione di verifica: 1,75 kV
- Sezione del conduttore flessibile (2 conduttori della stessa sezione trasversale): 0,25 mm² ... 0,34 mm² (tubetto terminale DOPPIO senza boccola in plastica);0,5 mm² ... 1,5 mm² (Tubetto terminale DOPPIO con boccola in plastica)
- Max. Tensione di uscita UO: 6 V.
- Max. Corrente di uscita Io: 16,6 ma (RTD in tecnica a 4 conduttori);13 ma (RTD in tecnica a 3 conduttori);7,1 ma (RTD in tecnica a 2 conduttori);16,6 ma (2x RTD in tecnica a 2 conduttori);13 ma (potenziometro)
- Max. Potenza di uscita Po: 25,2 mW (lineare)
- Tensione massima di sicurezza um: 60 V AC/DC
- Carico in uscita/carico in uscita: ≤ 600 Ω
- Funzionalità: Funzionalità
- Numero di uscite: 1
- Tensione nominale di alimentazione: 24 V c.c. -20 % ... +25 %
- Isolamento galvanico: Isolamento galvanico
- Coefficiente di temperatura tipico: 0,01%/K.
- Potenza assorbita: ≤ 1 W.
- Segnale d'uscita corrente: 0 ma ... 20 ma;4 ma ... 20 ma (SIL)
- Segnale d'uscita corrente massima: ≥ 21 ma
- Deviazione tipica dal valore dell'intervallo di misurazione: 1%
- Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
- Configurazione: Software
- Descrizione dell'ingresso: Intrinsecamente sicuro
- Numero di ingressi: 1
- Installazione ex (EPL): GC;div. 2
- EAC ex: EAC ex
- Isolamento galvanico ingresso/uscita IEC/EN 60079-11: Isolamento galvanico ingresso/uscita IEC/EN 60079-11
- Circuiti ex i (EPL): GA;da;ma;div. 1
- Max. Capacità interna ci: 44 NF
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Isolamento galvanico ingresso/uscita/alimentazione IEC/EN 61010-1: Isolamento galvanico ingresso/uscita/alimentazione IEC/EN 61010-1
- Max. Resistenza totale ammissibile del conduttore: 50 Ω (per linea)
- Misura: Misura
- Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11: Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11
- Tipi di sensori utilizzabili (RTD): Sensori PT, Ni, Cu: A 2, 3, 4 conduttori
- Intervallo resistenza lineare: 0 Ω ... 50 kΩ
- Corrente di alimentazione sensore: 10 µA ... 210 µA (fino a 2x 210 µA con 3 conduttori)
- IIB/IIIC (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 460 mH / 1000 µF
- IIC (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 100 mH / 40 µF
- IIC (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 100 mH / 555 NF
- Intervallo di misura della temperatura: Da -200 °C a ... 850 °C (la gamma dipende dal tipo di sensore)
- Intervallo di misura temperatura: ≥ 50 K.
- Segnale: Corrente: Segnale: Corrente
- Risposta al salto (0-99%): ≤ 1,7 s.
- Capacità Systematic: Capacità Systematic
- Errore di trasmissione tipico: 0,1% (ad es. Per PT 100, intervallo 300 K, 4 ... 20 ma)
- Configurabile/programmabile: Sì
- Ondulazione in uscita (corrente): < 15 µASS;< 10 µArms
- Comportamento in caso di guasto del sensore: Liberamente definibile
- Dati tecnici di sicurezza: Morsetti: 4.1, 4.2, 5.1, 5.2: Dati tecnici di sicurezza: Morsetti: 4.1, 4.2, 5.1, 5.2
- IIA/i (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 850 mH / 1000 µF
- IIB/IIA (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 100 mH / 950 NF
- IIIC/i (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 100 mH / 950 NF
- Intervallo di impiego in altezza (≤ 2000 m): Intervallo di impiego in altezza (≤ 2000 m)
- Intervallo di impiego in altezza (≤ 3000 m): Intervallo di impiego in altezza (≤ 3000 m)
- Altitudine: > 4000 m ... 5000 m
- Intervallo di impiego in altezza (≤ 4000 m): Intervallo di impiego in altezza (≤ 4000 m)
- Intervallo di impiego in altezza (≤ 5000 m): Intervallo di impiego in altezza (≤ 5000 m)
- Gamma di resistenza potenziometro: 0 Ω ... 50 kΩ
- EAC ex: EAC ex
- Tipo
MACX MCR-EX-RTD-I-SP
- Tensione di alimentazione
24 V/DC
- Dim.
(L x L x A) 113.7 x 12.5 x 107.9 mm
- Collegamento
Collegamento Push-in
- Codice articolo produttore
1050252
- Larghezza
12.5 mm
- Altezza
107.9 mm
- Lunghezza
113.7 mm
- Peso
0.15 kg
- UKCA
Sì
- Tipo prodotto
Trasmettitore di temperatura
Documenti & Download
Scheda tecnica
Scheda tecnica 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Convertitore di temperatura 1050252
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Convertitore di temperatura 1050252
Descrizione
Convertitore di temperatura ex i: Converte i segnali provenienti da termoresistenze installate nell'area ex e trasmette un segnale 0/4-20 ma a un carico nell'area sicura. Liberamente programmabile, separazione a 3 vie, SIL, collegamento Push-in, configurazione standard.
