Name: Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Convertitore di temperatura 2924799
Brand: Phoenix Contact
SKU: 2225812
Availability: BackOrder

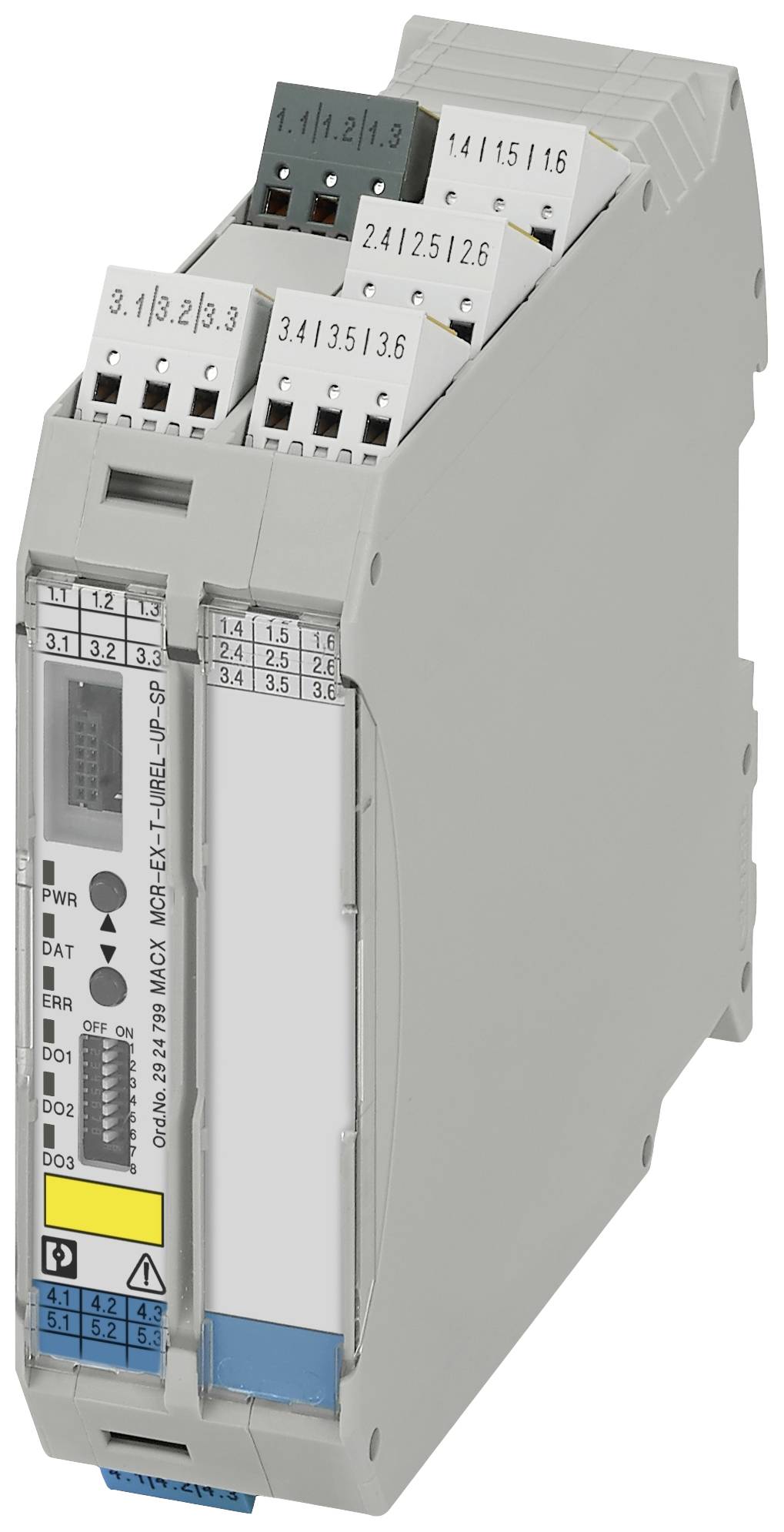

Dispositivo elettrotecnico con diversi connettori e etichette. Simboli triangolari e numeri sono visibili.

'Diagramma del modulo elettronico: Freccia che va da IN a OUT. Simboli interni: Resistenza, Tensione/Corrente U,I, Loop, Interruttore con 3x e POWER.'

Diagramma di un sistema di controllo: connessioni tra sensori, ingressi/uscite e zone 0, 1, 2. Unità passive PLC/DCS.

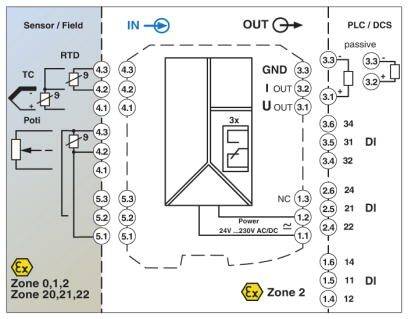

'Schema di un circuito di sicurezza elettrico: sensori, ingressi e uscite, alimentazione. Zone protette contro le esplosioni (Ex). Contatti principali GND, I OUT, U OUT.'

1/4

Tipo

MACX MCR-EX-T-UIREL-UP-SP

Tensione di alimentazione

24 V - 230 V

Assorbimento di corrente

100 mA

Segnale d'uscita

4 mA - 20 mA

Intervallo di temperatura

Da -40 °C a +85 °C

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mar 22 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (759,00 € / Pezzo)

759,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tipi di sensori utilizzabili (RTD): Sensori PT, Ni, Cu: 2, 3, 4 conduttori
TIPI DI SENSORI UTILIZZABILI (TC): B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Intervallo di misura della temperatura: Da -250 °C a +2500 °C (intervallo a seconda del tipo di sensore)
Intervallo del segnale di ingresso: Da 0 Ω a 50 kΩ
Consumo di energia: < 2.4 W
Lunghezza di spellatura: 8 mm
Sezione conduttore: 0,2 mm² - 1,5 mm²
Sezione conduttore AWG: 24 - 16

Tipo: MACX MCR-EX-T-UIREL-UP-SP

Tensione di alimentazione: 24 V - 230 V

Assorbimento di corrente: 100 mA

Segnale d'uscita: 4 mA - 20 mA

Intervallo di temperatura: Da -40 °C a +85 °C

Carico: 600 Ω

Descrizione: Convertitore di temperatura

Dim.: (L x L x A) 113.5 x 35.2 x 117.7 mm

Collegamento: Collegamento Push-in

Temperatura di esercizio: -250 °C (min)

Min. temperatura operativa: -250 °C

Resistenza d'ingresso: 0 Ω - 50 kΩ

Codice articolo produttore: 2924799

Larghezza: 35.2 mm

Altezza: 117.7 mm

Lunghezza: 113.5 mm

Max. Temperatura ambiente: +65 °C

Min. Temperatura ambiente: -20 °C

UKCA: Sì

Tipo prodotto: Trasmettitore di temperatura

Documenti & Download

Scheda tecnica

Scheda tecnica 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Convertitore di temperatura 2924799

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Convertitore di temperatura 2924799

Descrizione

Programmazione durante il funzionamento, con circuito di misura Ex collegato e anche senza tensione tramite adattatore di programmazione IFS-USB-PROG-ADAPTER. Ingresso per termometri a resistenza, termocoppie, trasmettitori di resistenza, potenziometri e sorgenti mV, [Ex ia] IIC. Compensazione del punto freddo con spina separata.

Testo tradotto automaticamente.
