Name: Phoenix Contact MACX MCR-EX-TC-I Convertitore di temperatura 1050233
Brand: Phoenix Contact
SKU: 3562282
Availability: SoldOut

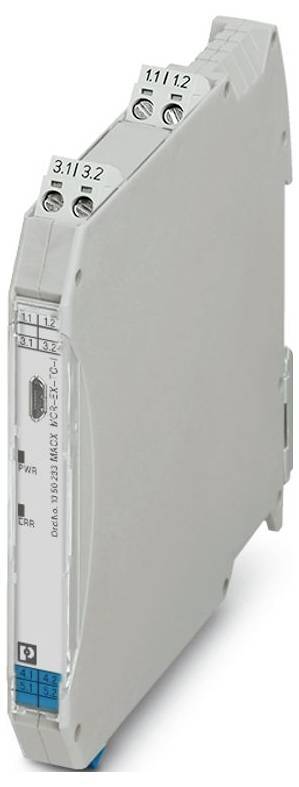

Phoenix Contact MACX MCR-EX-TC-I Convertitore di temperatura 1050233-0

Immagine simile

Tipo

MACX MCR-EX-TC-I

Tensione di alimentazione

24 V/DC

Dim.

(Ø x A) 2 mm x 112.5 mm

Collegamento

Collegamento a vite

Codice articolo produttore

1050233

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (236,89 € / Pezzo)

236,89 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: MACX analogico
Tipo di collegamento: collegamento a vite
Filettatura della vite: M3
Coppia di serraggio: 0,5 Nm ... 0,6 Nm
Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG: 24 ... 14
Larghezza: 12,5 mm
Altezza: 112,5 mm
Profondità: 113,7 mm
Colore: Grigio (RAL 7042)
Materiale alloggiamento: PA 6.6-FR
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -40 °C a ... 49 °C
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m (i dati tecnici si riferiscono a altitudini ≤2000 m su N/n. Per altitudini di >2000 m su NN vedere la scheda tecnica.)
Norme/disposizioni: EN 61000-4-6
Nota: Durante l'interferenza, possono verificarsi piccole variazioni.
Tipo di montaggio: Montaggio su guide portanti
Categoria di sovratensione: II
Grado di inquinamento: 2
Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
Lunghezza di spellatura: 7 mm
ATEX: ATEX
IECEx: IECEx
Identificazione:  2Ex ec ic [ia GA] iic T4 GC
UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
Dissipazione di potenza: ≤ 0,76 W.
Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V DC
CE: CE
Certificato: BY/112 02.01 TP012 103.01 00082
Segnale: Segnale
Compatibilità elettromagnetica: Conformità alla direttiva EMC
Radiazione di disturbo: Radiazione di disturbo
Campo elettromagnetico RF: Campo elettromagnetico RF
Transienti veloci (burst): Transienti veloci (burst)
Influenza condotta: Influenza condotta
Approvazione della cantieristica navale: Approvazione della cantieristica navale
INMETRO: INMETRO
Resistenza alle interferenze EN 61000-6-2
Indicatore di stato: LED verde (tensione di alimentazione);LED rosso, lampeggiante 2,8 Hz (errore di linea, sensore in ingresso o in uscita, ERR);LED rosso, lampeggiante 1,4 Hz (modalità di simulazione, ERR);LED rosso, acceso fisso (errore modulo, ERR)
Designazione: Interferenza condotta
Isolamento galvanico tra ingresso e uscita: Sì
Applicazione: Temperatura
Alimentazione: Alimentazione
Assorbimento di corrente massimo: < 40 ma (24 V CC)
Numero di canali: 1
Limitazione d'uso: Limitazione d'uso
Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
Isolamento: Separazione sicura
Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
Dati della cantieristica navale: Dati della cantieristica navale
Temperatura: B
Umidità: B
Vibrazione: A
EMC: B
Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
Tensione di isolamento nominale 60 Veff (IEC/EN 60079-11)
Tensione di verifica: 1,75 kV
Max. Tensione di uscita UO: 6 V.
Max. Corrente di uscita io: 4,3 ma (mV);7,1 ma (TC con giunzione a freddo interna);16,8 ma (TC con giunzione a freddo esterna, TC e giunzione a freddo)
Max. Potenza di uscita Po: 25,2 mW (lineare)
Tensione massima di sicurezza um: 60 V AC/DC
Carico in uscita/carico in uscita: ≤ 600 Ω
Funzionalità: Funzionalità
Numero di uscite: 1
Tensione nominale di alimentazione: 24 V c.c. -20 % ... +25 %
Isolamento galvanico: Isolamento galvanico
Coefficiente di temperatura tipico: 0,01%/K.
Potenza assorbita: ≤ 1 W.
Segnale di ingresso: Temperatura;tensione
Segnale d'uscita corrente: 0 ma ... 20 ma;4 ma ... 20 ma (SIL)
Deviazione tipica dal valore dell'intervallo di misurazione: 1%
Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
Configurazione: Software
Descrizione dell'ingresso: Intrinsecamente sicuro
Numero di ingressi: 1
Installazione ex (EPL): GC;div. 2
EAC ex: EAC ex
Isolamento galvanico ingresso/uscita IEC/EN 60079-11: Isolamento galvanico ingresso/uscita IEC/EN 60079-11
Circuiti ex i (EPL): GA;da;ma;div. 1
Max. Capacità interna ci: 44 NF
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Isolamento galvanico ingresso/uscita/alimentazione IEC/EN 61010-1: Isolamento galvanico ingresso/uscita/alimentazione IEC/EN 61010-1
Misura: Misura
Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11: Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11
IIB/IIIC (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 460 mH / 1000 µF
IIC (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 100 mH / 40 µF
IIC (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 100 mH / 555 NF
Intervallo di misura della temperatura: Da -250 °C a ... 2500 °C (la gamma dipende dal tipo di sensore)
Intervallo di misura temperatura: Min. 50 K per le termocoppie, 10 % dell'intervallo nominale del rispettivo intervallo per le sorgenti in mV
TIPI DI SENSORI UTILIZZABILI (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, m, sx
Segnale: Corrente: Segnale: Corrente
Risposta al salto (0-99%): ≤ 1,7 s.
Presa di prova: Presa di prova
Diametro max. 2 mm
Capacità Systematic: Capacità Systematic
Errore di giunzione a freddo massimo: ± 2 K.
Errore di trasmissione tipico: 0,1% (vedere la scheda tecnica per la determinazione completa degli errori di trasmissione)
Intervallo di misura della temperatura: Termoelemento tipo B: 500 °C ... 1820 °C
Intervallo di misura della temperatura: Termoelemento tipo e: -230 °C ... 1000 °C
Intervallo di misura della temperatura: Termoelemento tipo J: Da -210 °C ... 1200 °C
Intervallo di misura della temperatura: Termoelemento tipo K: -250 °C ... 1372 °C
Intervallo di misura della temperatura: Termoelemento tipo N: Da -200 °C a ... 1300 °C
Intervallo di misura della temperatura: Termoelemento tipo R: Da -50 °C ... 1768 °C
Intervallo di misura della temperatura: Termoelemento tipo S: Da -50 °C a ... 1768 °C
Intervallo di misura della temperatura: Termoelemento tipo T: Da -200 °C a ... 400 °C
Intervallo di misura della temperatura: Termoelemento tipo L: Da -200 °C a ... 900 °C
Intervallo di misura della temperatura: Termoelemento tipo U: Da -200 °C a ... 600 °C
Intervallo di misura della temperatura: Termoelemento tipo C: 0 °C ... 2315 °C
Intervallo di misura della temperatura: Termoelemento tipo d: 0 °C ... 2315 °C
Intervallo di misura della temperatura: Termoelemento tipo A1 GOST: 0 °C ... 2500 °C
Intervallo di misura della temperatura: Termoelemento tipo A2 GOST: 0 °C ... 1800 °C
Intervallo di misura della temperatura: Termoelemento tipo A3 GOST: 0 °C ... 1800 °C
Intervallo di misura della temperatura: Termoelemento tipo M GOST: Da -200 °C a ... 100 °C
Intervallo di misura della temperatura: Termoelemento tipo L GOST: Da -200 °C a ... 800 °C
Gamma di segnali MV lineare: -1000 mV ... 1000 mV
Configurabile/programmabile: Sì
Ondulazione in uscita (corrente): < 15 µASS;< 10 µArms
Comportamento in caso di guasto del sensore: Liberamente definibile
Dati tecnici di sicurezza: Morsetti: 4.1, 4.2, 5.1, 5.2: Dati tecnici di sicurezza: Morsetti: 4.1, 4.2, 5.1, 5.2
IIA/i (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 850 mH / 1000 µF
IIB/IIA (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 100 mH / 950 NF
IIIC/i (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 100 mH / 950 NF
Intervallo di impiego in altezza (≤ 2000 m): Intervallo di impiego in altezza (≤ 2000 m)
Intervallo di impiego in altezza (≤ 3000 m): Intervallo di impiego in altezza (≤ 3000 m)
Altitudine: > 4000 m ... 5000 m
Intervallo di impiego in altezza (≤ 4000 m): Intervallo di impiego in altezza (≤ 4000 m)
Intervallo di impiego in altezza (≤ 5000 m): Intervallo di impiego in altezza (≤ 5000 m)
EAC ex: EAC ex

Tipo: MACX MCR-EX-TC-I

Tensione di alimentazione: 24 V/DC

Dim.: (Ø x A) 2 mm x 112.5 mm

Collegamento: Collegamento a vite

Codice articolo produttore: 1050233

Larghezza: 12.5 mm

Altezza: 112.5 mm

Lunghezza: 113.7 mm

Diametro: 2 mm

Max. Temperatura ambiente: 49 °C

Min. Temperatura ambiente: -40 °C

Peso: 0.15 kg

UKCA: Sì

Tipo prodotto: Trasmettitore di temperatura

Documenti & Download

Scheda tecnica

Scheda tecnica 3562282 Phoenix Contact MACX MCR-EX-TC-I Convertitore di temperatura 1050233

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3562282 Phoenix Contact MACX MCR-EX-TC-I Convertitore di temperatura 1050233

Descrizione

Convertitore di temperatura ex i: Converte i segnali delle termocoppie e delle sorgenti mV installate nell'area ex e trasmette un segnale 0/4-20 ma a un carico nell'area sicura. Programmabile liberamente Separazione a 3 vie, collegamento a vite, SIL.
