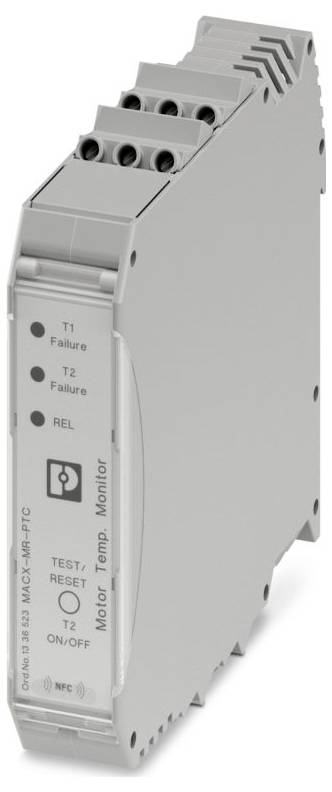

Phoenix Contact MACX-MR-PTC 1336523 Relè sorveglianza Numero uscite relè: 2

Un cavo con connettore Centronics a 36 pin si divide in quattro connettori seriali a 9 pin, utilizzato per collegare più dispositivi seriali a una porta.
Immagine simile
Tipo prodotto
Relè sorveglianza
Numero uscite relè
2
Tipo
MACX-MR-PTC
Ingressi di misura
Messeingang; Temperaturfühler nach DIN 44081 und DIN 44082; 6 (2x 3 PTCs) PTC Typ A
Dim.
(L x L x A) 114 x 22.5 x 109 mm
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Non disponibile
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Totale (114,99 € / Pezzo)
114,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Tipo di collegamento: collegamento a vite
  • Coppia di serraggio: 0,5 Nm ... 0,6 Nm (5 lb in ... 7 libbre in)
  • Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
  • Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
  • Sezione del conduttore AWG: 24 ... 14
  • Larghezza: 22,5 mm
  • Altezza: 109 mm.
  • Profondità: 114 mm
  • Classe di infiammabilità in conformità con UL 94: V0
  • Condizioni ambientali: Condizioni ambientali
  • Tipo di protezione: IP40 (alloggiamento);IP20 (morsetti di collegamento)
  • Temperatura ambiente (in funzione): Da -25 °C a ... 70 °C
  • Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
  • Altitudine 2000 m
  • Norme/disposizioni: EN 61000-6-4
  • Tipo di montaggio: Montaggio su guide portanti
  • Proprietà di isolamento: Proprietà di isolamento
  • Categoria di sovratensione III
  • Grado di inquinamento: 3
  • Umidità dell'aria ammissibile (funzionamento): 10 %... 95 %
  • Denominazione collegamento: Contatto corrente debole del dispositivo di chiusura
  • Lunghezza di spellatura: 10 mm
  • Posizione di montaggio: qualsiasi
  • Intervallo di frequenza: 48 Hz ... 400 Hz
  • Identificazione: GB/T 14048.5
  • UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
  • Dissipazione di potenza massima alla condizione nominale: 15 W.
  • Modalità di funzionamento: Circuito chiuso
  • Gamma di tensione di alimentazione: 24 V c.a.... 240 V AC -15 % ... +10 %;24 V DC ... 240 V DC -25 % ... +30 %
  • CE: CE
  • Lunghezza cavo: 2x 100 m (0,75 mm²)
  • Consumo di potenza nominale: 15 va (1,5 W)
  • Funzione: Monitoraggio della temperatura dell'avvolgimento
  • Riferimento di montaggio: Su guida standard NS 35 in conformità con EN 60715
  • Compatibilità elettromagnetica: Conformità alla direttiva EMC
  • Direttiva bassa tensione: Conformità alla direttiva NS
  • Radiazione di disturbo: Radiazione di disturbo
  • Resistenza alle interferenze EN 61000-6-2
  • Tensione di commutazione massima: 250 V CA
  • Alimentazione: Alimentazione
  • Numero di canali: 2
  • Tipo di contatto: 2 contatti di commutazione a potenziale zero
  • Tensione di isolamento nominale 690 V.
  • Commutare: Commutare
  • Durata meccanica: Circa 3 x 107 cicli di commutazione
  • Materiale del contatto: Agni
  • Potenza di spegnimento (carico ohmico) max. 2000 va (8 a/250 V CA)
  • Durata elettrica: Circa 1 x 105 cicli di commutazione, carico ohmico 2000 V a
  • Resistenza alla tensione a impulso nominale: 6 kV
  • Fusibile d'uscita 8 a (rapido)
  • Tempo di ripristino standby: 200 ms.
  • Isolamento galvanico 300 V.
  • Denominazione ingresso: Ingresso di misurazione
  • Coefficiente di temperatura massimo: 0,05 %/K.
  • Precisione fondamentale 1 %
  • Precisione di ripetizione 0,5 %
  • Tipo materiale isolante alloggiamento: PBT
  • CCC: CCC
  • Tasse: Imposte
  • Numero (sensore PTC): 6 (2x 3 PTC)
  • Tipo di sensore: PTC tipo A.
  • Valore di risposta: ≥ 2,8 kΩ (prova di sovratemperatura, relè in diminuzione)
  • Resistenza totale a freddo: < 750 Ω (per canale)
  • Valore di caduta: ≤ 1,1 kΩ (prova di sovratemperatura, il relè si eccita)
  • Influenza della tensione: 0,5%
  • Max. Tensione della sonda: 3,3 V c.c.
  • Tensione di controllo massima: 3,3 V CC
  • Corrente massima di cortocircuito: 0,33 ma
Tipo

MACX-MR-PTC

Tipo prodotto

Relè sorveglianza

Numero uscite relè

2

Ingressi di misura

Messeingang; Temperaturfühler nach DIN 44081 und DIN 44082; 6 (2x 3 PTCs) PTC Typ A

Dim.

(L x L x A) 114 x 22.5 x 109 mm

Larghezza

22.5 mm

Altezza

109 mm

Lunghezza

114 mm

Profondità

114 mm

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3582956 Phoenix Contact MACX-MR-PTC 1336523 Relè sorveglianza Numero uscite relè: 2

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3582956 Phoenix Contact MACX-MR-PTC 1336523 Relè sorveglianza Numero uscite relè: 2

Descrizione

Relè per il monitoraggio della temperatura dell'avvolgimento del motore (max. 2x3 PTCS) per sensore di temperatura  a norma DIN 44081 e DIN 44082 con monitoraggio dei cortocircuiti del circuito a freddo, monitoraggio dinamico della rottura della linea, circuito di rilevamento a 2 canali. La lettura è possibile tramite smartphone APP tramite comunicazione wireless NFC, uscite 1x2 per contatti a bassa corrente PDT, principio della corrente a riposo, reset manuale, collegamento a vite opzionale e collegamento a innesto.
