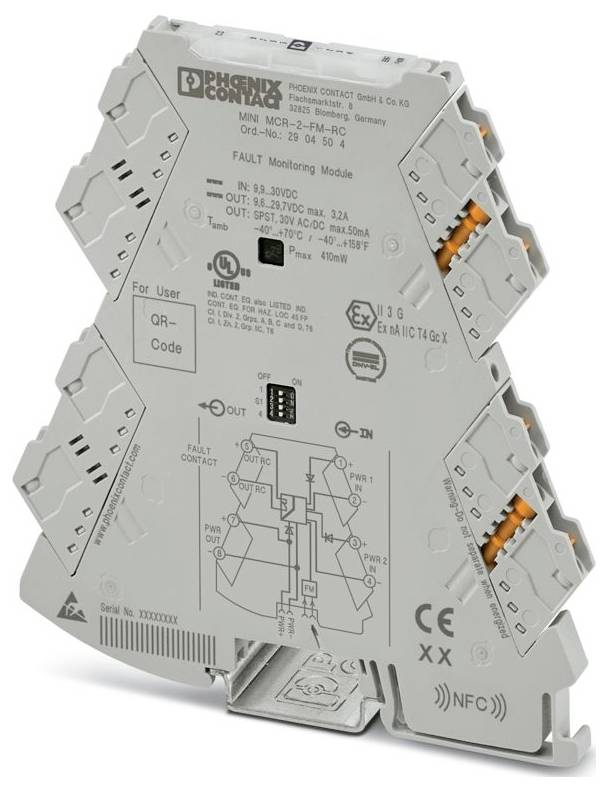

Phoenix Contact MINI MCR-2-FM-RC 2904504 Modulo di monitoraggio 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo di monitoraggio
Segnale ingresso max.
30 V
Tipo
MINI MCR-2-FM-RC
Dim.
(L x L x A) 119.2 x 6.2 x 109.81 mm
Collegamento
A vite
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
94,25 €
3
3% = 7,83 €
91,64 €
5
4% = 18,25 €
90,60 €
10
5% = 43,50 €
89,90 €
25
5% = 128,50 €
89,11 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (94,25 € / Pezzo)
94,25 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: MINI Analog Pro
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1,5 mm² (con tubetto terminale);0,14 mm² ... 2,5 mm² (senza tubetto terminale)
- Sezione del conduttore AWG: 24 ... 12 (flessibile)
- Larghezza: 6,2 mm
- Altezza: 109,81 mm
- Profondità: 119,2 mm
- Colore: Grigio (RAL 7042)
- Materiale della custodia PBT
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20 (non classificato UL)
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: GB/T 3836.1;GB/T 3836.3
- Nota: Durante l'interferenza, possono verificarsi piccole variazioni.
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- ATEX: ATEX
- IECEx: IECEx
- Identificazione: 2Ex ec IIC T4 GC
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22: HL 1 - hl 2
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23: HL 1 - hl 2
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24: HL 1 - hl 2
- Intervallo di tensione di alimentazione: 9,6 V DC ... 30 V CC (per il collegamento a ponte della tensione di alimentazione può essere utilizzato il connettore bus su guide portanti (me 6,2 TBUS-2 1,5/5-ST-3,81 GN, articolo n. 2869728), inseribile su guida portante da 35 mm in conformità con EN 60715)
- CE: CE
- Certificato: BY/112 02.01 TP012 103.01 00079
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Radiazione di disturbo: Radiazione di disturbo
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Osservazione: Devono essere adottate misure di protezione contro le scariche elettrostatiche.
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Transienti veloci (burst): Transienti veloci (burst)
- Influenza condotta: Influenza condotta
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Resistenza alle interferenze EN 61000-6-2
- Tensione di commutazione massima 30 V DC
- Indicatore di stato: LED verde (tensione di alimentazione);LED giallo (uscita di commutazione)
- Designazione: Interferenza condotta
- Isolamento galvanico tra ingresso e uscita: Sì
- Alimentazione: Alimentazione
- Carico di corrente impulsiva (surge): Carico di corrente impulsiva (surge)
- Assorbimento di corrente massimo: < 16 ma (24 V CC)
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Isolamento: Isolamento di base
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: B
- Umidità: B
- Vibrazione: A
- EMC: A
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale 50 V AC/DC (effettiva)
- Tensione di prova: 1,5 kV CA (50 Hz, 60 s)
- Funzionalità: Funzionalità
- CCC / China-ex: CCC / China-ex
- Standard GB: Standard GB
- Numero di uscite: 1
- Isolamento galvanico: Isolamento galvanico
- Coefficiente di temperatura massimo: < 0,01 %/K.
- Potenza assorbita: < 410 mW (24 V CC)
- Segnale d'uscita corrente massima: 3,2 A.
- Configurazione: Interruttore DIP
- Isolamento galvanico ingresso/uscita IEC/EN 61010: Isolamento galvanico ingresso/uscita IEC/EN 61010
- Segnale: Tensione: Segnale: Tensione
- Descrizione dell'ingresso: Ingresso di tensione per il monitoraggio della ridondanza
- Numero di ingressi: 1
- Segnale d'ingresso tensione: 9,9 V DC ... 30 V DC
- Commutazione: Relè: Commutazione: Relè
- Corrente di commutazione massima: 50 ma CC
- Segnale d'uscita tensione: 9,6 V DC ... 29,7 V CC
- Installazione ex (EPL): GC;div. 2
- Indicazione di errore: LED rosso
- EAC ex: EAC ex
- EAC ex: EAC ex
- Tipo
MINI MCR-2-FM-RC
- Tipo prodotto
Modulo di monitoraggio
- Segnale ingresso max.
30 V
- Dim.
(L x L x A) 119.2 x 6.2 x 109.81 mm
- Collegamento
A vite
- Segnale in uscita
9.6 V DC ... 29.7 V DC
- Segnale in uscita
3.2 A
- Segnale ingresso (Tensione)
9.9 V DC ... 30 V DC
- Contenuto
1 pz.
- Configurazione
DIP Switch
- Larghezza
6.2 mm
- Altezza
109.81 mm
- Lunghezza
119.2 mm
- Max. Temperatura ambiente
70 °C
- Min. Temperatura ambiente
-40 °C
- Tensione di alimentazione (num.)
30 V/DC
- Tensione di alimentazione
9.6 V DC ... 30 V DC
- Sezione flessibile (max.)
2.5 mm²
- Sezione rigida (max.)
2.5 mm²
- Sezione flessibile (min.)
0.14 mm²
- Sezione rigida (min.)
0.2 mm²
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Modulo di monitoraggio 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Modulo di monitoraggio 1 pz.
Descrizione
Modulo di monitoraggio guasti con tecnologia di collegamento inseribile per la valutazione e la segnalazione degli errori di raccolta del sistema FM e per il monitoraggio delle tensioni di alimentazione. Messaggio di errore tramite contatto NC. Tecnica di collegamento a vite, configurazione standard
