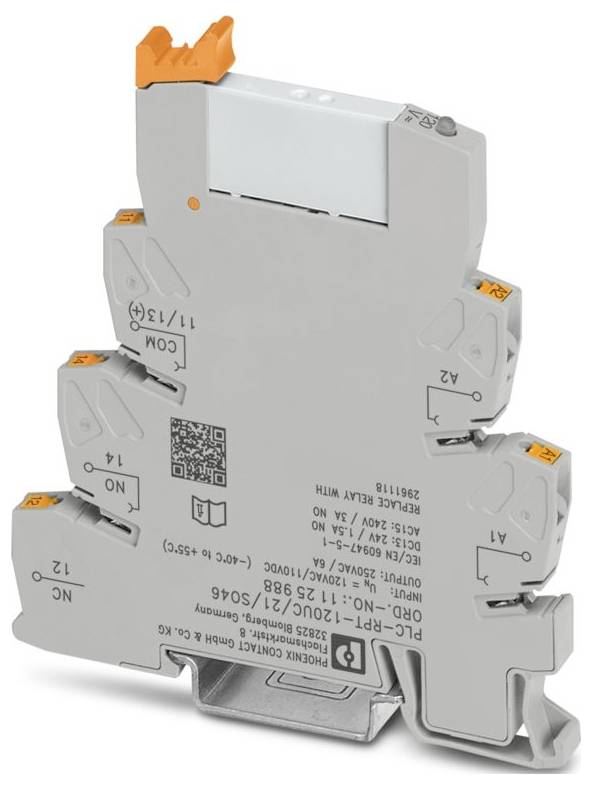

Phoenix Contact PLC-RPT-120UC/21/SO46 Modulo relè 1 scambio 10 pz.
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RPT-120UC/21/SO46
Collegamento
Collegamento a molla push-in
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
241,80 €
3
2% = 17,70 €
235,90 €
5
3% = 41,20 €
233,56 €
10
4% = 98,20 €
231,98 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (241,80 € / Pezzo)
241,80 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 6,2 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 55 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento: La protezione da contatto dell'articolo deve > essere garantita (con tensioni di 25 V CA/60 V CC) dal convertitore dell'impianto. Si tratta di un dispositivo da incasso senza protezione contro il contatto diretto.
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,84 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- Intervallo di tensione d'ingresso: 93,6 V c.a. ... 168 V CA (20 °C);85,8 V CC ... 154 V C.C. (20 °C)
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Raddrizzatore a ponte;elemento RC
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Indicatore di stato: LED (giallo)
- Applicazione: Filtro contro le interferenze
- Corrente di cortocircuito: 200 a (corrente di cortocircuito condizionale)
- Corrente di spunto massima: 10 a (4 s)
- Isolamento: Separazione sicura, isolamento rinforzato
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 11.12.2025
- TENSIONE NOMINALE D'INGRESSO UN: 120 V CA;110 V CC
- Corrente d'ingresso tipica con un: 7 ma (50 Hz);8 ma (60 Hz)
- Modello contatto: 1 contatto di scambio.
- Corrente permanente limite: 6 A.
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale: 250 V CA
- Tensione ad impulso nominale: 6 kV
- Caratteristiche di isolamento: Linee d'aria e di fuga tra i circuiti: Proprietà di isolamento: Linee d'aria e di fuga tra i circuiti
- Circuiti di aria e di dispersione tra i circuiti: Linee d'aria e linee di fuga tra i circuiti
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT III (relè)
- Tipo di protezione (posizione di installazione): IP54 (posizione di installazione)
- Commutare: Commutare
- Durata meccanica: 2x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 7 ms.
- Tempo di ritardo tipico: 20 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale di contatto: AgSnO, placcato oro
- Tensione di commutazione minima: 5 V (100 ma)
- Corrente di commutazione minima: 10 ma (12 V)
- POTENZA DI SPEGNIMENTO (CARICO OHMICO) MASSIMA: 140 W (24 V CC);20 W (48 V CC);18 W (60 V CC);23 W (110 V CC);40 W (220 V CC);1500 VA (250 V CA)
- Potenza di commutazione minima: 0,12 W.
- Capacità di commutazione: 2 a (a 24 V, DC13);0,2 a (a 110 V, DC13);0,1 a (a 220 V, DC13);3 a (a 24 V, AC15);3 a (a 120 V, AC15);3 a (a 230 V, AC15)
- Frequenza di rete 50/60 Hz
- Tensione nominale (relè elettromeccanico collegato): 60 V CC
- Fusibile d'uscita: 4 a GL/gg NEOZED
- Tensione di caduta tipica: 50 V CA
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT-120UC/21/SO46
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
93.6 V/AC
- Tensione di innesco (max.)
168 V/AC
- Tempo di risposta
7 ms
- Tempo di caduta
20 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgSnO + placcato oro
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
innestabile
IP20
- Temperatura max.
85 °C
- Min. temperatura
-40 °C
- Profondità
94 mm
- Larghezza
6.2 mm
- Altezza
80 mm
- Dim.
(L x A x P) 6.2 x 80 x 94 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Modulo relè 1 scambio 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Modulo relè 1 scambio 10 pz.
Descrizione
PLC-INTERFACE per correnti di disturbo o tensioni di disturbo sul lato di comando. Composto da morsetto di base PLC-BPT-120UC/21/SO46 con collegamento Push-in e relè innestabile in miniatura con contatto di potenza fino a 6 a, 1 contatto di scambio, tensione d'ingresso 120 V AC
