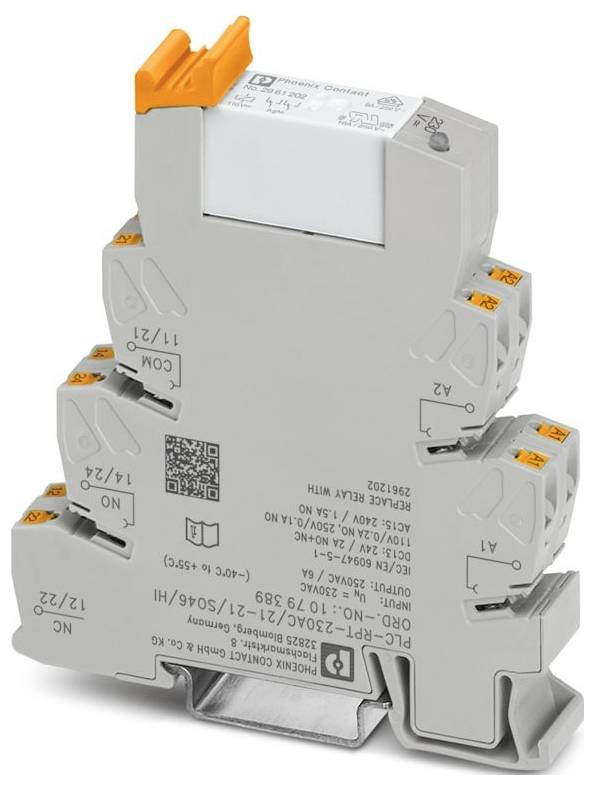

Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Modulo relè 2 scambi 10 pz.
Tipo prodotto
Modulo relè
Tipo contatto
2 scambi
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RPT-230AC/21-21/SO46/HI
Collegamento
Collegamento a molla push-in
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
520,49 €
3
2% = 38,07 €
507,80 €
5
3% = 88,70 €
502,75 €
10
4% = 211,30 €
499,36 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (520,49 € / Pezzo)
520,49 €
IVA escl.
Spedizione gratuita
Solo 5 Set(s) disponibili
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 14 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 50 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 1,04 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- Intervallo di tensione d'ingresso: 190 V c.a. ... 264 V CA (20 °C)
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Raddrizzatore a ponte
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi terminali dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un ponte di potenziale viene quindi eseguito con FBST 8-PLC... o...FBST 500...)
- Applicazione: Filtro contro le interferenze
- Corrente di attivazione massima 15 a (300 ms)
- Isolamento: Isolamento di base;separazione sicura, isolamento rinforzato e 6 kV tra il circuito di ingresso e i percorsi della corrente di contatto in uscita
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 20.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 230 V C.A.
- Corrente d'ingresso tipica con un: 14 ma (50 Hz)
- Indicatore di alimentazione: LED giallo
- Tipo di contatto: 2 contatti di commutazione
- Corrente permanente limite: 6 A.
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione ad impulso nominale: 4 kV
- Caratteristiche di isolamento: Linee d'aria e di fuga tra i circuiti: Proprietà di isolamento: Linee d'aria e di fuga tra i circuiti
- Circuiti di aria e di dispersione tra i circuiti: Linee d'aria e linee di fuga tra i circuiti
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT III (relè)
- Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
- Commutare: Commutare
- Durata meccanica: 3x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV CA (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 10 ms.
- Tempo di ritardo tipico: 8 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni
- Tensione di commutazione minima: 5 V CA/CC (10 ma)
- Corrente di commutazione minima: 10 ma (5 V)
- Potenza di spegnimento (carico ohmico) max.: 140 W (a 24 V DC);85 W (a 48 V DC);60 W (a 60 V DC);44 W (a 110 V DC);57 W (a 220 V DC);1500 va (a 250 V AC)
- Capacità di commutazione: 2 a (a 24 V, DC13);0,2 a (a 250 V, DC13);3 a (a 24 V, AC15);3 a (a 120 V, AC15);3 a (a 250 V, AC15)
- Tensione nominale (relè elettromeccanico collegato): 110 V CC
- Tensione di prova (contatto di commutazione/contatto di commutazione): 2,5 kV AC (50 Hz, 1 min., contatto di commutazione/contatto di commutazione)
- Potenza di perdita in ingresso con un: 3 va
- Soglia di accensione 190 V CA
- Soglia di spegnimento: 170 V CA
- Circuito di ingresso: Circuito RC con interruttore del valore soglia
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT-230AC/21-21/SO46/HI
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
190 V/AC
- Tensione di innesco (max.)
264 V/AC
- Tempo di risposta
10 ms
- Tempo di caduta
8 ms
- Tipo contatto
2 scambi
- Materiale di contatto
AgNi
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
innestabile
IP20
- Temperatura max.
50 °C
- Min. temperatura
-40 °C
- Profondità
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x A x P) 14 x 80 x 94 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563327 Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Modulo relè 2 scambi 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563327 Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Modulo relè 2 scambi 10 pz.
Descrizione
PLC-INTERFACE, composta da morsetto di base PLC-BSC.../21-21/SO46/HI con collegamento Push-in e relè innestabile in miniatura con contatto di potenza, 2 contatti di commutazione, tensione nominale d'ingresso 230 V AC, con soglie di accensione e spegnimento definite
