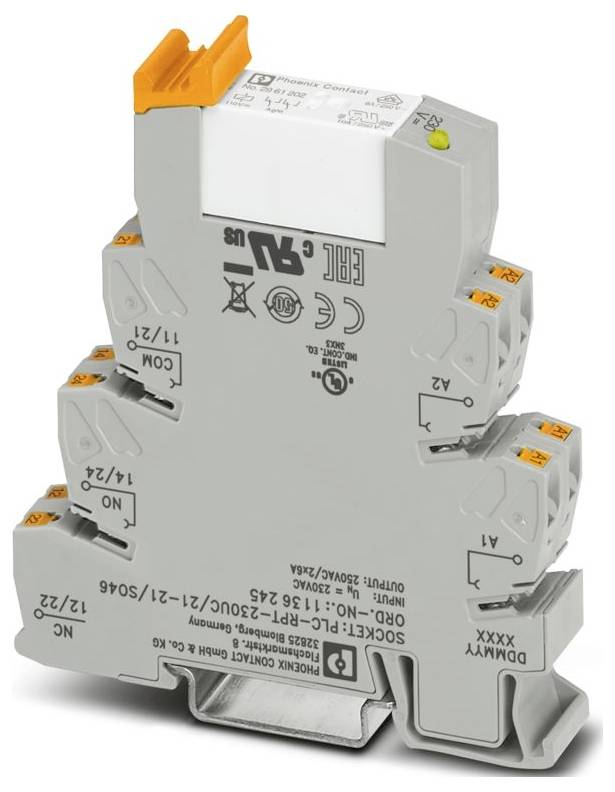

Phoenix Contact PLC-RPT-230UC/21-21/SO46 Modulo relè 2 scambi 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
2 scambi
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RPT-230UC/21-21/SO46
Collegamento
Collegamento a molla push-in
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
217,21 €
3
2% = 15,90 €
211,91 €
5
3% = 37,05 €
209,80 €
10
4% = 88,20 €
208,39 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (217,21 € / Pezzo)
217,21 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 14 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 55 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento: La protezione da contatto dell'articolo deve > essere garantita (con tensioni di 25 V CA/60 V CC) dal convertitore dell'impianto. Si tratta di un dispositivo da incasso senza protezione contro il contatto diretto.
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 2,3 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- Intervallo di tensione d'ingresso: 179,4 V c.a. ... 264,5 V CA (20 °C);171,6 V CC ... 253 V C.C. (20 °C)
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Circuito RC;raddrizzatore a ponte
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Indicatore di stato: LED (giallo)
- Applicazione: Filtro contro le interferenze
- Corrente di attivazione massima 15 a (300 ms)
- Isolamento: Isolamento di base
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 11.12.2025
- TENSIONE NOMINALE D'INGRESSO UN: 230 V CA;220 V CC
- Corrente d'ingresso tipica con un: 8,5 ma (50 Hz);10 ma (60 Hz)
- Tipo di contatto: 2 contatti di commutazione
- Corrente permanente limite: 6 A.
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 4 kV (separazione sicura, isolamento rinforzato e 6 kV tra circuito di ingresso e percorsi della corrente di contatto in uscita)
- Caratteristiche di isolamento: Linee d'aria e di fuga tra i circuiti: Proprietà di isolamento: Linee d'aria e di fuga tra i circuiti
- Circuiti di aria e di dispersione tra i circuiti: Linee d'aria e linee di fuga tra i circuiti
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT III (relè)
- Tipo di protezione (posizione di installazione): IP54 (posizione di installazione)
- Commutare: Commutare
- Durata meccanica: Circa 3 x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 7 ms.
- Tempo di ritardo tipico: 10 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni
- Tensione di commutazione minima: 5 V (10 ma)
- Corrente di commutazione minima: 10 ma (5 V)
- POTENZA DI SPEGNIMENTO (CARICO OHMICO) MASSIMA: 144 W (24 V CC);96 W (48 V CC);60 W (60 V CC);44 W (110 V CC);57 W (220 V CC);1500 VA (250 V CA)
- Potenza di commutazione minima: 0,12 W.
- CAPACITÀ DI COMMUTAZIONE: 2 A (DC13, 24 V);0,2 A (DC13, 250 V);3 A (AC15, 24 V);3 A (AC15, 250 V)
- Frequenza di rete 50/60 Hz
- Tensione nominale (relè elettromeccanico collegato): 110 V CC
- Tensione di caduta tipica: 60 V CA
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT-230UC/21-21/SO46
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
179.4 V/AC
- Tensione di innesco (max.)
264.5 V/AC
- Tempo di risposta
7 ms
- Tempo di caduta
10 ms
- Tipo contatto
2 scambi
- Materiale di contatto
AgNi
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
lavabile RT III
IP20
- Temperatura max.
55 °C
- Min. temperatura
-40 °C
- Profondità
94 mm
- Lunghezza
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x L x A) 94 x 14 x 80 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564983 Phoenix Contact PLC-RPT-230UC/21-21/SO46 Modulo relè 2 scambi 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564983 Phoenix Contact PLC-RPT-230UC/21-21/SO46 Modulo relè 2 scambi 10 pz.
Descrizione
PLC-INTERFACE per correnti di disturbo o tensioni di disturbo sul lato di comando. Composto da morsetto di base con collegamento Push-in e relè innestabile in miniatura con contatto di potenza, 2 contatti di scambio, tensione d'ingresso 230 V AC
