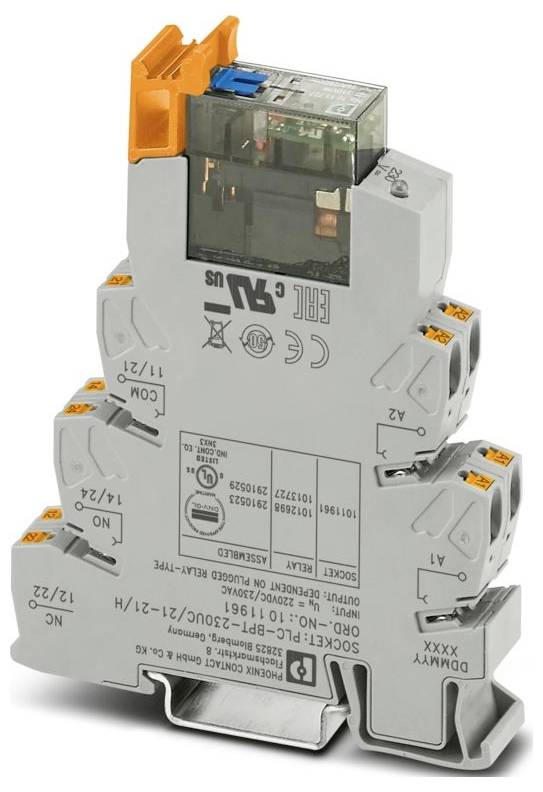

Phoenix Contact PLC-RPT-230UC/21-21AU/MS Modulo relè 2 scambi Singolo 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Singolo
Tipo prodotto
Modulo relè
Tipo contatto
2 scambi
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RPT-230UC/21-21AU/MS
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
24,58 €
3
4% = 3,18 €
23,52 €
5
6% = 7,50 €
23,08 €
10
7% = 17,80 €
22,80 €
25
9% = 52,50 €
22,48 €
50
10% = 123,00 €
22,12 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (24,58 € / Pezzo)
24,58 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 14 mm
- Altezza: 80 mm
- Profondità: 104 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -20 °C a ... 50 °C
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: EN 50178
- Nota: I seguenti valori si applicano quando lo strato di oro è distrutto
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: 1,15 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- Intervallo di tensione d'ingresso: 207 V c.a. ... 264,5 V CA (20 °C);209 V CC ... 264 V C.C. (20 °C)
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Raddrizzatore a ponte | raddrizzatore a ponte
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Applicazione: Interruttore manuale
- Corrente di attivazione massima 12 a (20 ms)
- Proprietà d'isolamento: Norme / disposizioni: Proprietà d'isolamento: Norme / disposizioni
- Isolamento: Separazione sicura, isolamento rinforzato
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 12.09.2025
- TENSIONE NOMINALE D'INGRESSO UN: 230 V CA;220 V CC
- Corrente d'ingresso tipica con un: 5 ma
- Indicatore di alimentazione: LED giallo
- Tipo di contatto: 2 contatti di commutazione
- Corrente permanente limite: 6 A.
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- UL, STATI UNITI: UL, STATI UNITI
- Norme / disposizioni: Norme / disposizioni
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale: 250 V CA
- Tensione ad impulso nominale: 6 kV
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT II (relè)
- Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
- Commutare: Commutare
- Durata meccanica: 5 x 106 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 6 ms (220 V DC);3 ms ... 15 ms (230 V CA)
- Tempo di risposta tipico: 10 ms (220 V CC)
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni, placcato oro
- Tensione di commutazione minima: 12 V (10 ma)
- Corrente di commutazione minima: 10 ma (12 V)
- POTENZA DI SPEGNIMENTO (CARICO OHMICO) MASSIMA: 192 W (24 V CC);62 W (48 V CC);42 W (60 V CC);55 W (110 V CC);66 W (220 V CC);2000 VA (250 V CA)
- CAPACITÀ DI COMMUTAZIONE: 1 A (24 V (DC13));1,5 A (230 V, AC15)
- Intervallo di tempo di caduta tipico: 3 ms ... 15 ms (230 V CA)
- Commutazione: In caso di strato dorato distrutto: Commutazione: In caso di strato dorato distrutto
- Tensione nominale (relè elettromeccanico collegato): 110 V CC
- Tensione di prova (contatto di commutazione/contatto di commutazione): 2,5 kVeff (50 Hz, 1 min., contatto di commutazione/contatto di commutazione)
- Tipo di imballaggio
Singolo
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT-230UC/21-21AU/MS
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
207 V/AC
- Tensione di innesco (max.)
264.5 V/AC
- Tempo di risposta
6 ms
- Tempo di caduta
10 ms
- Tipo contatto
2 scambi
- Materiale di contatto
AgNi placcato oro
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
2000 VA
- Caratteristiche
con LED
IP20
- Temperatura max.
50 °C
- Min. temperatura
-20 °C
- Profondità
104 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x A x P) 14 x 80 x 104 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3580279 Phoenix Contact PLC-RPT-230UC/21-21AU/MS Modulo relè 2 scambi Singolo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3580279 Phoenix Contact PLC-RPT-230UC/21-21AU/MS Modulo relè 2 scambi Singolo 1 pz.
Descrizione
PLC-INTERFACE, composta da zoccolo per relè e relè a contatto placcato oro multistrato a innesto con azionamento manuale, LED di stato integrato, collegamento Push-in, 2 contatti di scambio, raddrizzatore a ponte, TENSIONE D'INGRESSO: 230 V CA / 220 V CC
