Phoenix Contact PLC-RPT-230UC/21HC/EX Modulo relè 1 scambio Pezzo 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RPT-230UC/21HC/EX
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
217,21 €
3
2% = 15,90 €
211,91 €
5
3% = 37,05 €
209,80 €
10
4% = 88,20 €
208,39 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (217,21 € / Pezzo)
217,21 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 14 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 55 °C;-40 °C ... 60 °C (UL)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- ATEX: ATEX
- IECEx: IECEx
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: 1,04 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- Intervallo di tensione d'ingresso: 179,4 V c.a. ... 264,5 V CA (20 °C);171,6 V CC ... 264 V C.C. (20 °C)
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Raddrizzatore a ponte | raddrizzatore a ponte
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi terminali dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un ponte di potenziale viene quindi eseguito con FBST 8-PLC... o...FBST 500...)
- Applicazione: Correnti continue elevate;aree a rischio di esplosione
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Corrente di attivazione massima 30 a (300 ms)
- Proprietà d'isolamento: Norme / disposizioni: Proprietà d'isolamento: Norme / disposizioni
- Isolamento: Separazione sicura, isolamento rinforzato
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 11.12.2025
- TENSIONE NOMINALE D'INGRESSO UN: 230 V CA;220 V CC
- Corrente d'ingresso tipica con un: 4,5 ma
- Indicatore di alimentazione: LED giallo
- Modello contatto: 1 contatto di scambio.
- Corrente permanente limite: 10 a (Derating);6 a (il valore si riferisce alle connessioni 12. Se i collegamenti 12 sono ponticellati, si applica il valore normale.)
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- Norme / disposizioni: Norme / disposizioni
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale: 250 V CA
- Tensione ad impulso nominale: 6 kV
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT III (relè)
- Commutare: Commutare
- Durata meccanica: 3x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV CA (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 7 ms.
- Tempo di ritardo tipico: 10 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni
- Tensione di commutazione minima: 12 V CA/CC (10 ma)
- Corrente di commutazione minima: 10 ma (12 V)
- POTENZA DI SPEGNIMENTO (CARICO OHMICO) MASSIMA: 240 W (24 V CC);58 W (48 V CC);48 W (60 V CC);50 W (110 V CC);80 W (220 V CC);2500 VA (250 V CA)
- CAPACITÀ DI COMMUTAZIONE: 2 A (24 V (DC13));0,2 A (110 V (DC13));0,2 A (250 V (DC13) );6 A (24 V (AC15));6 A (120 V (AC15));6 A (250 V (AC15))
- Tensione nominale (relè elettromeccanico collegato): 110 V CC
- Potenza di spegnimento (carico ohmico) massima ponticellata: 144 W (con valore 24 V CC si applica alle porte 12. Se i collegamenti 12 sono ponticellati, si applica il valore normale.);1500 va (a 250 V CA si applica il collegamento 12. Se i collegamenti 12 sono ponticellati, si applica il valore normale.)
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- Standard GB: Standard GB
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT-230UC/21HC/EX
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
179.4 V/AC
- Tensione di innesco (max.)
264.5 V/AC
- Tempo di risposta
7 ms
- Tempo di caduta
10 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgNi
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
2500 VA
- Caratteristiche
innestabile
IP20
- Temperatura max.
60 °C
- Min. temperatura
-40 °C
- Profondità
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x A x P) 14 x 80 x 94 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX Modulo relè 1 scambio Pezzo 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX Modulo relè 1 scambio Pezzo 10 pz.
Descrizione

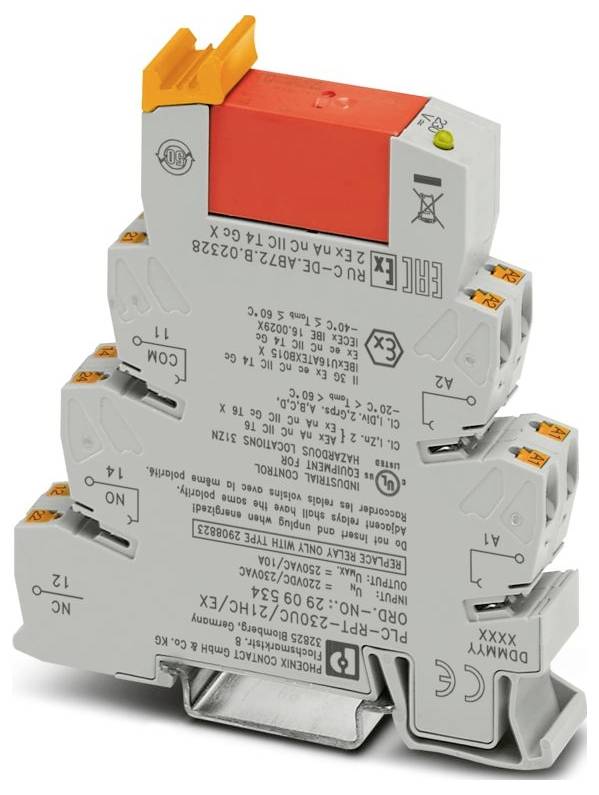

PLC-INTERFACE, composta da morsetto di base montabile su guida portante in 14 mm con collegamento Push-in e relè innestabile con contatto di potenza 10A, 1 contatto di scambio, tensione d'ingresso 230 V AC/220 V DC. Approvato secondo ATEX/IECEx (zona 2) ed ex-zone classe i, div. 2.
