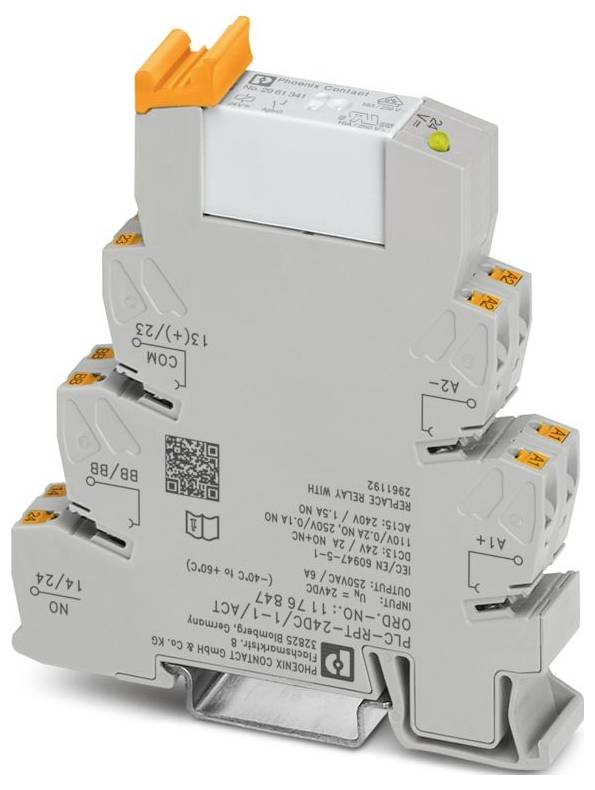

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Modulo relè 2 NA 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
2 NA
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RPT- 24DC/ 1- 1/ACT
Collegamento
Collegamento a molla push-in
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
14,75 €
3
5% = 2,19 €
14,02 €
5
7% = 5,15 €
13,72 €
10
8% = 12,30 €
13,52 €
25
10% = 36,00 €
13,31 €
50
11% = 84,00 €
13,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (14,75 € / Pezzo)
14,75 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²;2x 0,5 mm² ... 1 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 14 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- Dissipazione di potenza massima alla condizione nominale: 0,43 W.
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 20,2 V DC ... 33,6 V C.C. (20 °C)
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Protezione da inversione di polarità | diodo di protezione da inversione di polarità;diodo di oscillazione libera | diodo di oscillazione libera
- Tensione di commutazione massima: 250 V AC/DC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi terminali dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un ponte di potenziale viene quindi eseguito con FBST 8-PLC... o...FBST 500...)
- Applicazione: Funzione di uscita
- Corrente di attivazione massima 25 a (20 ms)
- Isolamento: Isolamento di base
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 12.09.2025
- TENSIONE NOMINALE D'INGRESSO UN: 24 V DC
- Corrente d'ingresso tipica con un: 18 ma
- Indicatore di alimentazione: LED giallo
- Modello contatto: 2 dispositivi di chiusura
- Corrente permanente limite: 6 A.
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- Norme / disposizioni: Norme / disposizioni
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 4 kV (separazione sicura, isolamento rinforzato e 6 kV tra circuito di ingresso e percorsi della corrente di contatto in uscita)
- Caratteristiche di isolamento: Linee d'aria e di fuga tra i circuiti: Proprietà di isolamento: Linee d'aria e di fuga tra i circuiti
- Circuiti di aria e di dispersione tra i circuiti: Linee d'aria e linee di fuga tra i circuiti
- Tipo di protezione (base relè): IP20
- Tipo di protezione (relè): RT III
- Tipo di protezione (posizione di installazione): ≤ IP54
- Commutare: Commutare
- Durata meccanica: 3x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV eff (50 Hz, 1 min.)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 8 ms.
- Tempo di ritardo tipico: 10 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni
- Tensione di commutazione minima: 5 V (10 ma)
- Corrente di commutazione minima: 10 ma (5 V)
- POTENZA DI SPEGNIMENTO (CARICO OHMICO) MASSIMA: 144 W (24 V CC);96 W (48 V CC);60 W (60 V CC);44 W (110 V CC);60 W (220 V CC);1500 VA (250 V CA)
- Potenza di commutazione minima: 50 mW
- CAPACITÀ DI COMMUTAZIONE: 2 A (24 V (DC13));0,2 A (250 V (DC-13));3 A (24 V (AC15));3 A (120 V (AC15));3 A (250 V (AC15))
- Tensione di prova (contatto aperto): 1 kVeff (50 Hz, 1 min.)
- Tensione nominale (relè elettromeccanico collegato): 24 V CC
- Potenza di perdita in ingresso con un: 0,43 W.
- Tensione di prova (dispositivo di chiusura/dispositivo di chiusura): 2,5 kV eff (50 Hz, 1 min.)
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT- 24DC/ 1- 1/ACT
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
20.2 V/DC
- Tensione di innesco (max.)
33.6 V/DC
- Tempo di risposta
8 ms
- Tempo di caduta
10 ms
- Tipo contatto
2 NA
- Materiale di contatto
AgNi
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
con diodo di protezione contro l'inversione di polarità
IP20
- Temperatura max.
70 °C
- Min. temperatura
-40 °C
- Profondità
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x A x P) 14 x 80 x 94 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Modulo relè 2 NA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Modulo relè 2 NA 1 pz.
Descrizione
PLC-INTERFACE per funzioni di output, composta da morsetto base PLC-BPT.../ACT con collegamento Push-in e relè in miniatura a innesto con contatto di potenza, per il montaggio su guida portante NS 35/7,5, 2 contatti NA (1-1), tensione d'ingresso 24 V DC
Testo tradotto automaticamente
Testo tradotto automaticamente
