Acquista Phoenix Contact PLC-RPT- 24DC/21/MS Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 1 pz. da Conrad

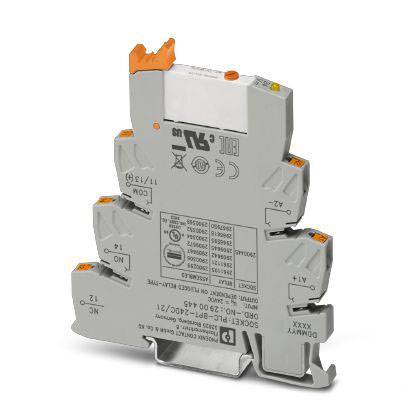

Un dispositivo elettrico grigio a tre strati con pulsanti arancioni e indicazioni. Utilizzato per scopi di cablaggio e connessione nei quadri elettrici.

Schema di un relè con terminali dell'avvolgimento A1 e A2, simbolo del diodo, e morsetti di contatto 11, 12, 14.

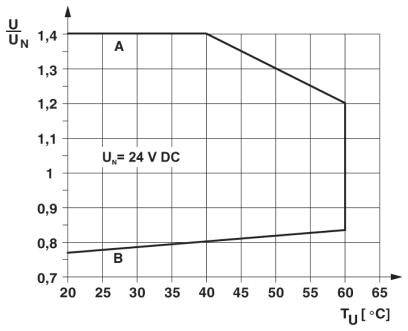

Diagramma mostra il rapporto di tensione (U/UN) in funzione della temperatura (TU). 'UN = 24 V DC'. Andamento: in crescita da 0,8 a 20°C fino a 1,3 a 60°C. Marcature 'A' e 'B'.

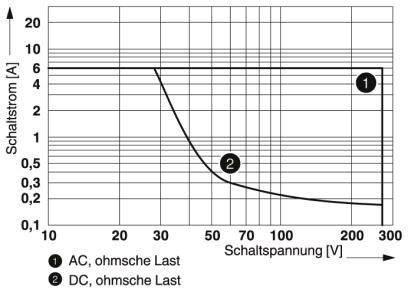

Il diagramma mostra la relazione tra corrente di commutazione (A) e tensione di commutazione (V) per corrente alternata (AC) e corrente continua (DC). La curva diminuisce con l'aumento della tensione.

1/4

Tipo prodotto

Modulo relè

Tipo contatto

1 scambio

Tensione nom.

24 V/DC

Tensione di commutazione max

250 V DC/AC

Corrente di commut. max.

6 A

Scheda tecnica (PDF)

Consegna entro Lun. 21 Set.

40 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (18,84 € / Pezzo)

18,84 €

IVA escl.

Segnala un problema

Dati tecnici

Dissipazione di potenza alla condizione nominale: 0,22 W.
Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...)
Tensione di commutazione minima: 5 V (a 100 mA)
Corrente di commutazione minima: 10 mA (a 12 V)
Corrente di accensione massima: 10 A (4 s)
Potenza di spegnimento (carico ohmico) massima:
140 W (A 24 V CC)
20 W (A 48 V CC)
18 W (A 60 V CC)
23 W (A 110 V CC)
40 W (A 220 V CC)
1500 VA (A 250 V CA)
Capacità di commutazione:
2 A (A 24 V, DC13)
0,2 A (A 110 V, DC13)
0,1 A (A 220 V, DC13)
3 A (A 24 V, AC15)
3 A (A 120 V, AC15)
3 A (A 230 V, AC15)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Allineabile senza distanza
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
Sezione conduttore AWG: 26... 14
Categoria di sovratensione III

Tipo prodotto: Modulo relè

Tipo: PLC-RPT- 24DC/21/MS

Collegamento: morsetto Push-In

Tempo di risposta: 5 ms

Tempo di caduta: 8 ms

Tipo contatto: 1 scambio

Materiale di contatto: AgSnO

Tensione nom.: 24 V/DC

Tensione di commutazione max: 250 V DC/AC

Corrente di commut. max.: 6 A

Durata meccanica: 1x 10⁷ cicli di commutazione

Caratteristiche: con LED

: Tipo di protezione a relè RT II

Temperatura max.: +60 °C

Min. temperatura: -40 °C

Lunghezza: 94 mm

Larghezza: 6.2 mm

Altezza: 80 mm

Dim.: (L x L x A) 94 x 6.2 x 80 mm

Contenuto: 1 pz.

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2225768 Phoenix Contact PLC-RPT- 24DC/21/MS Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225768 Phoenix Contact PLC-RPT- 24DC/21/MS Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 1 pz.

Descrizione

Relè a tenuta RT-III. Separazione sicura secondo DIN EN 50178 tra bobina e contatto.

Testo tradotto automaticamente.
