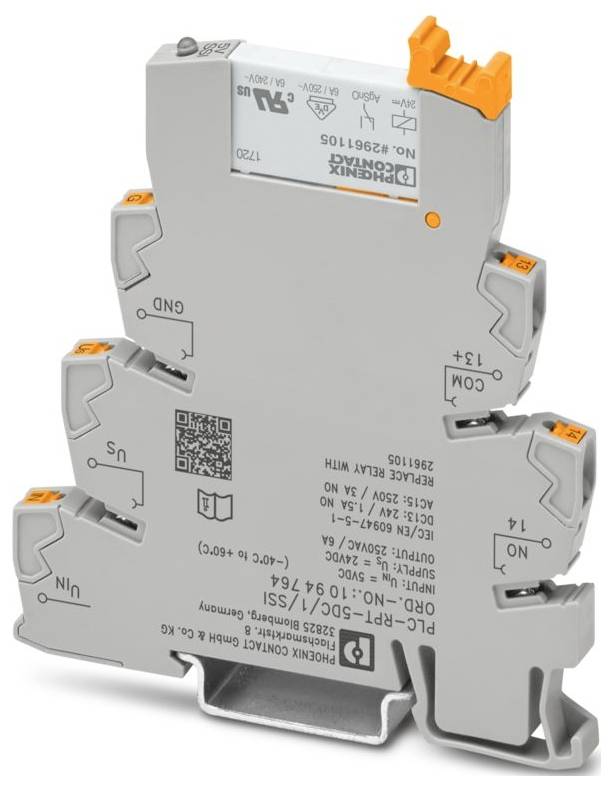

Phoenix Contact PLC-RPT- 5DC/1/SSI Modulo relè 24 V/DC 1 NA 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
1 NA
Tensione nom.
24 V/DC
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RPT- 5DC/1/SSI
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
315,57 €
3
2% = 23,07 €
307,88 €
5
3% = 53,80 €
304,81 €
10
4% = 128,10 €
302,76 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (315,57 € / Pezzo)
315,57 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 6,2 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,22 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- Intervallo di tensione d'ingresso: 4,5 V DC ... 6 V CC
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Protezione da sovratensione
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Applicazione: Fonti di segnale deboli
- Alimentazione: Alimentazione
- Corrente di cortocircuito: 200 a (corrente di cortocircuito condizionale)
- Corrente d'ingresso: 9 mA
- Corrente di spunto massima: 10 a (4 s)
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 12.09.2025
- TENSIONE NOMINALE D'INGRESSO UN: 5 V DC
- Corrente d'ingresso tipica con un: 1 ma
- Indicatore di alimentazione: LED giallo
- Modello contatto: 1 dispositivo di chiusura
- Corrente permanente limite: 6 A.
- Tipo di contatto: Contatto di potenza
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale 250 V.
- Intervallo di tensione relativo a US: 0,8 ... 1.2
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
- Commutare: Commutare
- Durata meccanica: 2x 107 cicli di commutazione
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 5 ms.
- Tempo di ritardo tipico: 7 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: AgSnO
- Tensione di commutazione minima: 12 V CA/CC
- Corrente di commutazione minima: 10 ma
- Potenza di spegnimento (carico ohmico) max.: 140 W (a 24 V DC);20 W (a 48 V DC);18 W (a 60 V DC);23 W (a 110 V DC);40 W (a 220 V DC);1500 va (a 250 V AC)
- Potenza di commutazione minima: 120 mW
- Proprietà d'isolamento: Bobina/contatto: Proprietà d'isolamento: Bobina/contatto
- Resistenza alla tensione a impulso nominale: 6 kV
- Tensione nominale (relè elettromeccanico collegato): 24 V CC
- Fusibile d'uscita: 4 a GL/gg NEOZED
- Tensione nominale di alimentazione 24 V CC (US)
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT- 5DC/1/SSI
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
4.5 V/DC
- Tensione di innesco (max.)
6 V/DC
- Tempo di risposta
5 ms
- Tempo di caduta
7 ms
- Tipo contatto
1 NA
- Materiale di contatto
AgSnO
- Tensione nom.
24 V/DC
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
innestabile
IP20
- Temperatura max.
60 °C
- Min. temperatura
-25 °C
- Profondità
94 mm
- Larghezza
6.2 mm
- Altezza
80 mm
- Dim.
(L x A x P) 6.2 x 80 x 94 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI Modulo relè 24 V/DC 1 NA 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI Modulo relè 24 V/DC 1 NA 10 pz.
Descrizione
PLC-INTERFACE, composta da morsetto di base con collegamento Push-in e relè innestabile in miniatura con circuito amplificatore interno e un adeguato alimentatore ausiliario per sorgenti di segnale deboli, 1 contatto NA, tensione nominale in ingresso 5 V DC
