Immagine simile

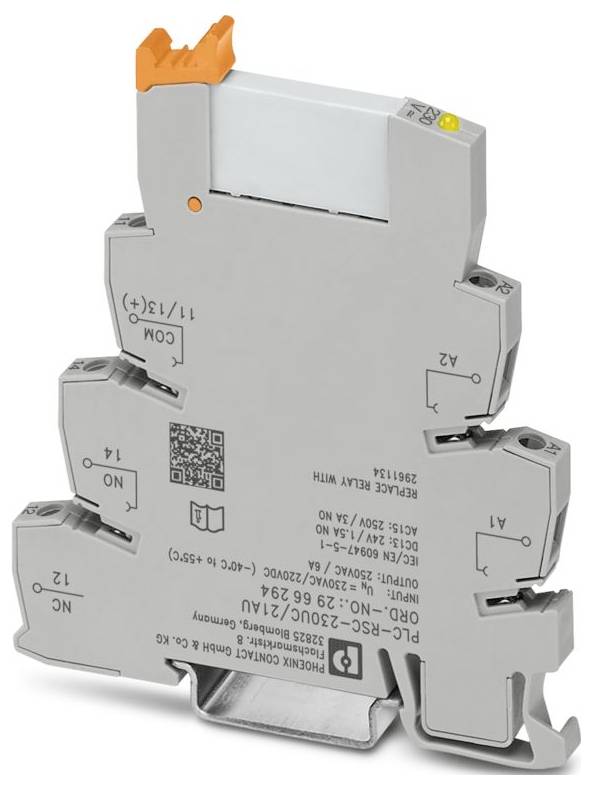

Phoenix Contact PLC-RSC-230UC/21AU Modulo relè 1 scambio 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RSC-230UC/21AU
Collegamento
A vite
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
176,22 €
3
2% = 12,90 €
171,92 €
5
3% = 30,05 €
170,21 €
10
4% = 71,50 €
169,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (176,22 € / Pezzo)
176,22 €
IVA escl.
Spedizione gratuita
Solo 8 Set(s) disponibili
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,6 Nm ... 0,8 Nm
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1,5 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 6,2 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 55 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60947-5-1
- Nota: I seguenti valori si applicano quando lo strato di oro è distrutto
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,74 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- Intervallo di tensione d'ingresso: 179,4 V c.a. ... 264,5 V CA (20 °C);171,6 V CC ... 253 V C.C. (20 °C)
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Raddrizzatore a ponte | raddrizzatore a ponte
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Applicazione: Universale
- Corrente di cortocircuito: 200 a (corrente di cortocircuito condizionale)
- Corrente di attivazione massima: 50 ma
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 12.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 230 V CA;220 V CC
- Corrente d'ingresso tipica con un: 3,2 ma (con un = 230 V CA);3 ma (con un = 220 V CC)
- Indicatore di alimentazione: LED giallo
- Modello contatto: 1 contatto di scambio.
- Corrente permanente limite: 6 A.
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale 250 V.
- Tipo di protezione (base relè): IP20 (base relè)
- Commutare: Commutare
- Durata meccanica: 2x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV CA (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 7 ms.
- Tempo di ritardo tipico: 15 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale di contatto: AgSnO, placcato oro
- Tensione di commutazione minima: 5 V (a 100 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Potenza di spegnimento (carico ohmico) max.: 140 W (a 24 V DC);20 W (a 48 V DC);18 W (a 60 V DC);23 W (a 110 V DC);40 W (a 220 V DC);1500 va (a 250 V AC)
- Capacità di commutazione: 2 a (a 24 V, DC13);0,2 a (a 110 V, DC13);0,1 a (a 220 V, DC13);3 a (a 24 V, AC15);3 a (a 120 V, AC15);3 a (a 230 V, AC15)
- Commutazione: In caso di strato dorato distrutto: Commutazione: In caso di strato dorato distrutto
- Proprietà d'isolamento: Bobina/contatto: Proprietà d'isolamento: Bobina/contatto
- Resistenza alla tensione a impulso nominale: 6 kV
- Tensione nominale (relè elettromeccanico collegato): 60 V CC
- Fusibile d'uscita: 4 a GL/gg NEOZED
- Tipo prodotto
Modulo relè
- Tipo
PLC-RSC-230UC/21AU
- Collegamento
A vite
- Colore
Grigio
- Tensione di innesco (min.)
179.4 V/AC
- Tensione di innesco (max.)
264.5 V/AC
- Tempo di risposta
7 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgSnO + placcato oro
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
innestabile
IP20
- Temperatura max.
55 °C
- Min. temperatura
-40 °C
- Profondità
94 mm
- Larghezza
6.2 mm
- Altezza
80 mm
- Dim.
(L x A x P) 6.2 x 80 x 94 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3580400 Phoenix Contact PLC-RSC-230UC/21AU Modulo relè 1 scambio 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3580400 Phoenix Contact PLC-RSC-230UC/21AU Modulo relè 1 scambio 10 pz.
Descrizione
PLC-INTERFACE, composta da morsetto di base PLC-BSC.../21 con collegamento a vite e relè innestabile in miniatura con contatto dorato a più strati, per il montaggio su guida portante NS 35/7,5, 1 contatto di scambio, tensione d'ingresso 230 V AC/220 V DC
