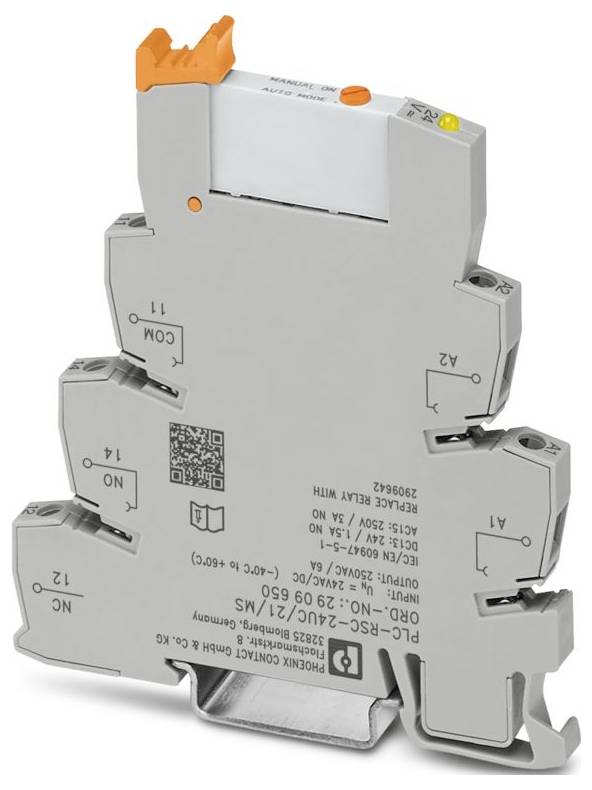

Phoenix Contact PLC-RSC- 24UC/21/MS Modulo relè 1 scambio Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione di commutazione max
250 V DC/AC
Tipo
PLC-RSC- 24UC/21/MS
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
20,48 €
3
4% = 2,67 €
19,59 €
5
6% = 6,20 €
19,24 €
10
7% = 14,80 €
19,00 €
25
9% = 43,75 €
18,73 €
50
10% = 102,50 €
18,43 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (20,48 € / Pezzo)
20,48 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,6 Nm ... 0,8 Nm
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1,5 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 6,2 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60664;IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento: Per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi terminali dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un ponte di potenziale viene quindi eseguito con FBST 8-PLC... O FBST 500...
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,26 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- INTERVALLO DI TENSIONE D'INGRESSO: 19,4 V C.A./C.C. ... 33,6 V CA/CC (20 °C)
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Raddrizzatore a ponte | raddrizzatore a ponte
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi terminali dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un ponte di potenziale viene quindi eseguito con FBST 8-PLC... o...FBST 500...)
- Applicazione: Interruttore manuale
- Corrente di cortocircuito: 200 a (corrente di cortocircuito condizionale)
- Corrente di spunto massima: 10 a (4 s)
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 12.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 24 V CA/CC
- Corrente d'ingresso tipica con un: 11 ma (con un = 24 V CA);8,5 ma (con un = 24 V CC)
- Indicatore di alimentazione: LED giallo
- Modello contatto: 1 contatto di scambio.
- Corrente permanente limite: 6 A.
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- Norme / disposizioni: Norme / disposizioni
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale 250 V.
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT II (relè)
- Commutare: Commutare
- Durata meccanica: 1 volta 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV CA (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 6 ms.
- Tempo di ritardo tipico: 15 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: AgSnO
- Tensione di commutazione minima: 5 V (a 100 mA)
- Corrente di commutazione minima: 10 ma (12 V)
- Potenza di spegnimento (carico ohmico) max.: 140 W (a 24 V DC);20 W (a 48 V DC);18 W (a 60 V DC);23 W (a 110 V DC);40 W (a 220 V DC);1500 va (a 250 V AC)
- Capacità di commutazione: 2 a (a 24 V, DC13);0,2 a (a 110 V, DC13);0,1 a (a 220 V, DC13);3 a (a 24 V, AC15);3 a (a 120 V, AC15);3 a (a 230 V, AC15)
- Proprietà d'isolamento: Bobina/contatto: Proprietà d'isolamento: Bobina/contatto
- Resistenza alla tensione a impulso nominale: 6 kV
- Tensione nominale (relè elettromeccanico collegato): 24 V CC
- Fusibile d'uscita: 4 a GL/gg NEOZED
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
PLC-RSC- 24UC/21/MS
- Collegamento
A vite
- Tensione di innesco (min.)
19.4 V/AC
19.4 V/DC
- Tensione di innesco (max.)
33.6 V/AC
33.6 V/DC
- Tempo di risposta
6 ms
- Tempo di caduta
15 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgSnO
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
innestabile
IP20
- Temperatura max.
60 °C
- Min. temperatura
-40 °C
- Profondità
94 mm
- Larghezza
6.2 mm
- Altezza
80 mm
- Dim.
(L x A x P) 6.2 x 80 x 94 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3580289 Phoenix Contact PLC-RSC- 24UC/21/MS Modulo relè 1 scambio Pezzo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3580289 Phoenix Contact PLC-RSC- 24UC/21/MS Modulo relè 1 scambio Pezzo 1 pz.
Descrizione
PLC-INTERFACE, composta da morsetto di base PLC-BSC.../21 con collegamento a vite e relè innestabile in miniatura con contatto di potenza e azionamento manuale, 1 contatto di scambio, tensione d'ingresso 24 V AC/DC
