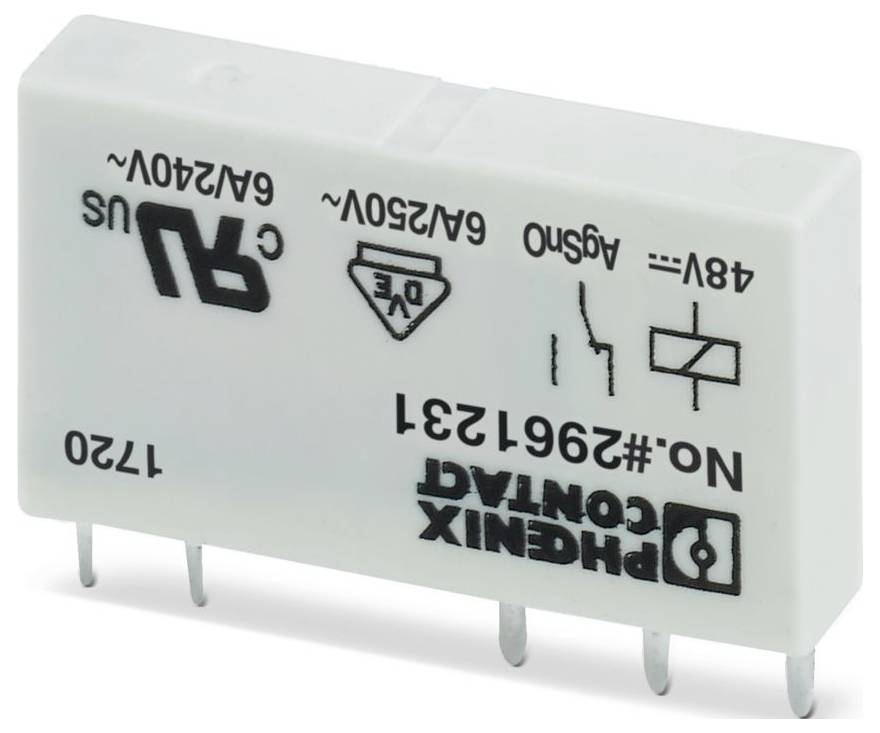

Phoenix Contact REL-MR- 48DC/21 Relè in miniatura Tensione nom.: 48 V/DC 1 scambio 10 pz.
Tipo prodotto
Relè in miniatura
Tipo contatto
1 scambio
Tensione nom.
48 V/DC
Tensione di commutazione max
250 V DC/AC
Tipo
REL-MR- 48DC/21
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (12,00 € / Pezzo)
119,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di collegamento: Spina / collegamento saldato
- Larghezza: 5 mm
- Altezza: 28 mm
- Profondità: 15 mm
- Colore: Bianco (RAL 9010)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: RT III
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60664;EN 50178;EN 61810-1
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,22 W.
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 28,8 V DC ... 132 V DC
- Riferimento di montaggio: Allineabile senza distanza
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Corrente di spunto massima: 10 a (4 s)
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 05.09.2025
- TENSIONE NOMINALE D'INGRESSO UN: 48 V DC
- Corrente d'ingresso tipica con un: 4,5 ma
- Modello contatto: 1 contatto di scambio.
- Corrente permanente limite: 6 A.
- Commutare: Commutare
- Durata meccanica: 2x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV CA (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Non polarizzato
- Tempo di risposta tipico: 5 ms.
- Tempo di ritardo tipico: 2,5 ms.
- Resistenza bobina: 10618 Ω ±10 % (a 20 °C)
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: AgSnO
- Tensione di commutazione minima: 5 V (a 100 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Potenza di spegnimento (carico ohmico) max.: 140 W (a 24 V DC);20 W (a 48 V DC);18 W (a 60 V DC);23 W (a 110 V DC);40 W (a 220 V DC);1500 va (a 250 V AC)
- Capacità di commutazione: 2 a (a 24 V, DC13);0,2 a (a 110 V, DC13);0,1 a (a 220 V, DC13);3 a (a 24 V, AC15);3 a (a 120 V, AC15);3 a (a 230 V, AC15)
- Tipo prodotto
Relè in miniatura
- Tipo
REL-MR- 48DC/21
- Collegamento
Spina
A saldare
- Tempo di risposta
5 ms
- Tempo di caduta
2.5 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgSnO
- Tensione nom.
48 V/DC
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Potenza bobina
0.22 W
- Caratteristiche
lavabile RT III
RT III
- Temperatura max.
85 °C
- Min. temperatura
-40 °C
- Lunghezza
15 mm
- Larghezza
5 mm
- Altezza
28 mm
- Dim.
(L x L x A) 15 x 5 x 28 mm
- Contenuto
10 pz.
- Profondità
15 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3580397 Phoenix Contact REL-MR- 48DC/21 Relè in miniatura Tensione nom.: 48 V/DC 1 scambio 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3580397 Phoenix Contact REL-MR- 48DC/21 Relè in miniatura Tensione nom.: 48 V/DC 1 scambio 10 pz.
Descrizione
Relè in miniatura a innesto, con contatto di potenza, 1 contatto di scambio, tensione d'ingresso 48 V DC
