Phoenix Contact REL-PR3-48DC/3X21 Relè 48 V/DC 16 A 3 scambi 1 pz. Pezzo

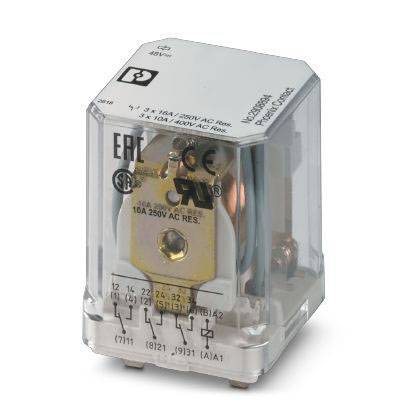

Un interruttore elettrico trasparente con più connessioni e certificazioni di sicurezza sulla superficie.

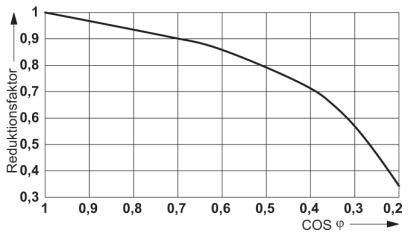

Il grafico mostra il fattore di riduzione in funzione di COS φ; la curva scende da 1 a COS φ = 0 fino a 0,3 a COS φ = 0,2. Gli assi sono etichettati.

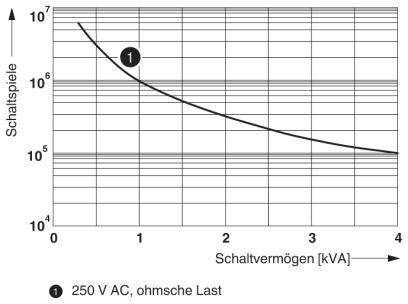

Il diagramma mostra la potenza di commutazione in kVA contro il numero di cicli di commutazione. La curva al punto 1 (250 V AC, carico ohmico) diminuisce con l'aumentare della potenza di commutazione.

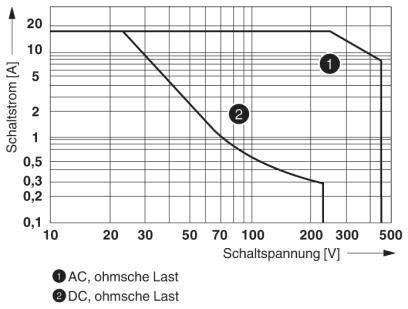

Il diagramma mostra una curva caratteristica della corrente di commutazione (0-20 A) in relazione alla tensione di commutazione (10-500 V) per 'Carico AC, ohmico' e 'Carico DC, ohmico'.

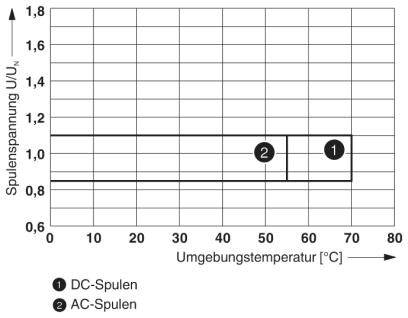

Il diagramma mostra la tensione della bobina (U/Uₙ) in funzione della temperatura ambiente (°C). Curva 1 per bobine in corrente continua e curva 2 per bobine in corrente alternata.

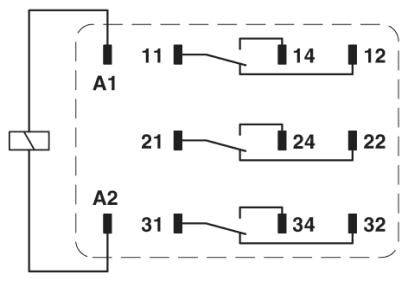

Schema elettrico di un relè con morsetti bobina A1, A2 e contatti commutatori da 11 a 34, che collegano diversi punti di commutazione.
1/6
Immagine simile
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè
Tensione nominale bobina
48 V/DC
Tipo contatto
3 scambi
Tensione di commutazione max
440 V/AC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Ven 6 Nov
98 Pezzo(i)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (21,99 € / Pezzo)
21,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Tipo di protezione: RT I
  • Corrente d'ingresso tipica con un: 28 mA
  • Tensione di commutazione minima: 10 V (a 24 mA)
  • Corrente di commutazione minima: 10 mA (a 24 V)
  • Corrente di accensione massima: 50 A (20 ms. Dispositivo di chiusura)
  • Potenza di spegnimento (carico ohmico) massima:
  • 384 W (A 24 V CC)
  • 108 W (A 60 V CC)
  • 52 W (A 110 V CC)
  • 70 W (A 220 V CC)
  • Tensione ad impulso nominale: 4 kV
  • Isolamento: Isolamento di base
  • Grado di inquinamento: 3
  • Categoria di sovratensione III
Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tipo

REL-PR3-48DC/3X21

Tensione nominale bobina

48 V/DC

Tipo contatto

3 scambi

Materiale di contatto

AgNi

Tensione di commutazione max

440 V/AC

Corrente di commut. max.

16 A

Max. potenza di commutazione

384 W

Collegamento

Connettore

Tensione di isolamento

250 V/AC

Tempo di risposta

20 ms

Tempo di caduta

15 ms

Durata meccanica

107 commutazioni

Caratteristiche

innestabile

Min. temperatura

-40 °C

Temperatura max.

+70 °C

Larghezza

38.6 mm

Altezza

36.1 mm

Profondità

45.5 mm

Dim.

(L x A x P) 38.6 x 36.1 x 45.5 mm

Contenuto

1 pz.

Compatibile RoHS

Sì

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2225757 Phoenix Contact REL-PR3-48DC/3X21 Relè 48 V/DC 16 A 3 scambi 1 pz. Pezzo

Scheda tecnica 2225757 Phoenix Contact REL-PR3-48DC/3X21 Relè 48 V/DC 16 A 3 scambi 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225757 Phoenix Contact REL-PR3-48DC/3X21 Relè 48 V/DC 16 A 3 scambi 1 pz. Pezzo

Descrizione

Relè ad alte prestazioni a innesto con contatti di potenza, 3 contatti di commutazione, tensione bobina: 48 V CC

Testo tradotto automaticamente.
