Immagine simile

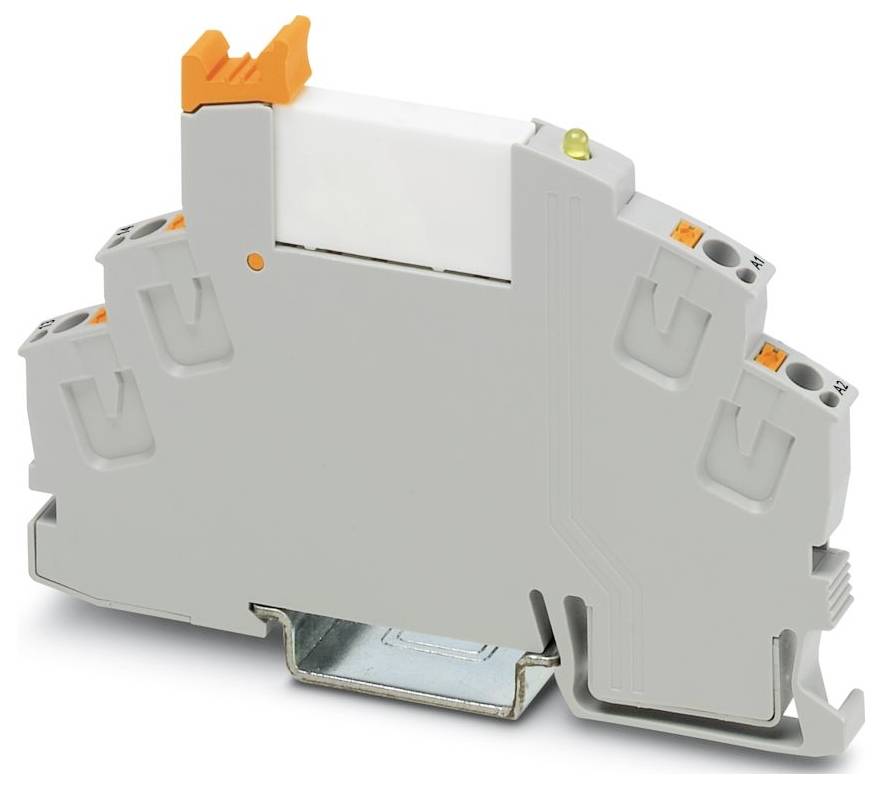

Phoenix Contact RIF-0-RPT-12DC/ 1 Modulo relè 1 NA 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
1 NA
Tensione di commutazione max
250 V DC/AC
Tipo
RIF-0-RPT-12DC/ 1
Collegamento
Collegamento a molla push-in
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
75,40 €
3
3% = 6,27 €
73,31 €
5
4% = 14,60 €
72,48 €
10
5% = 34,80 €
71,92 €
25
5% = 102,50 €
71,30 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (75,40 € / Pezzo)
75,40 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Completa RIFLINE
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (tubetto terminale con boccola in plastica)
- Sezione del conduttore rigido: 0,14 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 6,2 mm
- Altezza: 93 mm
- Profondità: 66 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,19 W.
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 9,6 V DC ... 18 V C.C. (20 °C)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Riferimento di montaggio: Allineabile senza distanza
- Soppressore: diodo di ricircolo
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Applicazione: Universale
- Corrente di spunto massima: 10 a (4 s)
- Isolamento: Separazione sicura
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 20.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 12 V DC
- Gamma di tensioni di ingresso rispetto a un: Vedere lo schema
- Corrente d'ingresso tipica con un: 16 ma
- Indicatore di alimentazione: LED giallo
- Modello contatto: 1 dispositivo di chiusura
- Corrente permanente limite: 6 A.
- Classe di infiammabilità UL 94 (alloggiamento): V2 (alloggiamento)
- Tensione di isolamento nominale: 250 V CA
- Tensione ad impulso nominale: 6 kV
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT III (relè)
- Commutare: Commutare
- Durata meccanica: Circa 2 x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 5 ms.
- Tempo di ritardo tipico: 8 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: AgSnO
- Tensione di commutazione minima: 5 V (100 ma)
- Corrente di commutazione minima: 10 ma (12 V)
- POTENZA DI SPEGNIMENTO (CARICO OHMICO) MASSIMA: 140 W (24 V CC);20 W (48 V CC);18 W (60 V CC);23 W (110 V CC);40 W (220 V CC);1500 VA (250 V CA)
- Durata elettrica: Vedere lo schema
- Tensione bobina: 12 V c.c.
- Categoria di utilizzo CB Scheme (IEC 60947-5-1): AC15, 3 a/250 V (dispositivo di chiusura);AC15, 1 a/250 V (dispositivo di apertura);DC13, 1,5 a/24 V (dispositivo di chiusura);DC13, 0,2 a/110 V (dispositivo di chiusura);DC13, 0,1 a/220 V (dispositivo di chiusura)
- Tipo prodotto
Modulo relè
- Tipo
RIF-0-RPT-12DC/ 1
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
9.6 V/DC
- Tensione di innesco (max.)
18 V/DC
- Tempo di risposta
5 ms
- Tempo di caduta
8 ms
- Tipo contatto
1 NA
- Materiale di contatto
AgSnO
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
con diodo di ricircolo
IP20
- Temperatura max.
60 °C
- Min. temperatura
-40 °C
- Profondità
66 mm
- Larghezza
6.2 mm
- Altezza
93 mm
- Dim.
(L x A x P) 6.2 x 93 x 66 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579690 Phoenix Contact RIF-0-RPT-12DC/ 1 Modulo relè 1 NA 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579690 Phoenix Contact RIF-0-RPT-12DC/ 1 Modulo relè 1 NA 10 pz.
Descrizione
Modulo relè premontato con collegamento Push-in, composto da: Base relè con espulsore e relè di contatto di potenza. Modello contatto: 1 dispositivo di chiusura. Tensione in ingresso: 12 V DC
Testo tradotto automaticamente
Testo tradotto automaticamente
