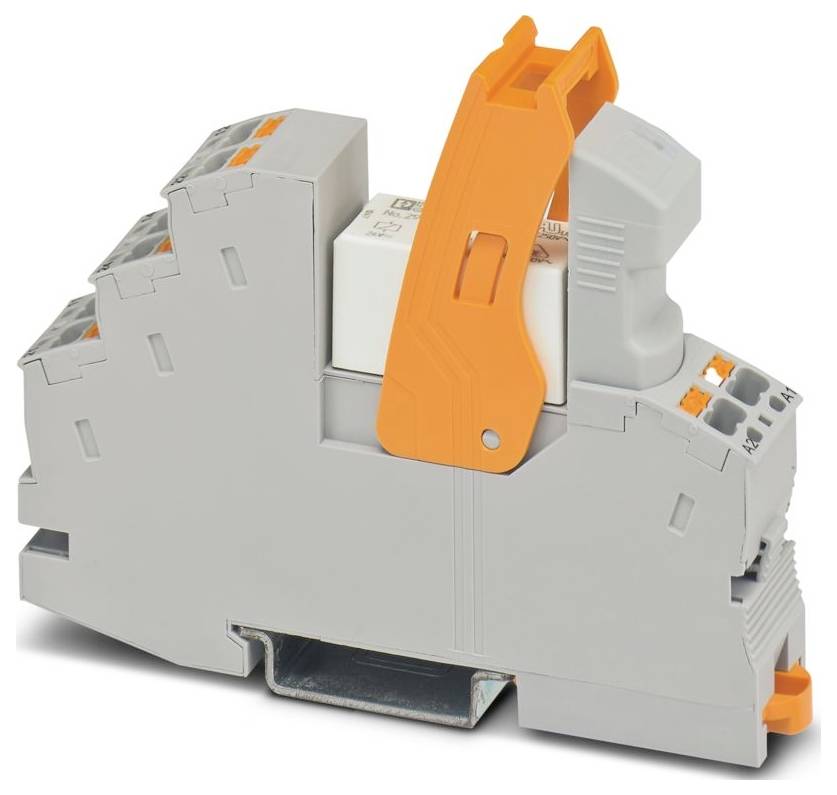

Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Modulo relè 1 NA Pezzo 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
1 NA
Tensione di commutazione max
250 V DC/AC
Tipo
RIF-1-RPT-LDP-24DC/1ICT
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
10
-
18,02 €
30
5% = 26,70 €
17,13 €
50
7% = 62,50 €
16,77 €
100
8% = 149,00 €
16,53 €
200
10% = 350,00 €
16,27 €
400
11% = 820,00 €
15,97 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Quantità minima ordinabile: 10
Multipli: 10
Totale (18,02 € / Pezzo)
180,20 €
IVA escl.
Spedizione gratuita
Solo 9 Pezzo(i) disponibili
Dati tecnici
- Famiglia di prodotti: Completa RIFLINE
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (tubetto terminale con boccola in plastica);0,14 mm² ... 1 mm² (tubetto terminale con boccola in plastica, due conduttori su morsetto doppio)
- Sezione del conduttore rigido: 0,14 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 26 ... 16 (rigido);26 ... 16 (flessibile)
- Larghezza: 16 mm
- Altezza: 96 mm
- Profondità: 75 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento: La protezione da contatto dell'articolo deve > essere garantita (con tensioni di 25 V CA/60 V CC) dal convertitore dell'impianto. Si tratta di un dispositivo da incasso senza protezione contro il contatto diretto.
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,43 W.
- Diametro: 3,2 mm
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 19,2 V DC ... 33,6 V C.C. (20 °C)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Riferimento di montaggio: Allineabile senza distanza
- Cablaggio di protezione: Protezione da inversione di polarità | diodo di protezione da inversione di polarità;protezione da sovratensione | diodo di oscillazione libera
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Applicazione: Correnti di spunto elevate
- Foro: Foro perforato
- Corrente di attivazione massima: 165 a (20 ms);800 a (200 µs)
- Proprietà d'isolamento: Norme / disposizioni: Proprietà d'isolamento: Norme / disposizioni
- Isolamento: Separazione sicura, isolamento rinforzato
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 12.09.2025
- TENSIONE NOMINALE D'INGRESSO UN: 24 V DC
- Gamma di tensioni di ingresso rispetto a un: Vedere lo schema
- Corrente d'ingresso tipica con un: 18 ma
- Indicatore di alimentazione: LED giallo
- Modello contatto: 1 dispositivo di chiusura
- Corrente permanente limite: 6 a;10 a (il valore è consentito quando le porte 11 e 21 e le porte 14 e 24 sono ponticellate).
- Norme / disposizioni: Norme / disposizioni
- Tensione ad impulso nominale: 6 kV
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT II (relè)
- Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
- Commutare: Commutare
- Durata meccanica: 3x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV CA (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 8 ms.
- Tempo di ritardo tipico: 10 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: AgSnO
- Tensione di commutazione minima: 12 V (100 ma)
- Corrente di commutazione minima: 100 ma (12 V CC)
- Potenza di spegnimento (carico ohmico) max.: 264 W (con 24 V CC, osservare la derating dei contatti);58 W (con 48 V CC);48 W (con 60 V CC) ;50 W (con 110 V CC);80 W (con 220 V CC);2750 va (con 250 V CA, osservare la derating dei contatti)
- Potenza di commutazione minima: 1200 mW
- Tensione bobina: 24 V c.c.
- Categoria di utilizzo CB Scheme (IEC 60947-5-1): AC15, 6 a/250 V (dispositivo di chiusura);DC13, 2 a/24 V (dispositivo di chiusura)
- Nota sul contatto di commutazione: Con contatto di alimentazione al tungsteno
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
RIF-1-RPT-LDP-24DC/1ICT
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
19.2 V/DC
- Tensione di innesco (max.)
33.6 V/DC
- Tempo di risposta
8 ms
- Tempo di caduta
10 ms
- Tipo contatto
1 NA
- Materiale di contatto
AgSnO
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
2750 VA
- Caratteristiche
con leva di bloccaggio
IP20
- Temperatura max.
70 °C
- Min. temperatura
-40 °C
- Profondità
75 mm
- Larghezza
16 mm
- Altezza
96 mm
- Dim.
(L x A x P) 16 x 96 x 75 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Modulo relè 1 NA Pezzo 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Modulo relè 1 NA Pezzo 10 pz.
Descrizione
Modulo relè premontato con collegamento Push-in, composto da: Base relè, relè di contatto di potenza, modulo di segnalazione di stato e di soppressione dei disturbi a innesto, leva di fissaggio. Modello contatto: 1 dispositivo di chiusura, max. Corrente di attivazione fino a 800 a, tensione d'ingresso 24 V DC
