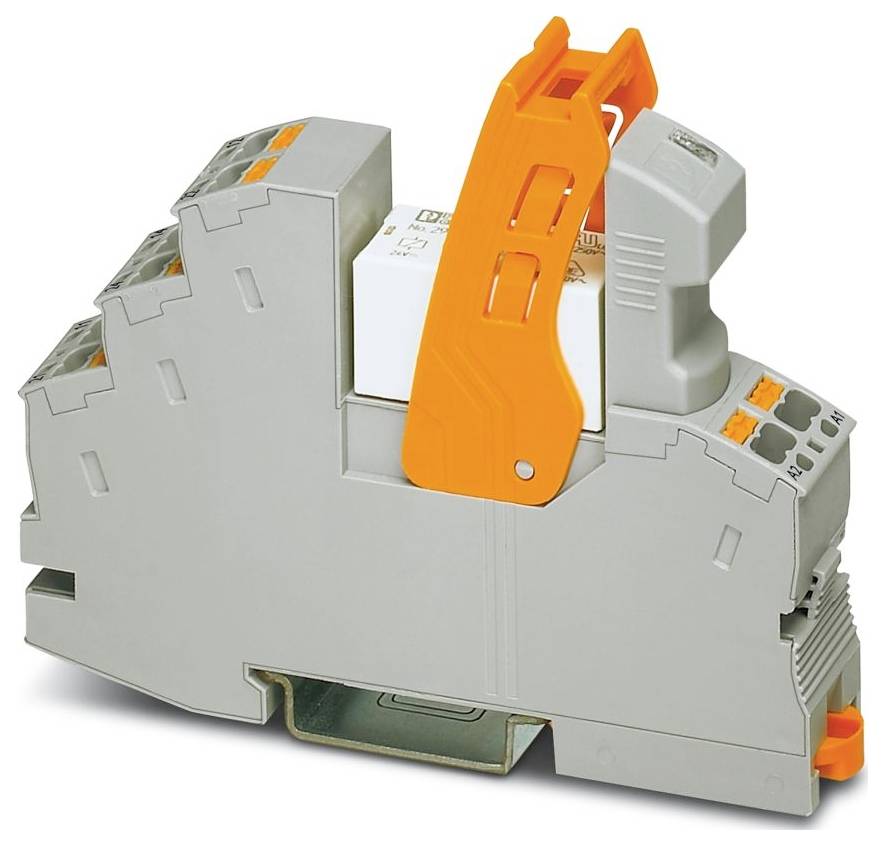

Immagine simile
Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Modulo relè 2 scambi Pezzo 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
2 scambi
Tensione di commutazione max
250 V DC/AC
Tipo
RIF-1-RPT-LV-120AC/2X21
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
94,25 €
3
3% = 7,83 €
91,64 €
5
4% = 18,25 €
90,60 €
10
5% = 43,50 €
89,90 €
25
5% = 128,50 €
89,11 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (94,25 € / Pezzo)
94,25 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Completa RIFLINE
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (tubetto terminale con boccola in plastica);0,14 mm² ... 1 mm² (tubetto terminale con boccola in plastica, due conduttori su morsetto doppio)
- Sezione del conduttore rigido: 0,14 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 26 ... 16 (rigido);26 ... 16 (flessibile)
- Larghezza: 16 mm
- Altezza: 96 mm
- Profondità: 75 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 50 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento: Ponticello FBS 2-6... Per il lato di ingresso (A2) e il ponticello FBS-2-8... Per il lato di uscita (11/ 21)
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 1 W.
- Diametro: 3,2 mm
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 96 V c.a. ... 138 V CA (20 °C)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Riferimento di montaggio: Allineabile senza distanza
- Soppressore: varistore
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Applicazione: Universale
- Foro: Foro perforato
- Corrente di accensione massima: 12 A (20 ms, dispositivo di chiusura)
- Isolamento: Separazione sicura tra ingresso e uscita;isolamento di base tra i contatti di commutazione
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 20.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 120 V C.A.
- Gamma di tensioni di ingresso rispetto a un: Vedere lo schema
- Corrente d'ingresso tipica con un: 8 ma
- Indicatore di alimentazione: LED giallo
- Tipo di contatto: 2 contatti di commutazione
- Corrente permanente limite: 8 a (vedere schema)
- Classe di infiammabilità UL 94 (alloggiamento): V2 (alloggiamento)
- Tensione a impulso nominale: 6 kV (ingresso / uscita);4 kV (tra i contatti di commutazione)
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT III (relè)
- Commutare: Commutare
- Durata meccanica: Circa 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 3 ms ... 12 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni
- Tensione di commutazione minima: 5 V (10 ma)
- Corrente di commutazione minima: 10 ma (5 V)
- Potenza di spegnimento (carico ohmico) max.: 192 W (a 24 V DC);124 W (a 48 V DC);60 W (a 60 V DC);44 W (a 110 V DC);57 W (a 220 V DC);2000 va (a 250 V AC)
- Durata elettrica: Vedere lo schema
- Frequenza di rete 50/60 Hz
- Intervallo di tempo di caduta tipico: 3 ms ... 20 ms
- Tensione di prova (contatto di commutazione/contatto di commutazione): 2,5 kVeff (50 Hz, 1 min., contatto di commutazione/contatto di commutazione)
- Tensione bobina: 120 V CA
- Categoria di utilizzo CB Scheme (IEC 60947-5-1): AC15, 1,5 a/240 V (dispositivo di chiusura);AC15, 2 a/250 V (dispositivo di apertura);DC13, 2 a/24 V (dispositivo di apertura);DC13, 0,2 a/250 V (dispositivo di chiusura)
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
RIF-1-RPT-LV-120AC/2X21
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
96 V/AC
- Tensione di innesco (max.)
138 V/AC
- Tempo di risposta
12 ms
- Tempo di caduta
20 ms
- Tipo contatto
2 scambi
- Materiale di contatto
AgNi
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
2000 VA
- Caratteristiche
con leva di bloccaggio
IP20
- Temperatura max.
50 °C
- Min. temperatura
-40 °C
- Profondità
75 mm
- Larghezza
16 mm
- Altezza
96 mm
- Dim.
(L x A x P) 16 x 96 x 75 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579663 Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Modulo relè 2 scambi Pezzo 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579663 Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Modulo relè 2 scambi Pezzo 10 pz.
Descrizione
Modulo relè premontato con collegamento Push-in, composto da: Base relè, relè di contatto di potenza, modulo di segnalazione di stato e di soppressione dei disturbi a innesto e leva di fissaggio. Tipo di contatto: 2 contatti di commutazione. Tensione di ingresso 120 V/AC
Testo tradotto automaticamente
Testo tradotto automaticamente
