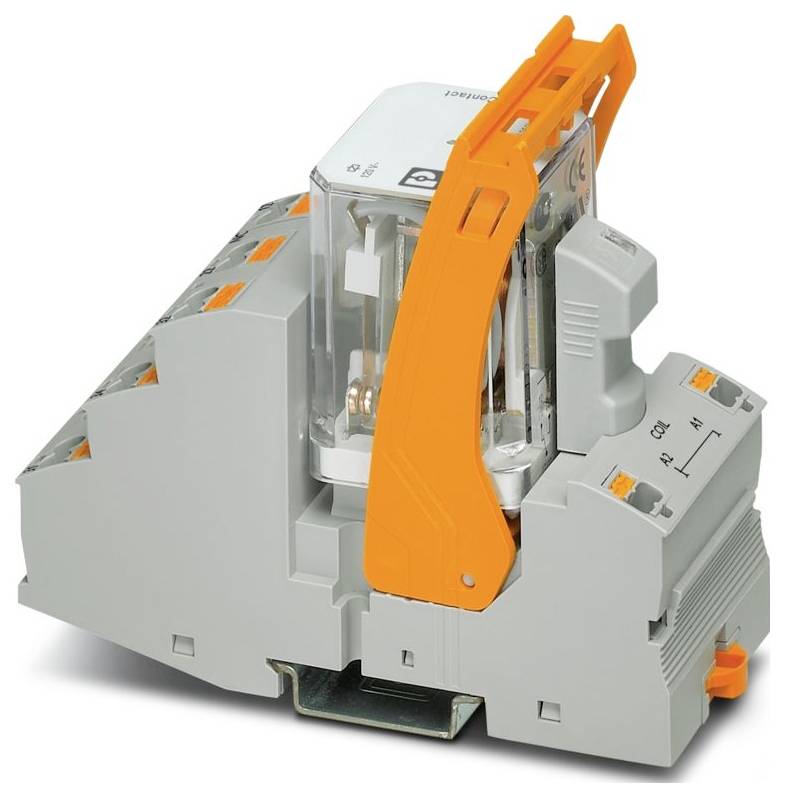

Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Modulo relè 3 scambi Pezzo 5 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
3 scambi
Tensione di commutazione max
440 V/AC
Tipo
RIF-4-RPT-LV-120AC/3X21
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
110,65 €
3
3% = 9,21 €
107,58 €
5
4% = 21,50 €
106,35 €
10
5% = 51,20 €
105,53 €
25
5% = 151,00 €
104,61 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 5 pz.)
Totale (110,65 € / Pezzo)
110,65 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Completa RIFLINE
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,14 mm² ... 2,5 mm² (tubetto terminale con boccola in plastica);0,14 mm² ... 1 mm² (tubetto terminale con boccola in plastica, due conduttori su morsetto doppio)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14 (rigido);26 ... 14 (flessibile)
- Larghezza: 43 mm
- Altezza: 111 mm
- Profondità: 90 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 40 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 2,88 W.
- Diametro: 3,2 mm
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 102 V c.a. ... 132 V CA (20 °C)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Riferimento di montaggio: Allineabile senza distanza
- Soppressore: varistore
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 440 V CA;250 V CC
- Applicazione: Universale
- Foro: Foro perforato
- Corrente di accensione massima: 50 A (20 ms, dispositivo di chiusura)
- Isolamento: Isolamento di base
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 20.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 120 V C.A.
- Gamma di tensioni di ingresso rispetto a un: Vedere lo schema
- Corrente d'ingresso tipica con un: 24 ma
- Indicatore di alimentazione: LED giallo
- Modello contatto: 3 contatti di commutazione
- Corrente permanente limite: 8 a (vedere schema)
- Classe di infiammabilità UL 94 (alloggiamento): V2 (alloggiamento)
- Tensione di isolamento nominale: 250 V CA
- Tensione ad impulso nominale: 4 kV
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT i (relè)
- Commutare: Commutare
- Durata meccanica: Circa 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 2,5 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 5 ms ... 25 ms
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni
- Tensione di commutazione minima: 10 V (24 ma)
- Corrente di commutazione minima: 10 ma (24 V)
- POTENZA DI SPEGNIMENTO (CARICO OHMICO) MASSIMA: 216 W (24 V CC);124 W (48 V CC);108 W (60 V CC);52 W (110 V CC);70 W (220 V CC);2250 VA (250 V CA);4000 VA (440 V CA)
- Tensione di prova (contatto/contatto): 2,5 kV eff (50 Hz, 1 min., contatto/contatto)
- Frequenza di rete 50/60 Hz
- Intervallo di tempo di caduta tipico: 5 ms ... 20 ms
- Carico motore secondo UL 508: 1/3 HP, 120 V CA (motore monofase CA);1/2 HP, 240 V CA (motore monofase CA);1/2 HP, 240 V CA (motore trifase)
- Lato contatto: Lato contatto
- Tensione bobina: 120 V CA
- Categoria di utilizzo CB Scheme (IEC 60947-5-1): AC15, 1,5 a/240 V (dispositivo di chiusura);DC13, 2 a/240 V (dispositivo di chiusura)
- Carico motore a 3 fasi: 1500 W.
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
RIF-4-RPT-LV-120AC/3X21
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
102 V/AC
- Tensione di innesco (max.)
132 V/AC
- Tipo contatto
3 scambi
- Materiale di contatto
AgNi
- Tensione di commutazione max
440 V/AC
- Max. potenza di commutazione
4000 VA
- Caratteristiche
con leva di bloccaggio
IP20
- Temperatura max.
85 °C
- Min. temperatura
-40 °C
- Profondità
90 mm
- Larghezza
43 mm
- Altezza
111 mm
- Dim.
(L x A x P) 43 x 111 x 90 mm
- Contenuto
5 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Modulo relè 3 scambi Pezzo 5 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Modulo relè 3 scambi Pezzo 5 pz.
Descrizione
Modulo relè premontato con collegamento Push-in, composto da: Base relè, relè di contatto di potenza, modulo di segnalazione di stato e di soppressione dei disturbi a innesto e leva di fissaggio. Modello contatto: 3 contatti di commutazione. Tensione di ingresso 120 V/AC
