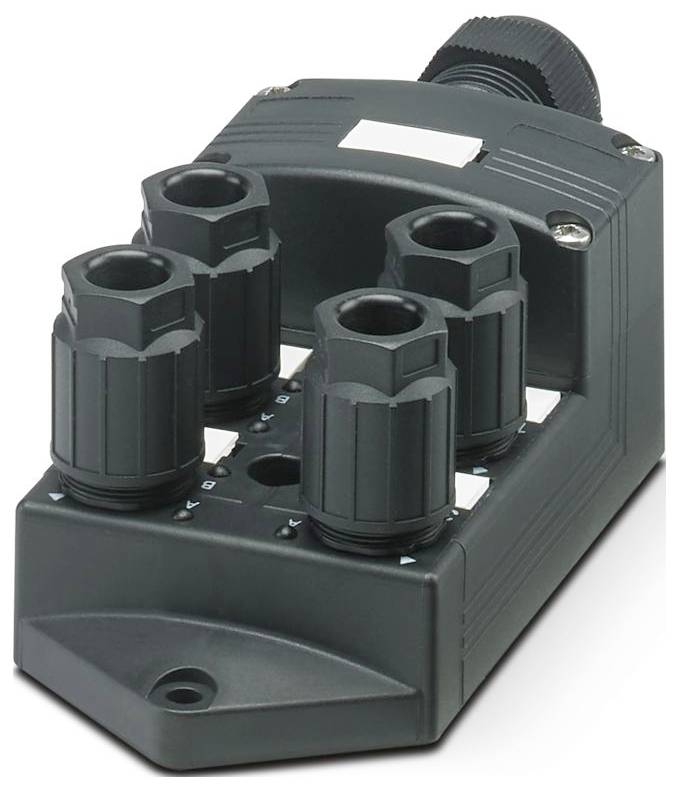

Phoenix Contact SACB-4/ 8-C QO 1156003 scatola attuatore/sensore Distributore QUICKON 1 pz. Pezzo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
scatola attuatore/sensore
Numero posti segnale
4
Numero distributori
4 vie
Attribuzione
Doppio
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
60,65 €
3
3% = 1,68 €
58,97 €
5
4% = 2,35 €
58,30 €
10
5% = 2,81 €
57,84 €
25
5% = 3,31 €
57,34 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (60,65 € / Pezzo)
60,65 €
IVA escl.
Dati tecnici
- Numero di poli 5
- TENSIONE NOMINALE UN: 48 V CA;60 V CC
- Tipo di collegamento: Collegamento a vite inseribile
- Larghezza: 58 mm
- Altezza: 45 mm
- Classe di infiammabilità in conformità con UL 94: V0
- Materiale della custodia PBT
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP65
- Temperatura ambiente (in funzione): Da -30 °C a ... 80 °C;-5 °C ... 50 °C (durante il confezionamento)
- Materiale guarnizione: FKM
- Lunghezza: 131 mm
- Materiale superficie di contatto: SN
- Diametro esterno del cavo: 7 mm ... 12 mm
- Nota per l'uso: I cavi con 5 conduttori devono avere una sezione di collegamento di max. 0,5 mm²/ AWG 20
- Collegamento conduttore: Collegamento conduttore
- Riferimento AL montaggio: ATTENZIONE: Durante la posa di linee, prestare attenzione ai raggi di curvatura consentiti, in quanto forze di piegatura troppo elevate possono compromettere il grado di protezione. Intercettare i carichi meccanici prima del connettore, ad esempio Mediante fascetta fermacavi.
- LED: No
- Materiale di contatto: Acciaio/rame
- Numero di slot: 4
- Corrente nominale totale 10 A.
- Portata massima di corrente per percorso 2 A.
- Portata massima di corrente per slot: 4 A.
- Tipo di collegamento sensore/attuatore: QUICKON
- Occupazione dei collegamenti: Assegnazione dei collegamenti
- Slot/polo = colore filo o collegamento: 1 / 4 4 (a) = 1 / 4 1-4;1 / 2 (B) = 1 / 2 / 2 / 4 4 4 (a) = 2 / 4;2 / 2 (B) = 2 / 2;4 / 3 (a) = 3 / 4 / 2 (B) = 3 / 2;4 / 4 (a) = 4 / 3 / 2 / 2 (+ 48 V) = UN;1-4 / 3 (0 V) = 0 V;1-4 / 5 (PE) = PE
- Indicatore di stato presente: No
- Materiale guarnizione o-ring: FKM
- Materiale portacontatti: PA 6.6
- Materiale di contatto lato cavo principale: Lega di Cu
- Materiale superficie di contatto lato cavo principale: Ni
- Sezione di collegamento conduttore di segnale flessibile: 0,14 mm² ... 0,5 mm²
- Sezione di collegamento alimentazione flessibile: 0,14 mm² ... 0,5 mm²
- Sezione di collegamento AWG conduttore di segnale flessibile: 26 ... 20
- Sezione di collegamento AWG alimentazione elettrica flessibile: 26 ... 20
- Lunghezza di spellatura della linea di segnale: 7 mm
- Lunghezza di spellatura della guaina: 50 mm (cavo principale)
- Vite per coperchio con momento torcente di serraggio: 0,35 Nm
- Coppia di serraggio della vite di montaggio per il fissaggio dell'alloggiamento: 0,5 Nm
- Coppia di serraggio del dado di raccordo: 4 Nm
- Materiale composto di tenuta: PUR
- Materiale portacontatti lato cavo principale: PA 6.6 V0
- Apertura chiave dado a risvolto: 16 mm
- Materiale isolante del cavo: PVC / PE / PP / gomma
- Tipo di imballaggio
Pezzo
- Tipo prodotto
scatola attuatore/sensore
- Numero posti segnale
4
- Attribuzione
Doppio
- Tipo
SACB-4/ 8-C QO
- Cavo di uscita
Sì
- Numero distributori
4 vie
- Indicatore di status
senza LED
- Tipo di segnale
Universale
- Collegamento
Collegamento a vite ad innesto
- Larghezza
58 mm
- Lunghezza
131 mm
IP65
- Max. portata di corrente per slot
4 A
- Corrente totale (alimentazione semplice)
10 A
- Temperatura max.
80 °C
- Min. temperatura
-30 °C
- Sezione trasv. di collegamento max.
0.5 mm²
- Sezione trasv. di collegamento min.
0.14 mm²
- Tipo di collegamento (scatola di distribuzione)
Connessione QUICKON
- Materiale
PBT
- Tot poli
5
- Codice articolo produttore
1156003
- Contenuto
1 pz.
- Numero Poli
5
- Altezza
45 mm
- Carico di corrente (totale)
10 A
- Carico di corrente per segnale I/O
2 A
- Tensione di esercizio
48 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 scatola attuatore/sensore Distributore QUICKON 1 pz. Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 scatola attuatore/sensore Distributore QUICKON 1 pz. Pezzo
Descrizione
Scatola di distribuzione, tipo di collegamento: QUICKON, 0,14 mm² ... 0,75 mm², numero di slot: 4, numero di poli: 5, occupazione slot: Doppio, indicatore di stato: No, universale; collegamento cavo principale: collegamento a vite inseribile 180°, schermatura: no, collegabile a 5 conduttori max. 0,5 mm²
