Piattaforma di Esperimenti

Totem Mini Lab è un piccolo ma potente laboratorio di elettronica per sperimentare e apprendere le basi dell'elettronica. Pienamente compatibile con l'ambiente di programmazione Arduino, Totem Mini Lab comprende una varietà di strumenti di misura, blocchi elettronici pronti all'uso per esperimenti. Pensato per essere utilizzato insieme al sistema di costruzione Totem, consente agli utenti di costruire solidi banchi da lavoro con breadboard integrate. Inoltre, il laboratorio è compatibile con le schede di espansione I/O, sensori e audio, che possono espandere ulteriormente le capacità del Mini Lab. L'uso di Totem Mini Lab è semplice e divertente!
Non sarà più necessario preoccuparsi di cablaggi disordinati, connessioni precarie, ecc.

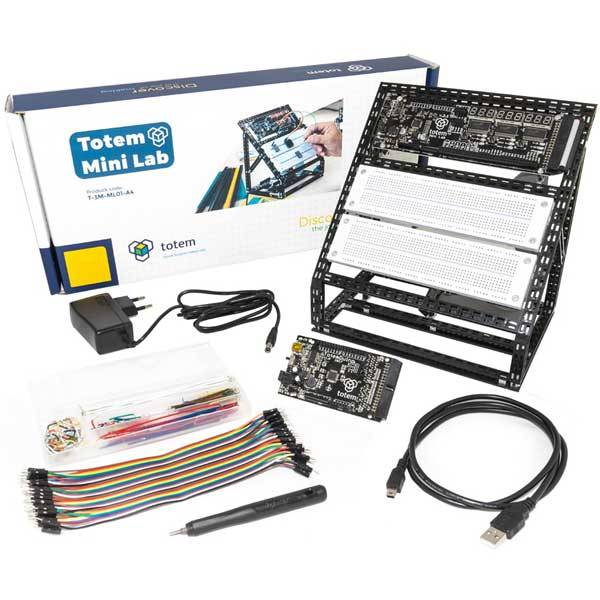

Cosa c'è nella confezione
TotemDuino: versione migliorata di Arduino UNO
LabBoard: una piattaforma di sperimentazione e misurazione
Flat cable a 34 pin: da utilizzare per collegare insieme TotemDuino e LabBoard
Parti meccaniche di costruzione Totem: per la costruzione di banchi da lavoro Totem
Alimentatore da rete (220 VAC a 12 VDC 1,5 A): per alimentare il laboratorio
2 Breadboard 700 contatti: per ampliare l'area di sperimentazione
Cavi breadboard: 40 Jumper maschio-maschio lunghi circa 20 cm + Set di 140 jumper assortiti adatti ad effettuare ponti di collegamento su basette sperimentali
Cavo USB-mini USB 2.0 lungo 1 metro
Manuale tecnico in Inglese riccamente illustrato: utilizzo delle parti Totem per la costruzione di un banco da lavoro


LabBoard
Questa scheda ha un duplice utilizzo. Può essere utilizzata come scheda di espansione per il sistema TotemDuino, offrendo connessioni di ingresso e uscita facilmente accessibili, oppure può essere utilizzata come unità di misurazione e test.

Contiene i seguenti moduli:
Sezione compatibile con gli Shield di Arduino.
Tensioni di uscita disponibili:
12 V / 1 A – tensione di alimentazione diretta
5 V / 0,5 A – tensione di alimentazione regolata, condivisa con TotemDuino
3,3 V / 0,25 A – tensione di alimentazione regolata, condivisa con TotemDuino e LabBoard processore
-5 V / 0,5 A – tensione regolata separata, per la sperimentazione con amplificatori
– Uscita di tensione programmabile da 0 a 3,3 V, fino a 0,35 A.
Convertitore da Digitale ad Analogico
Misura della tensione:
+/- 0,5 V da utilizzare quando si misurano segnali su piccola scala
+/- 5 V per misurare segnali con livello logico TTL
+/- 50 V per la misurazione di segnali esterni
Misura della corrente: fino a 800 mA.
Frequenzimetro: misura segnali fino a 1 MHz.
Contatore di impulsi: conta gli impulsi fino a 999.999.999.
Generatore di impulsi: unità in grado di generare una serie di impulsi con larghezza e periodo programmabili.

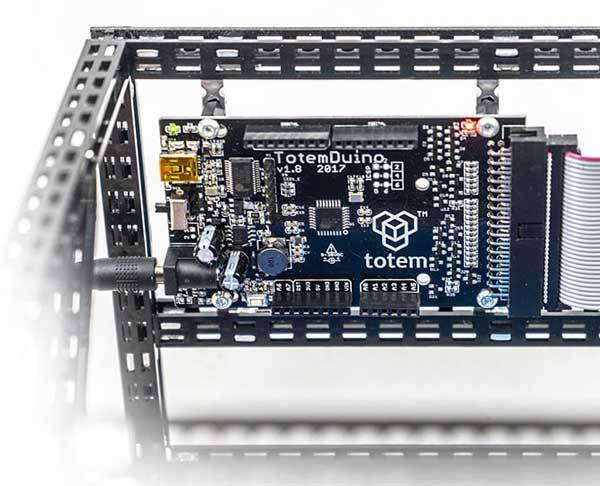

TotemDuino

Pienamente compatibile con Arduino UNO, TotemDuino dispone delle seguenti nuove funzionalità:
Protezione uscite I/O – tutti i pin di uscita che entrano nella LabBoard sono protetti da sovratensioni o cortocircuiti.
Connettore di espansione: un connettore per flat cable a 34 pin permette di collegare TotemDuno alla LabBoard, facilitando l’accesso ai pin.
Potente regolatore di tensione a 5 V: permette la sperimentazione di carichi di potenza più elevati.
Tensione logica microcontrollore selezionabile: può funzionare sia a 5 V che a 3,3 V.

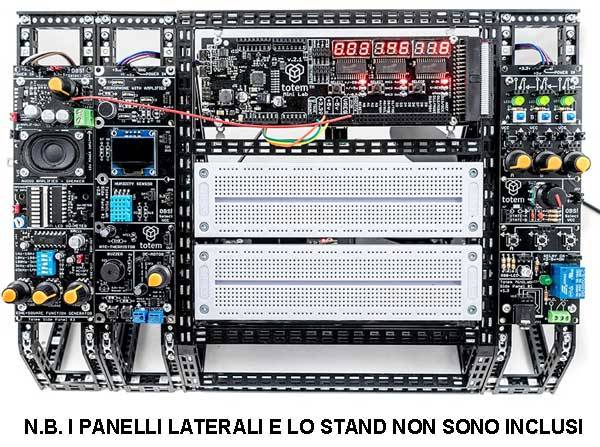

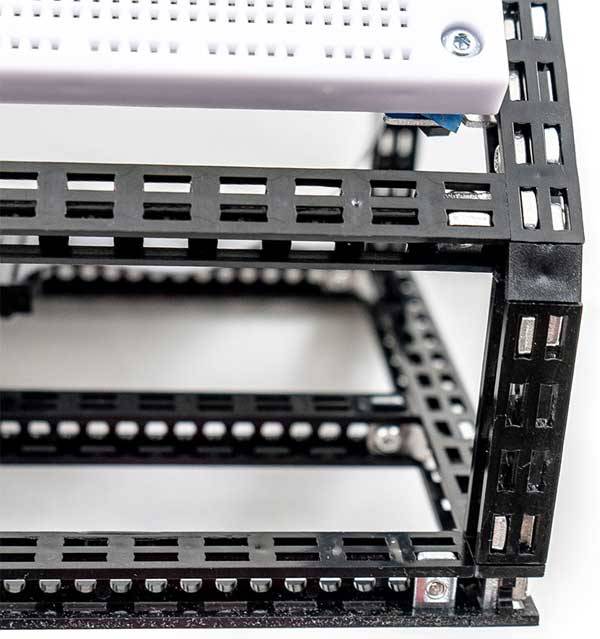

Telaio Mini Lab
Niente più schede elettroniche in disordine, tutto è organizzato su un telaio tridimensionale che permette di vedere e collegare facilmente tutti gli elementi.
Semplice da aggiornare ed espandere, basta aggiungere altre parti meccaniche o elettroniche.
Comprende tutti gli elementi meccanici necessari per l’assemblaggio del telaio. Le parti del totem sono già tagliate e pronte per l’uso. Cacciavite magnetico incluso.
Sposta il tuo Mini Lab in sicurezza, senza dover aver paura che si stacchi qualche filo o si rompa qualcosa.
