Acquista PQ Plus UMD 96M Strumento di misura digitale da pannello da Conrad

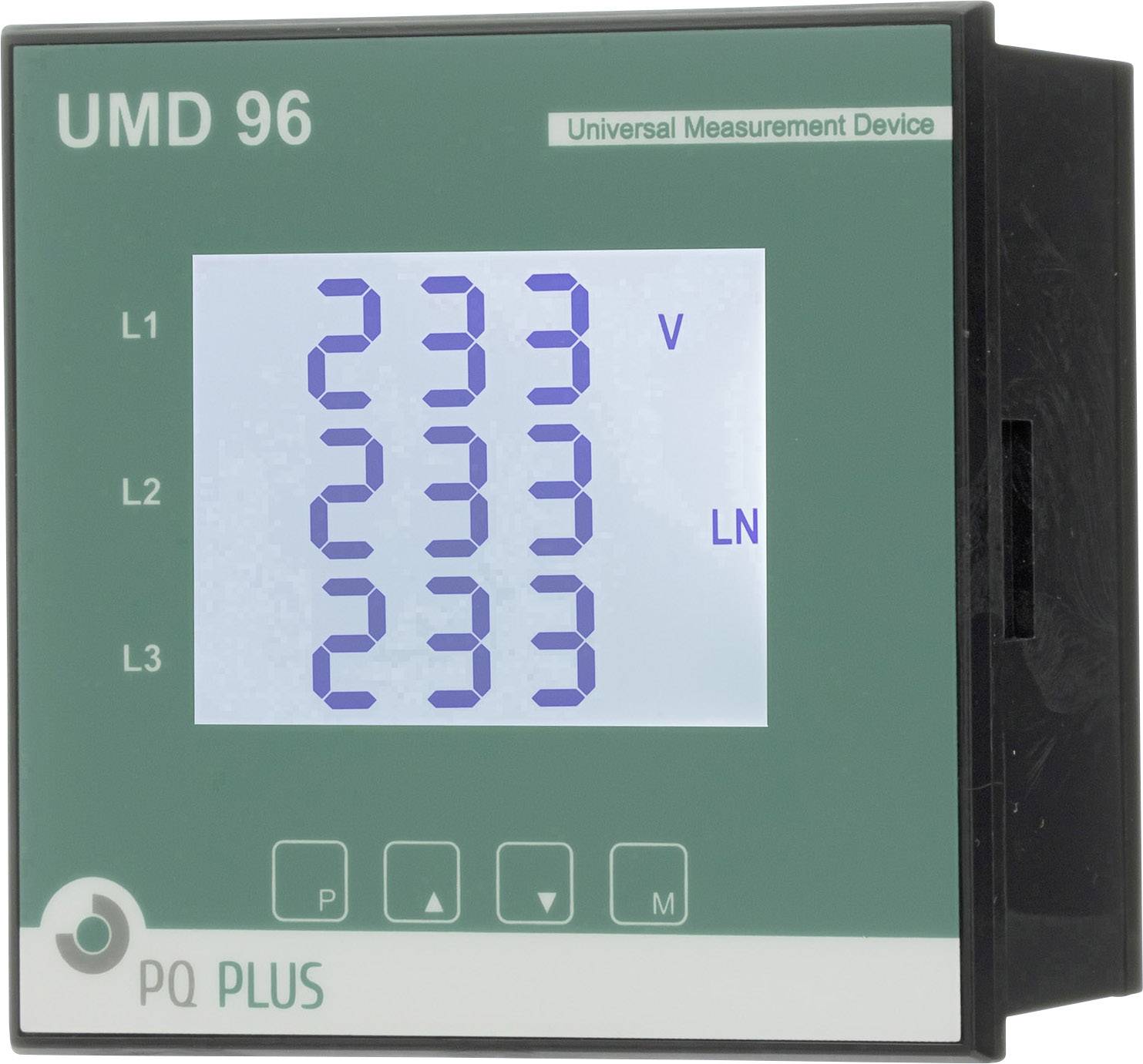

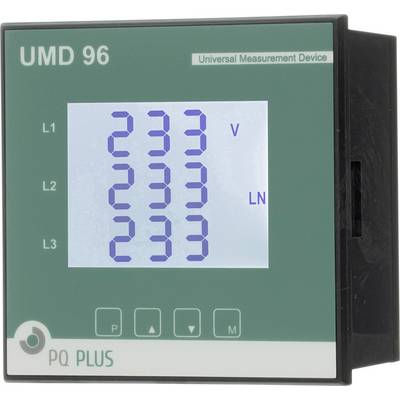

Dispositivo di misurazione 'UMD 96' indica le tensioni per L1, L2, L3, rispettivamente 233V, con pulsanti di controllo. Involucro con cornice verde.

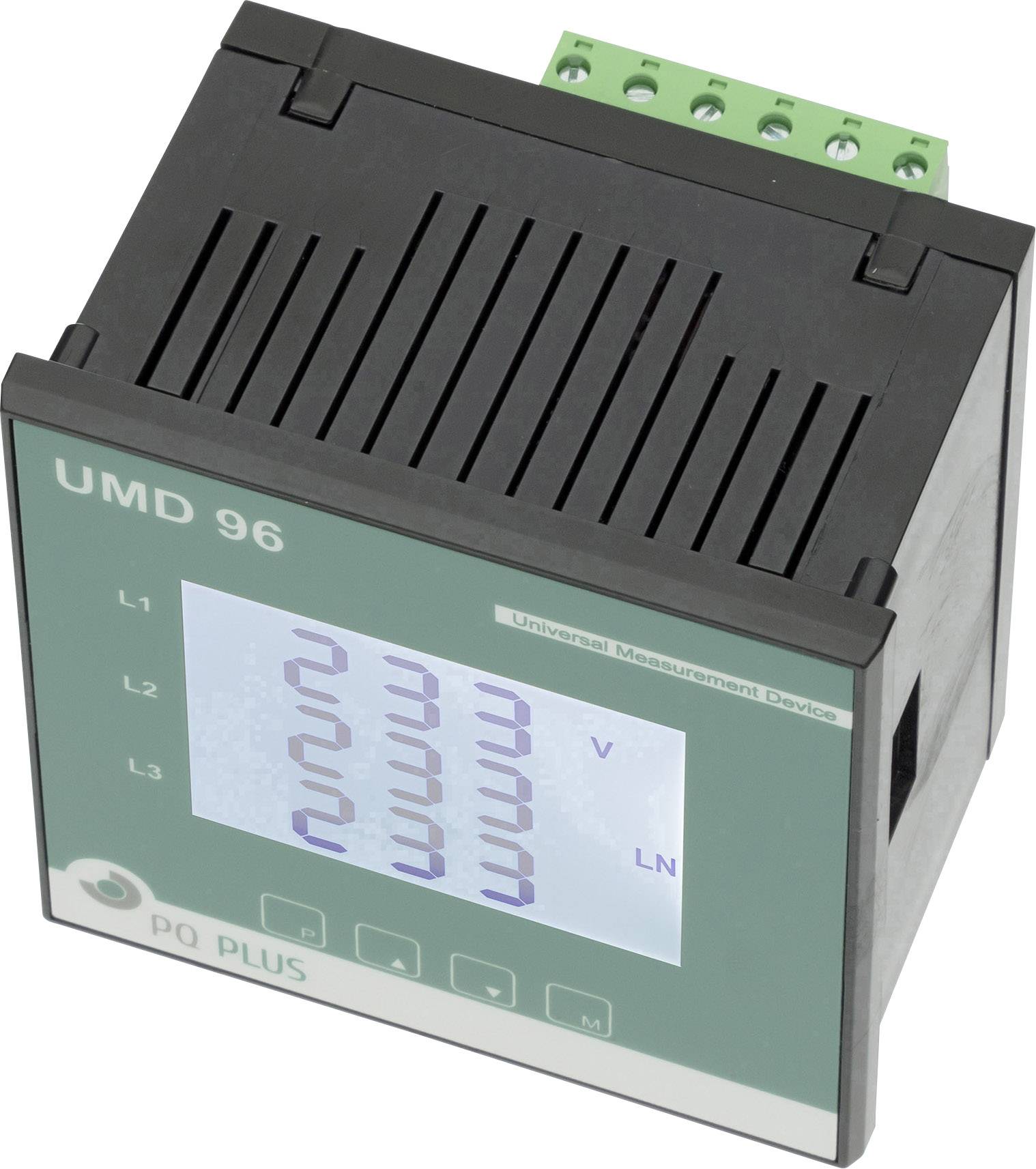

Un dispositivo di misurazione elettrico con la scritta 'UMD 96'. Mostra dati relativi al circuito elettrico. Nella parte superiore sono presenti morsetti di connessione verdi.

Un misuratore universale, modello 'UMD 96', mostra dati relativi alla corrente per tre fasi (L1, L2, L3) su un display digitale.

1/3

Scheda tecnica (PDF)

Consegna entro Lun. 28 Set.

2 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (250,00 € / Pezzo)

250,00 €

IVA escl.

Spedizione gratuita

Solo 2 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Strumento di misura universale UMD 96M - montaggio su pannello di comando - M-Bus

misurazione a 4 quadranti;display a LED illuminato;misurazione OS integrata fino a 50. U/I armonica;4 tasti di comando;M-Bus

Dati tecnici

Alimentazione di corrente: 90 - 275 VAC , 80 - 350 VDC. Tensione di misurazione: 8 - 620 V LL

Tipo prodotto: Strumento di misura digitale da pannello

Funzioni: Tensione AC
Corrente
Potenza
Frequenza

Tipo: UMD 96M

Tecnologia del display: LCD

: IP40 (Frontale)

Larghezza di incasso: 92 mm

Altezza installazione: 92 mm

Tensione di esercizio: 230 V/AC

Dim.: (L x L x A) 58 x 96 x 96 mm

Peso: 400 g

Voltaggio Max.: 275 V/AC
350 V/DC

Voltaggio operativo Min.: 90 V/AC
80 V/DC

Profondità di montaggio: 80 mm

Categoria di misura: CAT III 300 V

Larghezza: 96 mm

Altezza: 96 mm

Lunghezza: 58 mm

Connessioni: Morsetti a vite

Posizioni: 3

Display: A 3 righe

Dim. installazione: 96 x 96 mm

Tensione di alimentazione: 230 V/AC

Documenti & Download

Scheda tecnica

Scheda tecnica 1534220 PQ Plus UMD 96M Strumento di misura digitale da pannello

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1534220 PQ Plus UMD 96M Strumento di misura digitale da pannello

Descrizione

Il dispositivo UMD 96M è un potente strumento di misura da incasso per pannelli frontali (96x96 mm) e sostituisce tutti gli strumenti di misura analogici. Misura in 3 fasi la corrente e la tensione nel funzionamento a 6 quadranti nella classe 0,2, e quindi il lavoro nella classe di 0,5 s e tutte le dimensioni di rete comuni, quali ad esempio, oscillazioni armoniche fino alla 50° armonica. La misurazione può avvenire mediante un trasformatore di corrente si N/5A e N/1A. Lo strumento di misura universale è dotato di un ampio display luminoso, digitale e ben leggibile. L'utilizzo è comodo con 4 tasti di funzione. Un sensore PT100 è integrato all'interno. Viene utilizzato in reti di 400 V. Il dispositivo UMD 96M è dotato di un ingresso digitale, 2 uscite digitali e un'interfaccia con M-Bus. Il software ENVIS consente di parametrizzare o visualizzare il dispositivo. L'ENVIS nella variante Basic è in dotazione a titolo gratuito.
