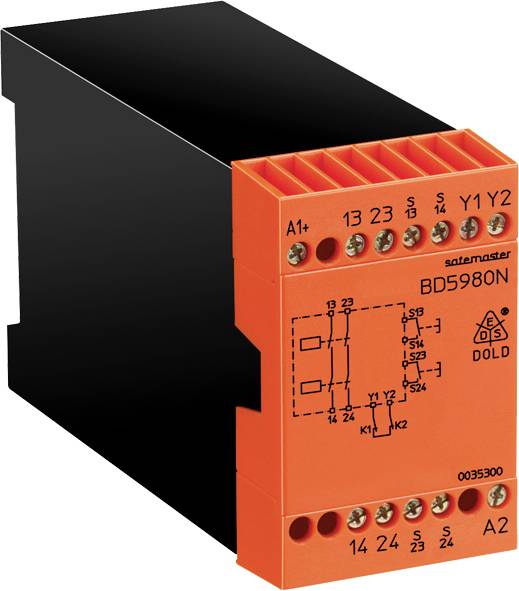

Immagine simile
Relè di sicurezza BD5980N.02 DC24V Dold Tensione di funzionamento: 24 V/DC 2 NA (L x A x P) 45 x 74 x 121 mm 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè di sicurezza
Connessione
morsetto a vite
Tensione di esercizio
24 V/DC
Tipo
BD5980N.02 DC24V
Tempo di risposta
30 ms
Scheda tecnica (PDF)
Numero
Totale (356,56 € / Pezzo)
356,56 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
- Circuito a due mani compatto pronto per il collegamento
- Risparmio di costi grazie all'eliminazione dei controlli dei contattori convenzionali
- Monitoraggio di contattori esterni per la moltiplicazione dei contatti - amplificazione tramite circuito di ritorno Y1 - Y2
- Circuito certificato per tipo secondo i requisiti della associazione di categoria
Dati tecnici
- Intervallo di tensione: CA 0,8... 1,1 UN
- Con ondulazione residua del 10%: DC 0,9... 1,2 UN
- Con 48 % di ondulazione residua: CC 0,8... 1,1 UN
- Consumo nominale: CA 24 V... 230 V 4,0 VA
- CC 24 V 2,5 W
- Frequenza nominale: 50 / 60 Hz
- Tempo di ritardo per la richiesta di simultaneità: 0,5 s.
- Contatti di comando: 2 x 1 contatto di chiusura
- Corrente tramite contatti di controllo: 35 mA a 24 V.
- I cavi di comando non devono superare una lunghezza di 30 m e devono essere posati separatamente dai cavi di linea.
- Protezione del dispositivo: Interno con PTC
- Tipo di contatto: Relè a guida forzata
- Tensione nominale di uscita: CA 250 V.
- CC: Vedere curva del limite dell'arco
- Corrente termica Ith: Vedere curva limite corrente continua
- CAPACITÀ DI COMMUTAZIONE SECONDO AC 15: 3 A / AC 230V IEC/EN 60 947-5-1
- In conformità con AC 15: 6 A / AC 230 V a 0,25 Hz
- SECONDO DC 13: 2 A / DC 24 V IEC/EN 60 947-5-1
- In conformità con DC 13: 6 A / DC 24 V a 0,1 Hz
- Durata elettrica a 230 V CA, 6 A, cos ϕ = 1: > 5 x 105 cicli di commutazione
- Frequenza di commutazione ammissibile: max. 1200 cicli di commutazione / h
- Resistenza ai cortocircuiti
- Fusibile max.: 6 A GG / GL IEC/EN 60 947-5-1
- Max. Slot di sicurezza: C 10 A.
- Durata meccanica: 10 x 106 cicli di commutazione
- Tipo prodotto
Relè di sicurezza
- Tipo
BD5980N.02 DC24V
- Connessione
morsetto a vite
- Tensione di esercizio
24 V/DC
- Tempo di risposta
30 ms
- Tipo contatto
2 NA
- Tensione di commutazione max
230 V/AC
- Corrente di commut. max.
6 A
- Livello prestazionale
PL c
- Safety Integrity Level
SIL 1
- Categoria di sicurezza
1
IP20
IP40
- Temperatura d'esercizio (min.)
-15 °C
- Temperatura di esercizio (max.)
+55 °C
- Profondità
121 mm
- Larghezza
45 mm
- Altezza
74 mm
- Dim.
(L x A x P) 45 x 74 x 121 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2359268 Relè di sicurezza BD5980N.02 DC24V Dold Tensione di funzionamento: 24 V/DC 2 NA (L x A x P) 45 x 74 x 121 mm 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2359268 Relè di sicurezza BD5980N.02 DC24V Dold Tensione di funzionamento: 24 V/DC 2 NA (L x A x P) 45 x 74 x 121 mm 1 pz.
Descrizione
Il BD 5980N viene utilizzato per il rilascio e la rottura di un circuito di sicurezza. Può proteggere persone e macchine in applicazioni Con interruttore a due mani per imballare il
Lavorazione del metallo, nonché per altre macchine da lavoro con pericolosi movimenti di chiusura in conformità con EN 574 categoria III A.
Utilizzo nei controlli di macchine da lavoro con pericolosi movimenti di chiusura per il monitoraggio di simultanee in conformità con EN 574 categoria III A.
· Conforme
Livello di prestazione (PL) c e categoria 1 secondo EN ISO 13849-1: 2008
Limite di capacità SIL (SIL CL) 1 secondo IEC/EN 62061
Safety Integrity Level (SIL 1) conforme a IEC/EN 61508
Categoria 1 secondo EN 954-1
Livello di sicurezza tipo III-A in conformità con EN 574
· Collegamento conduttore: Anche 2 x 1,5 mm2 trefoli con manicotto e collare in plastica DIN 46 228-1/-2/-3/-4 o 2 x 2,5 mm2 trefoli con manicotto DIN 46 228-1/-2/-3
· 2 dispositivi di chiusura
· 45 mm di larghezza
