Immagine simile

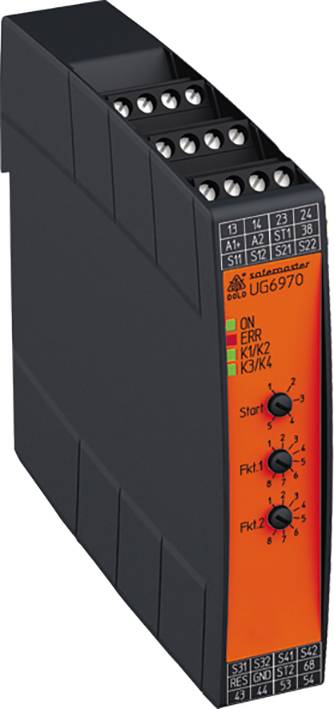

Relè di sicurezza UG6970.04PS/61 DC24V Dold Tensione di funzionamento: 24 V/DC 4 NA (L x A x P) 22.5 x 110 x 120.3 mm In
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè di sicurezza
Connessione
Morsetti a vite innestabili
Tensione di esercizio
24 V/DC
Tipo
UG6970.04PS/61 DC24V
Scheda tecnica (PDF)
Numero
Totale (409,02 € / Pezzo)
409,02 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
- 2 dispositivi di chiusura per funzione di sicurezza
Dati tecnici
- Due funzioni di sicurezza indipendenti l'una dall'altra regolabili
- Griglia luminosa, arresto di emergenza, tappetino di commutazione, porta di protezione, due mani
- Ingresso
- TENSIONE NOMINALE UN: CC 24 V.
- Intervallo di tensione: 0,8... 1,1 UN
- Consumo nominale: Tipo. 3,2 W
- Protezione del dispositivo: Interno con PTC
- Protezione da sovratensione: Interna tramite VDR
- Tempo di accensione pulsante ON: < 0,1 s Tein < 3 s.
- Tempo di accensione pulsante di reset: > 3 s.
- Funzione di sicurezza
- Tappetino/barra di commutazione (4)
- Max. Consentito
- Resistenza di contatto della barra di commutazione: 1000 Ω
- Corrente di commutazione in caso di cortocircuito: Tipo. 15 mA a UN
- Fotocellula (8)
- Corrente di controllo tramite S12, S22
- O S32, S42: Tipo. 8 mA a UN
- Tensione minima sui morsetti
- S12, S22 O S32, S42
- Con dispositivo attivato: CC 10 V.
- Dotazione contatti: 2 contatti NA per funzione di sicurezza
- Intervallo di temperatura di esercizio: - 25... ± 60 °C
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Relè di sicurezza
- Tipo
UG6970.04PS/61 DC24V
- Connessione
Morsetti a vite innestabili
- Tensione di esercizio
24 V/DC
- Voltaggio Max.
24 V/DC
- Tensione d'esercizio
24 V/DC (max)
- Tipo contatto
4 NA
- Tensione di commutazione max
230 V/AC
- Corrente di commut. max.
8 A
- Livello prestazionale
PL e
- Safety Integrity Level
SIL 3
- Categoria di sicurezza
4
- Caratteristiche
Indicatore LED
IP20
IP40
- Temperatura di esercizio (max.)
60 °C
- Profondità
120.3 mm
- Larghezza
22.5 mm
- Altezza
110 mm
- Dim.
(L x A x P) 22.5 x 110 x 120.3 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2359203 Relè di sicurezza UG6970.04PS/61 DC24V Dold Tensione di funzionamento: 24 V/DC 4 NA (L x A x P) 22.5 x 110 x 120.3 mm In
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2359203 Relè di sicurezza UG6970.04PS/61 DC24V Dold Tensione di funzionamento: 24 V/DC 4 NA (L x A x P) 22.5 x 110 x 120.3 mm In
Descrizione
Il modulo di sicurezza multifunzionale UG 6970 serve a proteggere persone e macchine rilasciando e interrompendo un circuito di sicurezza. Viene utilizzato insieme a pulsanti di arresto di emergenza, porte di protezione, fotocellule con autotest (tipo 4) in conformità con IEC/EN 61 496-1, interruttori a due mani in caso di pressatura della lavorazione del metallo, nonché macchine da lavoro con pericolosi movimenti di chiusura (tipo III C in conformità con EN 574) e tappetini di commutazione di sicurezza, barre di commutazione e interruttori a nastro. Con un semplice interruttore rotante, UG 6970 è possibile impostare due delle 5 funzioni di sicurezza indipendenti l'una dall'altra. Ciò riduce la varietà di dispositivi in magazzino e ne facilita la disposizione.
· Conforme
Livello di prestazioni (PL) e categoria 4 secondo EN ISO 13849-1
LIMITE DI CAPACITÀ SIL (SIL CL) 3 · Conforme a IEC/EN 62061
Safety Integrity Level: SIL 3 · Conforme a IEC/EN 61508 e IEC/EN 61511
· In conformità con EN 50156-1 per impianti di combustione
· Rilevamento dei cortocircuiti sul pulsante di accensione
· Attivazione tramite pulsante singolo o funzione di accensione automatica
· Con o senza riconoscimento di chiusura trasversale
· Struttura a 2 canali
· Contatti di uscita a guida forzata
· Uscita: 2 NA per funzione di sicurezza
· 1 uscita di segnale semiconduttore per funzione di sicurezza
· Display a LED tensione di esercizio, funzione di sicurezza 1, 2 e errore
· Larghezza 22,5 mm
