Name: Relè sovraccarico Siemens 3RU2126-4AC0 Pezzo 1 pz.
Brand: Siemens
SKU: 1748381

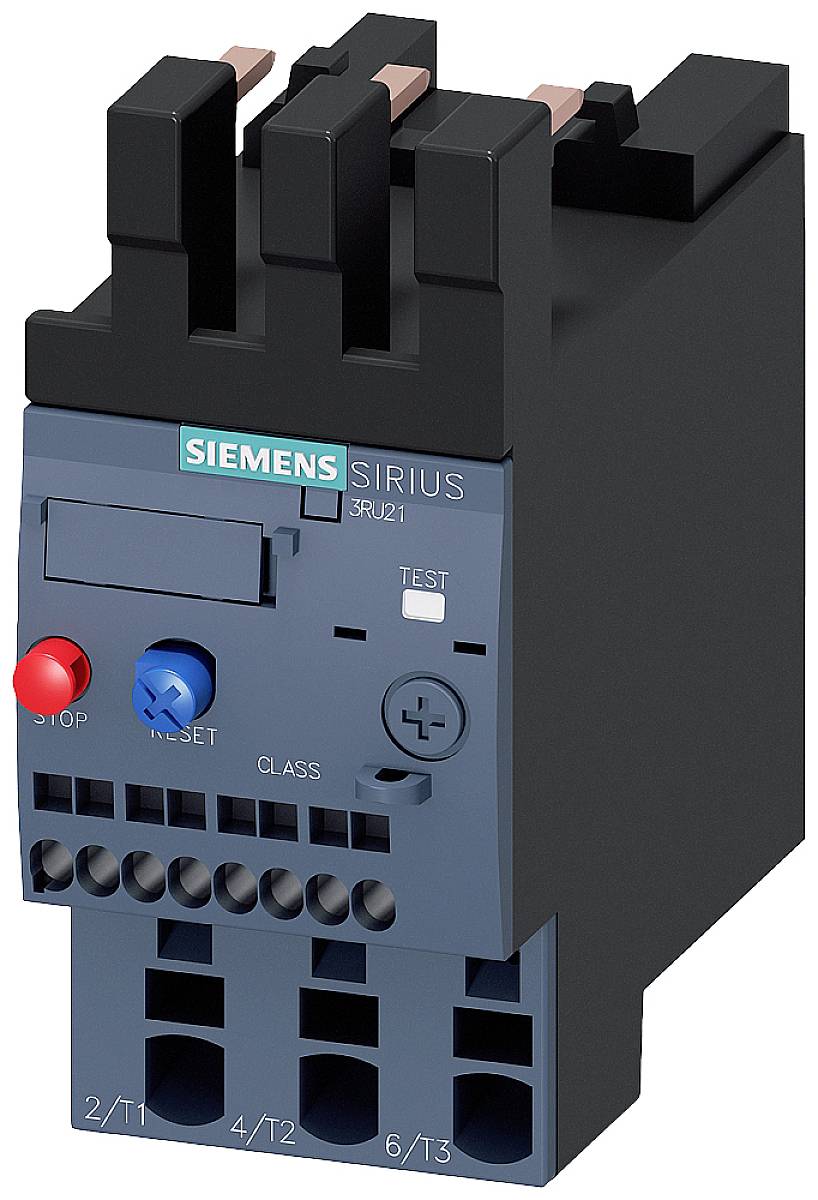

Un interruttore magnetotermico Siemens Sirius, modello 3RU21, con pulsanti di comando rossi e blu.

Un quadro elettrico aperto con componenti elettrici e cablaggi, disposti simmetricamente, per sistemi di controllo industriali.

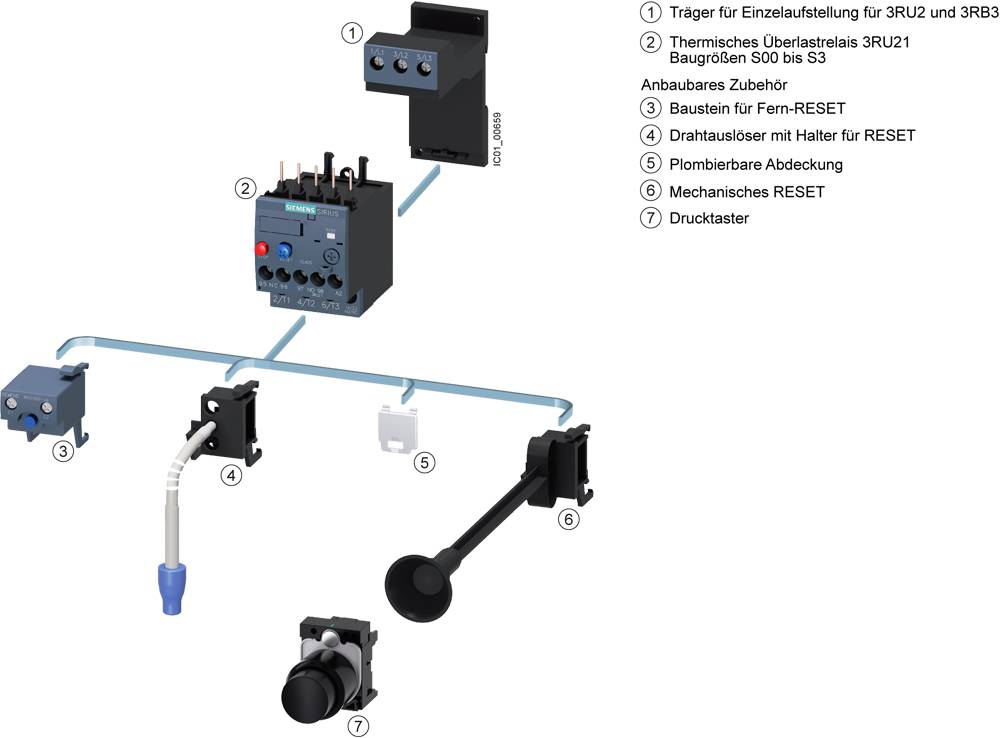

Il diagramma mostra un circuito elettrico con i seguenti componenti: supporto, relè di sovraccarico, RESET remoto, pulsante, RESET meccanico.

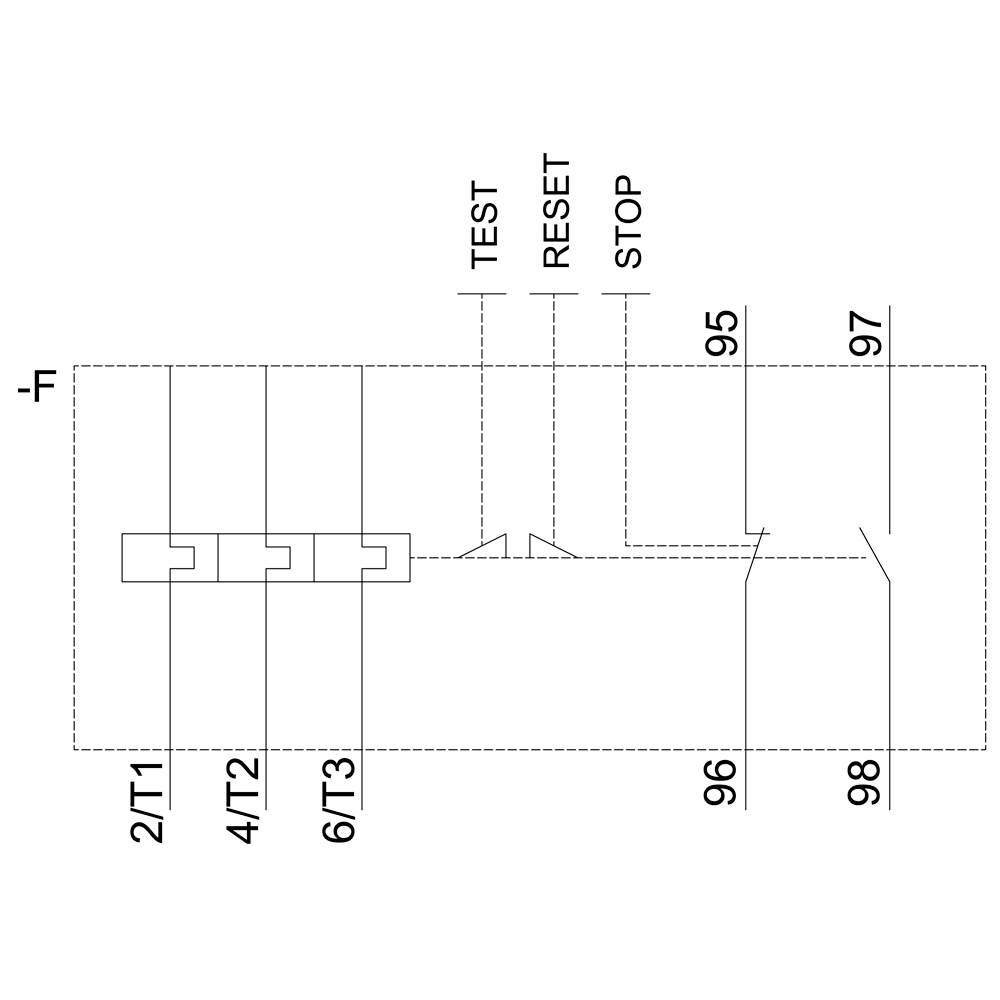

Schema elettrico con etichette: 'TEST', 'RESET', 'STOP', collegato ai circuiti 2/T1, 4/T2, 6/T3.

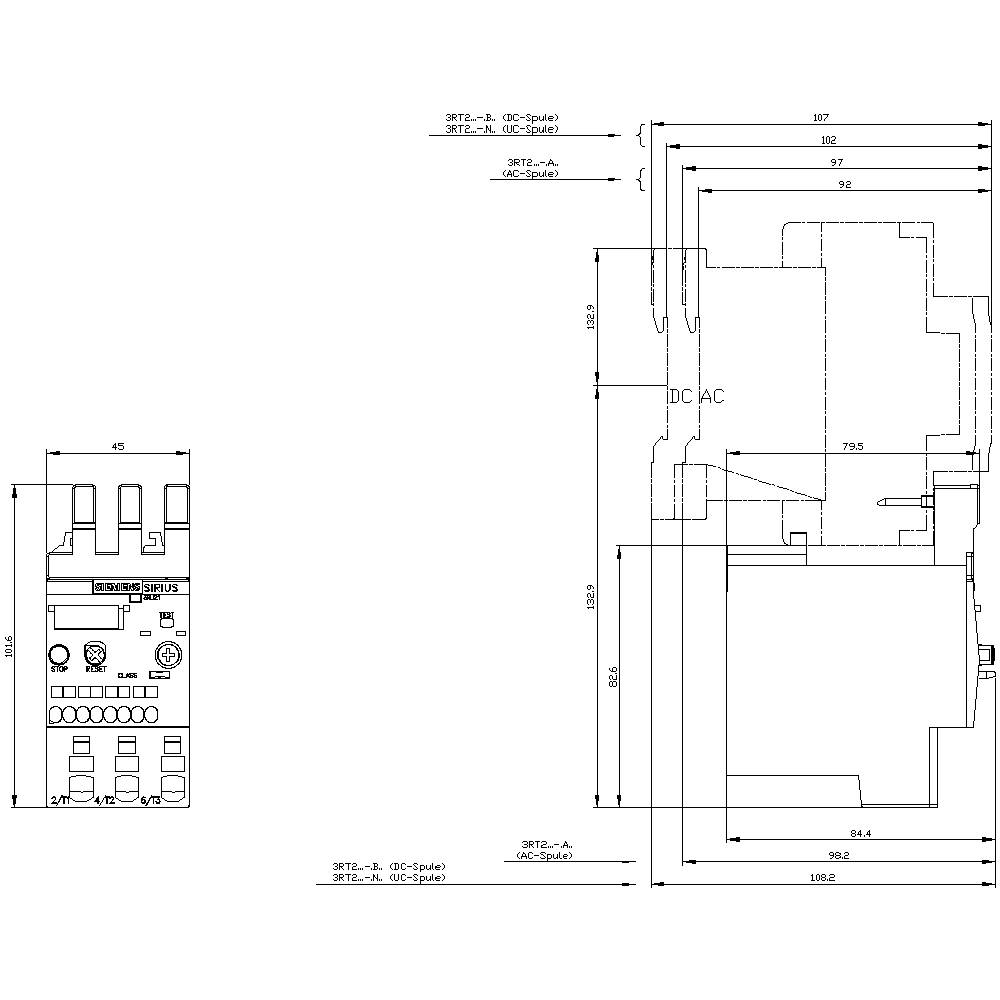

Disegno tecnico di un relè elettrico con le dimensioni in millimetri. Mostrata vista dettagliata e vista principale.

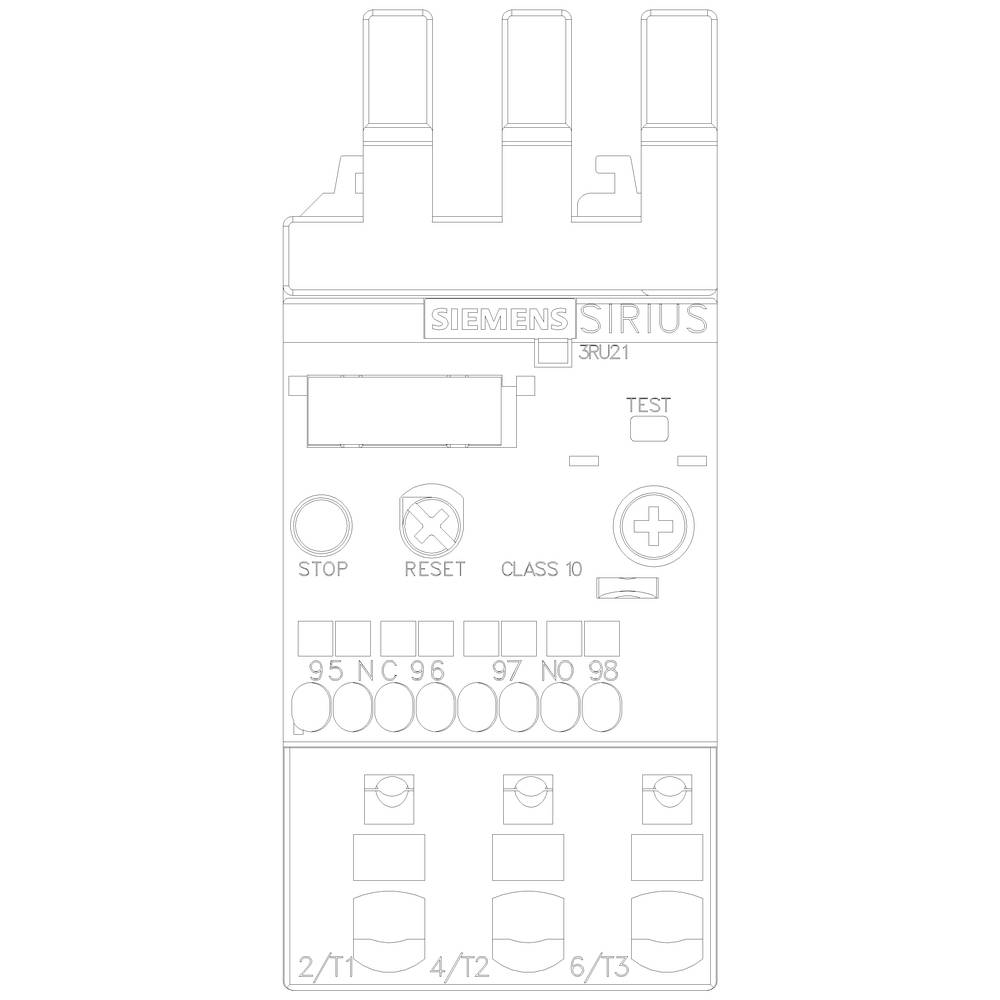

Un contattore Siemens Sirius con i comandi STOP, RESET e un pulsante di test visibili, riportante la scritta "3RU21".

1/6

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè sovraccarico

Funzioni

Sovraccarico

Tipo

3RU2126-4AC0

Dimensione

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Non disponibile

Segnala un problema

Dati tecnici

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè sovraccarico

Tipo: 3RU2126-4AC0

Dimensione: S0

Funzioni: Sovraccarico

Caratteristiche: commutatore automatico/manuale

Tensione di esercizio: 690 V

Impostazione corrente (min.): 11 A

Impostazione corrente (max.): 16 A

Regolazione: 11 - 16 A

Collegamento: Collegamento gabbia a molla

: IP20

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Larghezza: 45 mm

Altezza: 102 mm

Profondità: 84 mm

Dim.: (L x A x P) 45 x 102 x 84 mm

Contenuto: 1 pz.

AWG max.: 8

AWG min.: 18

Corrente nominale: 16 A

Sezione flessibile (max.): 10 mm²

Sezione rigida (max.): 10 mm²

Sezione flessibile (min.): 1 mm²

Sezione rigida (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1748381 Relè sovraccarico Siemens 3RU2126-4AC0 Pezzo 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1748381 Relè sovraccarico Siemens 3RU2126-4AC0 Pezzo 1 pz.

Descrizione

Relè di sovraccarico 11...16 A per protezione motore taglia S0, classe 10 di contattori circuito principale: morsetti a molla circuito ausiliario:RESET manuale-automatico relè di sovraccarico termico SIRIUS 3RU2 per protezione sensibile alla corrente di carichi ad avviamento normale contro il riscaldamento eccessivo causato da sovraccarico o mancanza di fase. Questa serie è particolarmente flessibile e conveniente. Approvazioni in tutto il mondo (ad es. IEC e UL/CSA) e applicazioni in applicazioni a rischio di esplosione (ATEX o IEC Ex) sono naturalmente. Disponibile con diverse configurazioni del sovraccarico di scatto. Sono con morsetti a vite o collegamento a molla per un rapido che non richiede manutenzione, collegamento sicuro e a prova di vibrazioni e per l'installazione separata. Il kit di accessori è accessibile per tutte le dimensioni S00 S3. Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.

Testo tradotto automaticamente.
