Revopoint MetroY Ultra Standard Edition Scanner 3D

Scanner Revopoint Metroy Ultra 3D

Revopoint Metroy Ultra è uno scanner 3D ad alta precisione per la digitalizzazione senza contatto di componenti di piccole e medie dimensioni. Progettato per attività di misurazione, controllo della qualità, reverse engineering, prototipazione Rapid e produzione additiva, il sistema combina scansioni laser a luce blu con luce strutturata, elevata velocità di scansione e precisione volumetrica verificata. In questo modo lo scanner è particolarmente adatto per le applicazioni industriali in cui i dati 3D precisi, i risultati riproducibili e i processi di controllo resilienti sono fondamentali.

Progettato per misurazioni 3D precise e processi di controllo industriale
MetroY Ultra è progettato per il rilevamento metrologico 3D. La sua precisione volumetrica di 0,015 mm + 0,04 mm x L (m) consente di acquisire geometrie complesse per le decisioni di misurazione, convalida e produzione a valle. In connessione con la verifica in loco opzionale o dipendente dalle procedure di modifica, le prestazioni dello scanner possono essere controllate e documentate in tempo reale.

I vantaggi principali in breve
5 modalità di scansione Blue Light per diverse geometrie e superfici dei componenti
Precisione volumetrica 0,015 mm + 0,04 mm x L (m)
Alta velocità: Fino a 90 FPS
Acquisizione dati ad alte prestazioni: Fino a 3.000.000 punti/s.
Luce strutturata priva di marcatori con un massimo di 7.000.000 punti/s.
Scansione di superfici scure o lucide senza spray di scansione nelle modalità laser
Scansione wireless tramite Wi-FI 6 con feedback dal vivo
Scansioni laser Outdoor fino a 100.000 Lux
Telecamera RGB HD per modelli 3D a colori
Software Revo Metro scan per Windows e macOS
Misura Revo per la misurazione e l'ispezione 3D certificate nell'edizione CMM

5 modalità di scansione per diverse geometrie e superfici
Revopoint Metroy Ultra funziona con cinque modalità di scansione Blue Light per acquisire in modo sicuro diverse geometrie e superfici dei componenti. In questo modo lo scanner può essere adattato in modo flessibile alle attività di test e digitalizzazione reali. La modalità ad alta velocità con 34 linee incrociate è progettata per una rapida acquisizione dei dati su superfici piane, lucide o scure. La modalità di dettaglio con 15 linee parallele cattura dettagli, bordi e strutture superficiali complesse in modo particolarmente preciso. La modalità a passo profondo con linea singola è stata progettata per aree di difficile accesso come fori profondi, incavi, scanalature e strutture a reticolo.

Structured Light e Auto Turntable per risultati riproducibili
Per geometrie ricche di pezzi con caratteristiche sufficienti è disponibile una modalità di illuminazione strutturale completa senza marcatore. Questo permette una digitalizzazione rapida e precisa senza punti di marcatura con un massimo di 7.000.000 punti al secondo. In combinazione con il giradischi Dual-AXIS, il MetroY ultra produce modelli 3D altamente precisi e ripetibili premendo un solo pulsante. Ciò è particolarmente rilevante per sequenze di prova standardizzate, componenti in serie e compiti di digitalizzazione ricorrenti. Nelle modalità Structured Light, incluso Auto-Turntable, è necessario eseguire la scansione su superfici scure o lucide.

Precisione verificabile per la misurazione e il controllo della qualità
MetroY Ultra non è solo uno scanner 3D per l'acquisizione della geometria, ma uno strumento per la misurazione 3D verificabile. Con la piastra a sfera certificata in fibra di carbonio, la precisione volumetrica può essere controllata direttamente sul campo e in tempo reale. Il software confronta la scansione con il file di metrologia individuale della piastra a sfera, calcola la deviazione volumetrica e conferma la capacità del sistema. Questa funzione è particolarmente rilevante per gli utenti nel settore della garanzia della qualità, nel laboratorio di prova, nel controllo della produzione e in tutti i casi in cui i risultati di misurazione devono essere comprensibili e standard.

Differenza tra standard e CMM Edition
Standard Edition: Include lo scanner Revopoint Metroy Ultra 3D per scansioni 3D ad alta precisione, reverse engineering, digitalizzazione e acquisizione dati industriali.
CMM Edition: Amplia lo scanner con funzioni per la misurazione 3D e l'ispezione professionale.
Piastra a sfera inclusa: Solo la CMM Edition contiene la piastra a sfera in fibra di carbonio certificata per il controllo in loco della precisione volumetrica in tempo reale.
Revo Measure incluso: L'edizione CMM include inoltre una licenza di 1 anno per Revo Measure con algoritmi metrologici certificati PTB per test e misurazioni basati su standard.
Edizione standard senza pacchetto di misure: La versione standard non include la piastra a sfera e la misura Revo e deve essere acquistata separatamente, se necessario.
Per chi è adatto: L'edizione standard è Ideal per la scansione 3D, la reverse engineering e il trattamento dei modelli digitali. CMM Edition è la scelta giusta per i processi di controllo della qualità, controllo dei componenti, report di ispezione e misurazione documentata.

Revo Measure per la misurazione e l'ispezione 3D certificate
Nell'edizione CMM, il software Revo Measure è incluso con una licenza di 1 anno. La soluzione si basa su algoritmi metrologici certificati PTB e supporta processi di controllo basati su standard per flussi di lavoro di ingegneria e controllo della qualità più complessi. Dai dati di scansione 3D acquisiti è possibile derivare misurazioni verificate per analizzare con precisione le deviazioni standard. Per la documentazione e la comunicazione è possibile esportare report PDF professionali con dati di misurazione, diagrammi di deviazione e mappe a colori.

Software Revo Metro scan incluso
Con il software gratuito metro Revo è possibile creare scansioni 3D in quattro fasi: Scansione, elaborazione, modifica ed esportazione. Il software è disponibile per Windows e macOS e supporta l'output nei formati PLY, OBJ, STL, ASC, 3MF, GLTF e FBX. Le impostazioni di scansione granulare consentono il controllo mirato dell'acquisizione di nuvole di punti. Durante la scansione, il monitoraggio in tempo reale della nuvola a punti garantisce che le aree mancanti vengano rilevate immediatamente.

Flussi di lavoro flessibili per la scansione 3D, il reverse engineering e la produzione additiva
Dopo l'acquisizione dei dati, i dati non elaborati possono essere modificati automaticamente o ottimizzati manualmente con gli strumenti di fusione e meshing. Per la post-elaborazione sono disponibili le funzioni di selezione, pulizia, livellamento, semplificazione e riempimento dei fori. In questo modo Metrey Ultra si integra perfettamente con i flussi di lavoro digitali relativi alla stampa 3D, CAD, reverse engineering e alla produzione additiva.

Scansione wireless e feedback in tempo reale
Lo scanner supporta la scansione wireless tramite Wi-FI 6. In questo modo la scansione viene trasmessa in tempo reale su un PC la cui potenza di calcolo viene utilizzata. Allo stesso tempo, l'immagine live può essere visualizzata su un terminale o un monitor tramite Revo Mirror. In questo modo è possibile rilevare direttamente i punti ciechi o le aree incomplete ed eseguire la scansione direttamente. Revo Mirror è compatibile con Windows, macOS, iOS e Android.

Adatto anche per scansioni laser all'esterno in condizioni di luce difficili

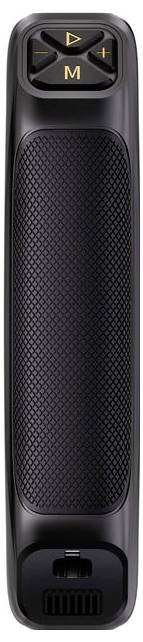

Il Revopoint Metroy Ultra è progettato per scansioni laser all'aperto con luce ambientale fino a 100.000 lux. In questo modo il sistema può essere utilizzato anche in condizioni di luce difficili, ad esempio in scansioni in prossimità della produzione o all'aperto. Il Battery Grip in dotazione consente fino a 2,5 ore di scansione continua e amplia notevolmente il campo di applicazione.

Real Color per modelli 3D colorati e realistici
Tramite la telecamera RGB HD integrata, Metrey rileva informazioni cromatiche ultra reali e texture di superficie. In questo modo si creano modelli 3D a colori con un'elevata potenza visiva. Questi dati a colori possono essere utilizzati anche in Revo Measure per rappresentare report di misurazione e valutazioni in modo chiaro e professionale. Per le applicazioni di sviluppo dei prodotti, documentazione, visualizzazione o archiviazione digitale, questo è un chiaro valore aggiunto.

Calibrazione di precisione e scan-to-CAD
La fornitura comprende una scheda di calibrazione fotolitografica, con la quale è possibile garantire la precisione e l'affidabilità dello scanner. Questa calibrazione regolare è particolarmente importante in ambienti professionali in cui sono richiesti risultati di scansione costanti e valori riproducibili. Revo Design è disponibile per l'elaborazione successiva dei dati di scansione 3D nei modelli CAD. Il software supporta la modifica di mesh, la modellazione a forma libera, la modellazione parametrica e i flussi di lavoro scan-to-CAD completi per il reverse engineering, lo sviluppo dei prodotti e la progettazione industriale.

Testo tradotto automaticamente
