Name: Rohde SG-73.167.A1 N/A Argento (L x L x A) 167 x 19.5 x 90 mm 3 pz.
Brand: Rohde
SKU: 2344315
Availability: BackOrder

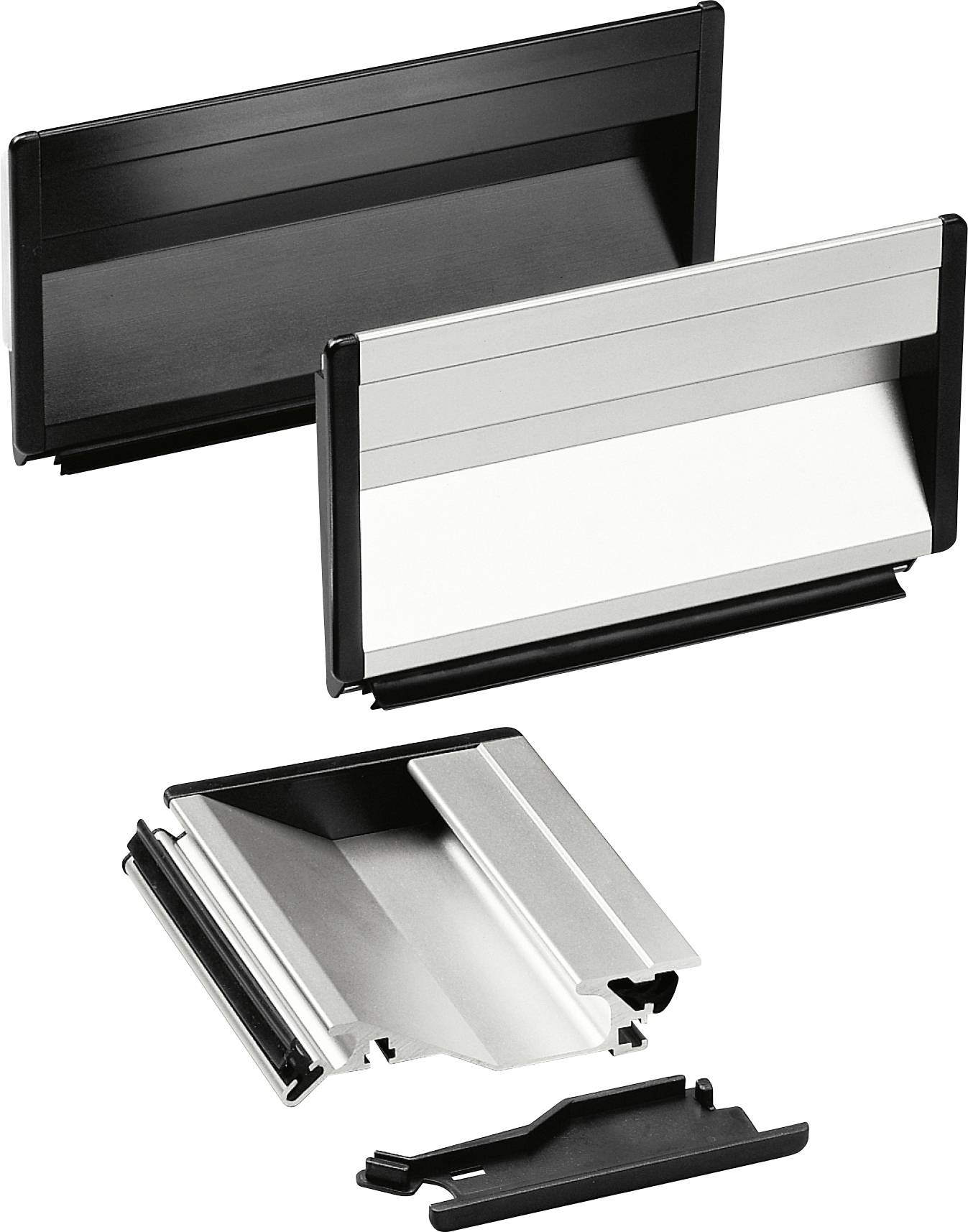

Due supporti per cartelli in metallo e plastica con angoli arrotondati. Un supporto è posizionato orizzontalmente, l'altro verticalmente.

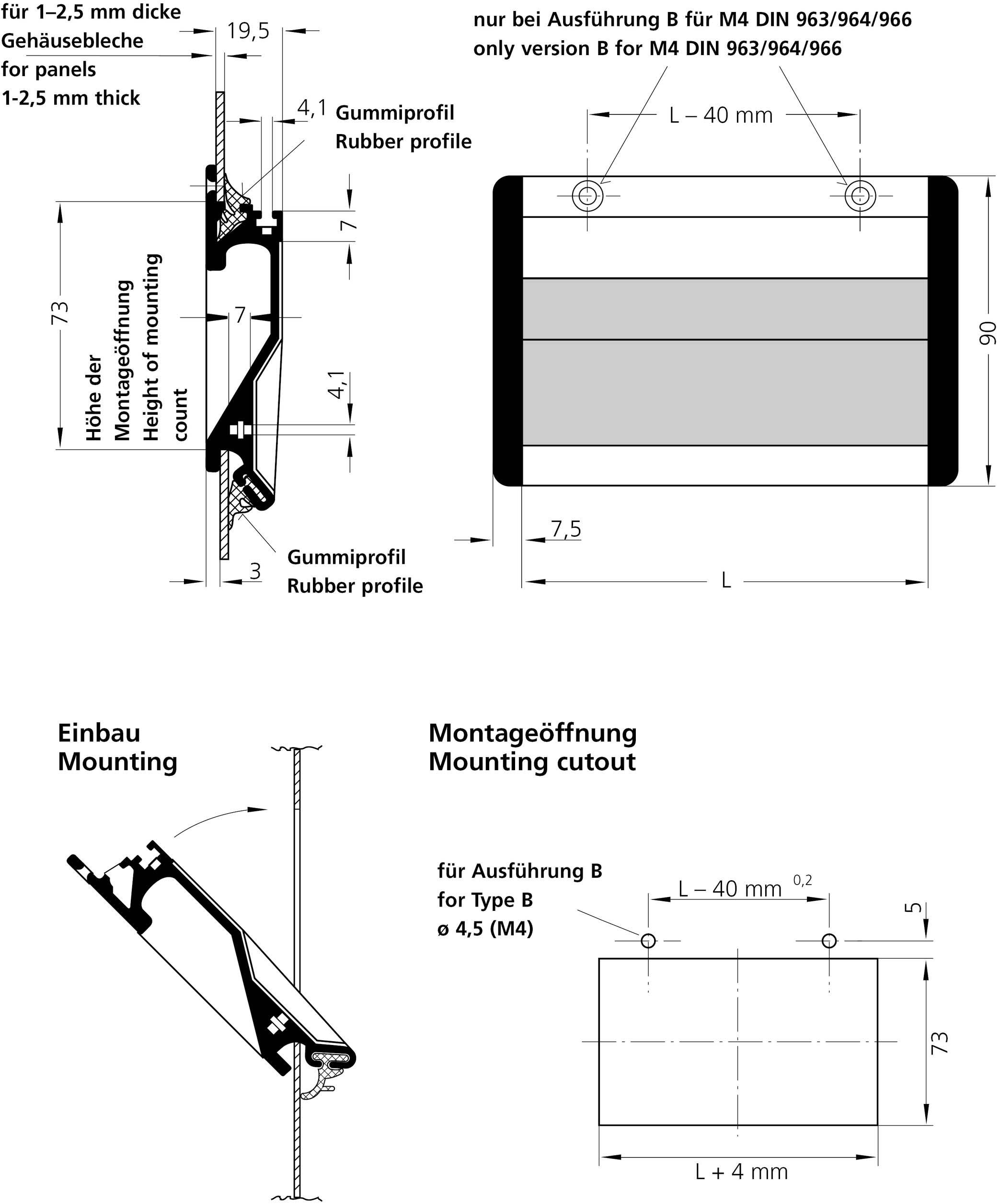

'Istruzioni di montaggio per profilo in gomma: taglio laterale e vista frontale. Indicazioni sulla dimensione delle viti, punto di fissaggio e apertura di installazione.'

1/2

Immagine simile

Tipo prodotto

Maniglia a conchiglia

Materiale

Alluminio

Dim.

(L x L x A) 167 x 19.5 x 90 mm

Larghezza

19.5 mm

Altezza

90 mm

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero (Confezione 3 pz.)

Set(s)

Totale (85,99 € / Pezzo)

85,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Impugnatura a guscio Rohde, in alluminio profilato

Contenuto: 3 pz

Dati tecnici

Variante di esecuzione: A
Trattamento superficie: Anodizzato
Materiale (materiale): AlMgSi 0,5, PA6
Colore del produttore: argento
Nome della serie: SG-73
Tipo di impugnatura (serie): Impugnatura a guscio SG
Diametro foro:

Dim.: (L x L x A) 167 x 19.5 x 90 mm

Tipo prodotto: Maniglia a conchiglia

Materiale: Alluminio

Larghezza: 19.5 mm

Altezza: 90 mm

Lunghezza: 167 mm

Colore: Argento

Contenuto: 3 pz.

Max. capacità di carico: 500 N

Tipo: SG-73.167.A1

Documenti & Download

Scheda tecnica

Scheda tecnica 2344315 Rohde SG-73.167.A1 N/A Argento (L x L x A) 167 x 19.5 x 90 mm 3 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2344315 Rohde SG-73.167.A1 N/A Argento (L x L x A) 167 x 19.5 x 90 mm 3 pz.

Descrizione

Impugnatura a guscio variabile
Per l'uso, ad es. Su porte di alloggiamento
O pannelli in lamiera.

Materiale e superficie:
Guscio di impugnatura in profilo in alluminio,
Anodizzato in colore naturale Tappi terminali laterali
In poliammide
PA 6, rinforzato in vetro, nero,
Semi-opaco con struttura fine.
Tubo di collegamento ø 20 x 1 mm
In acciaio inox (n. di fabbrica
1.4301), levigata.
Modello A:
Fissaggio posteriore
Perni filettati in dotazione
M6 x 30 (2x) e M6 x 40 (2x),
DIN 914 in acciaio inox.
Modello B:
Fissaggio frontale per
Viti a testa svasata M4,
DIN 963/ 964/966.
Vantaggi costruttivi:
Montaggio semplice per spessori di parete
da 1 a 5 mm.

Testo tradotto automaticamente
