Schabus Controllo gas scarico senza fili FTX 100 / FDS 100 Bianco

Il pacchetto comfort FTX 100 con FDS 100 consente il funzionamento comune di un impianto di scarico e di un impianto di combustione dipendente dall'aria ambientale. Il modello FTX 100 monitora la temperatura dei gas di scarico nel tubo di fumo tramite un sensore di temperatura e rileva automaticamente se il sito di combustione è in funzione.

Se la fiamma è fredda, il sistema di scarico viene rilasciato automaticamente indipendentemente dalla posizione della finestra. Se la temperatura dei gas di scarico supera la soglia di commutazione di 40 °C (± 5 °C), la fiamma ha la precedenza: Il sistema di scarico viene quindi rilasciato solo quando la finestra è aperta. L'isteresi è di circa 3 °C.

Il trasmettitore radio da finestra monitora la posizione della finestra e la trasmette in modalità wireless al ricevitore radio FDS 100. In questo modo il pacchetto comfort unisce il monitoraggio automatico della temperatura e il contatto finestra per un comodo controllo dell'aria di scarico.

Controllo dell'aria di scarico FDS 100 testato
Il controllo dell'aria di scarico senza fili FDS 100 incluso nel pacchetto comfort è testato TUV e possiede l'approvazione tecnica generale (marchio di conformità) Z-85.2-11. L'approvazione si riferisce al controllo dell'aria di scarico FDS 100, non all'intero pacchetto comfort FTX 100 / FDS 100.

Prima del montaggio, inserire l'elemento di protezione nelle plance, in modo che nulla possa ostacolare una riduzione. Esistono notevoli differenze regionali sulle quali l'elettrotecnica Schabus non ha alcuna influenza.

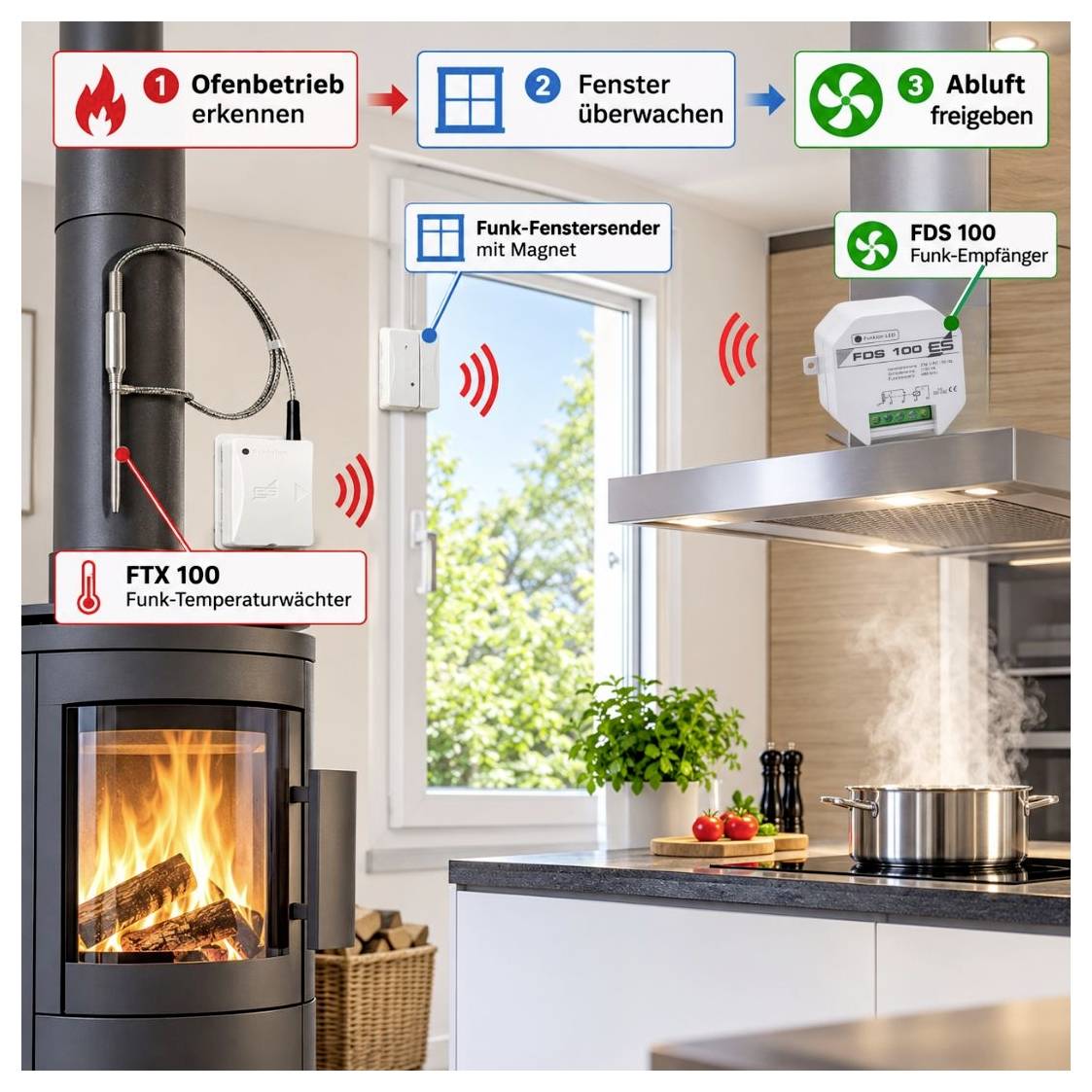

Ecco come funziona il pacchetto comfort
Il pacchetto comfort FTX 100 monitora automaticamente due condizioni critiche: La temperatura del fuoco e la posizione della finestra. In questo modo il sistema di scarico dipende dal contatto con la finestra solo se il locale antincendio è effettivamente in funzione.

① riconoscere il funzionamento del forno
Il sensore di temperatura del modello FTX 100 è montato sul tubo dei fumi e monitora continuamente la temperatura dei gas di scarico. Se la temperatura supera la soglia di commutazione di 40 °C (± 5 °C), il FTX 100 riconosce automaticamente che la fiamma è in funzione.

② finestra monitor
In caso di incendio caldo, la posizione della finestra diventa rilevante. Il trasmettitore radio per finestre FDS 100 rileva se la finestra è aperta o chiusa e trasmette lo stato via radio al ricevitore FDS 100.

③ rilasciare l'aria di scarico
Se la fiamma è in funzione, il sistema di scarico viene rilasciato solo quando la finestra è aperta. Con la finestra chiusa, FDS 100 impedisce il rilascio del sistema di scarico.

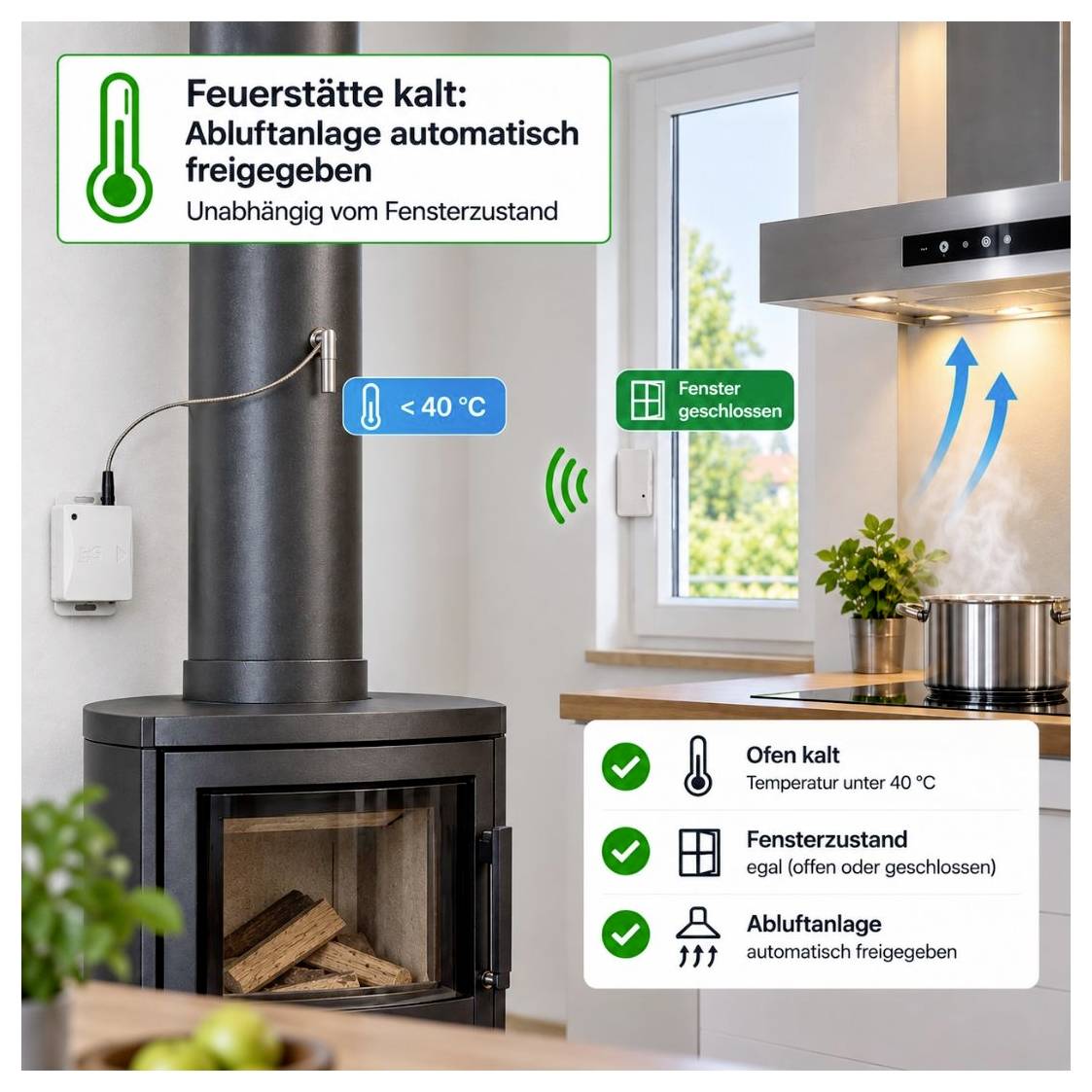

Più comfort in caso di fuoco freddo
Il vantaggio particolare del pacchetto comfort è evidente quando il forno non è in funzione: Se la temperatura dei gas di scarico è inferiore alla soglia di commutazione, il sistema di scarico viene rilasciato indipendentemente dalla posizione del finestrino. La finestra non deve quindi essere aperta a parte per il normale funzionamento della cappa.

In breve:
Fonte di fuoco a freddo → impianto di scarico libero
Fiamma calda → sistema di scarico solo con finestra aperta

I suoi vantaggi con il pacchetto comfort FTX 100
Più comfort, senza rinunciare alla sicurezza

Il pacchetto comfort FTX 100 combina il riconoscimento automatico del funzionamento del forno con il comprovato monitoraggio radio della finestra di FDS 100. In questo modo la finestra deve essere aperta solo quando la stazione di cottura è effettivamente in funzione.

✓ rilevamento automatico del forno
Il modello FTX 100 monitora la temperatura dei gas di scarico direttamente nel tubo dei fumi e rileva autonomamente se l'impianto di combustione è in funzione.

✓ non aprire finestre non necessarie
In caso di incendio a freddo, il sistema di scarico viene rilasciato automaticamente, indipendentemente dal fatto che la finestra sia aperta o chiusa.

Funzionamento sicuro ✓ in caso di incendio caldo
Se la temperatura dei gas di scarico supera la soglia di commutazione di 40 °C (± 5 °C), la fiamma ha la priorità. Il sistema di scarico viene quindi rilasciato solo con la finestra aperta.

✓ monitoraggio wireless delle finestre
Il trasmettitore e il ricevitore per finestre comunicano tramite radio da 868 MHz. In questo modo non è necessario alcun collegamento via cavo tra la finestra e il sistema di scarico.

✓ Kit comfort programmato in fabbrica
I componenti della radio sono già coordinati e programmati.

✓ comprovato controllo dell'aria di scarico FDS 100
Il controllo dell'aria di scarico senza fili FDS 100 incluso nel kit è omologato TUV e possiede l'approvazione tecnica generale Z-85.2-11. L'approvazione si riferisce al controllo dell'aria di scarico FDS 100, non all'intero pacchetto comfort FTX 100.

✓ adatto anche per ventilatori a cassone
FDS 100 può essere utilizzato anche per la protezione dei sistemi di scarico corrispondenti con ventola a cavità.

Aprire la finestra solo se è veramente necessario:
Se la fiamma è fredda, il sistema di scarico può essere azionato anche con la finestra chiusa. Solo in caso di incendio caldo, il monitoraggio delle finestre diventa importante per la sicurezza.

Montaggio e installazione

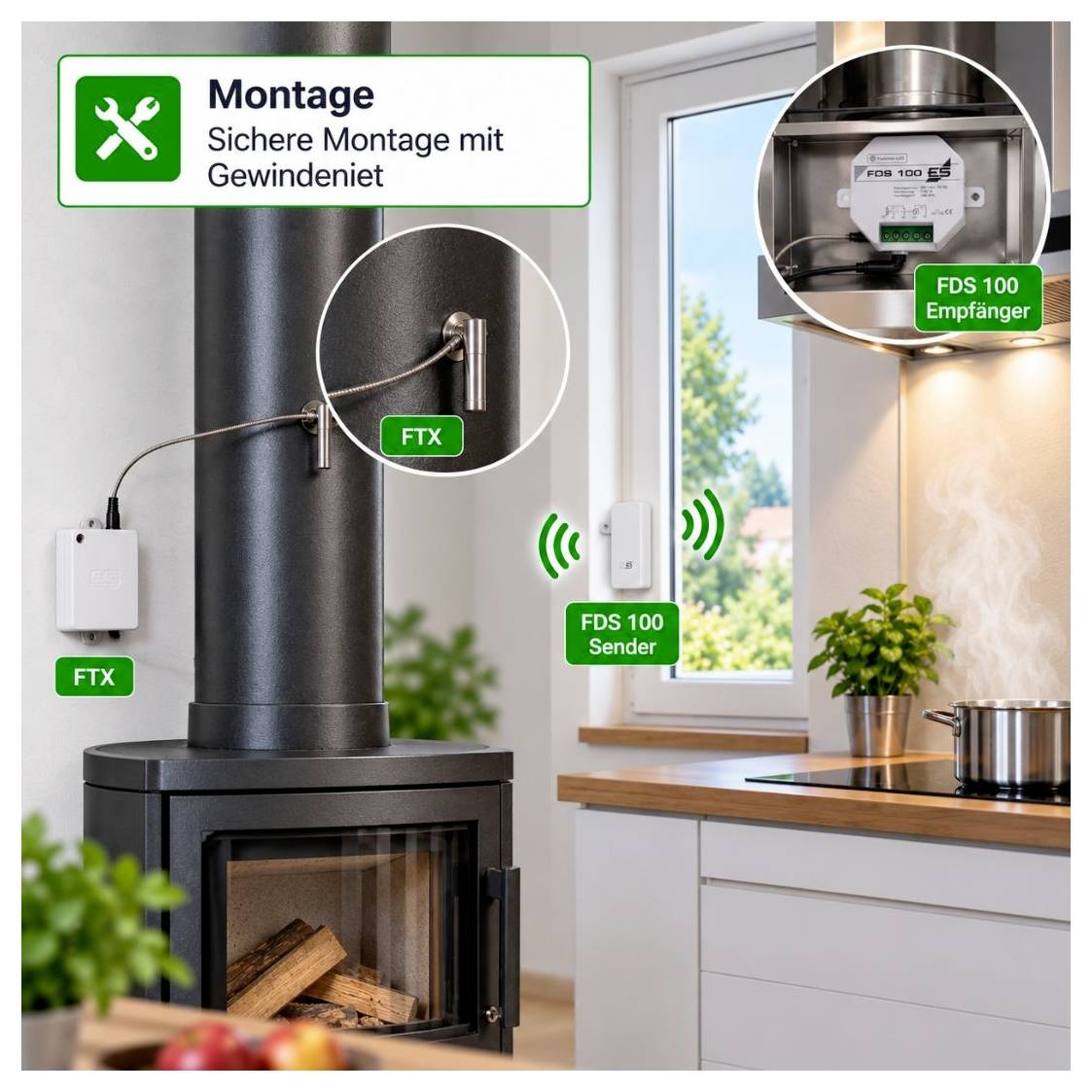

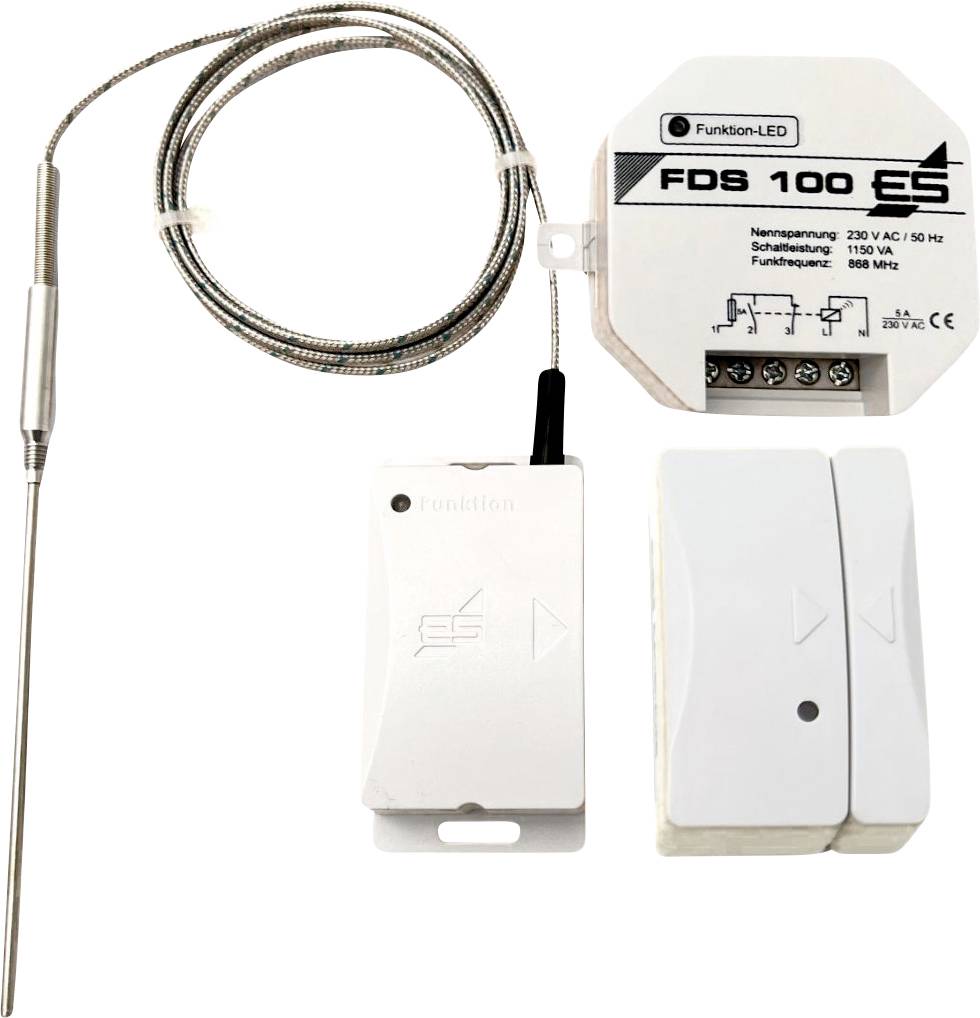

Il pacchetto comfort FTX 100 è composto da tre componenti funzionali: Il rilevatore di temperatura FTX 100 sul tubo dei fumi, il trasmettitore radio per finestra sulla finestra e il ricevitore radio FDS 100 sul sistema di scarico. La trasmissione radio tra i componenti riduce l'uso di cavi nell'ambiente.

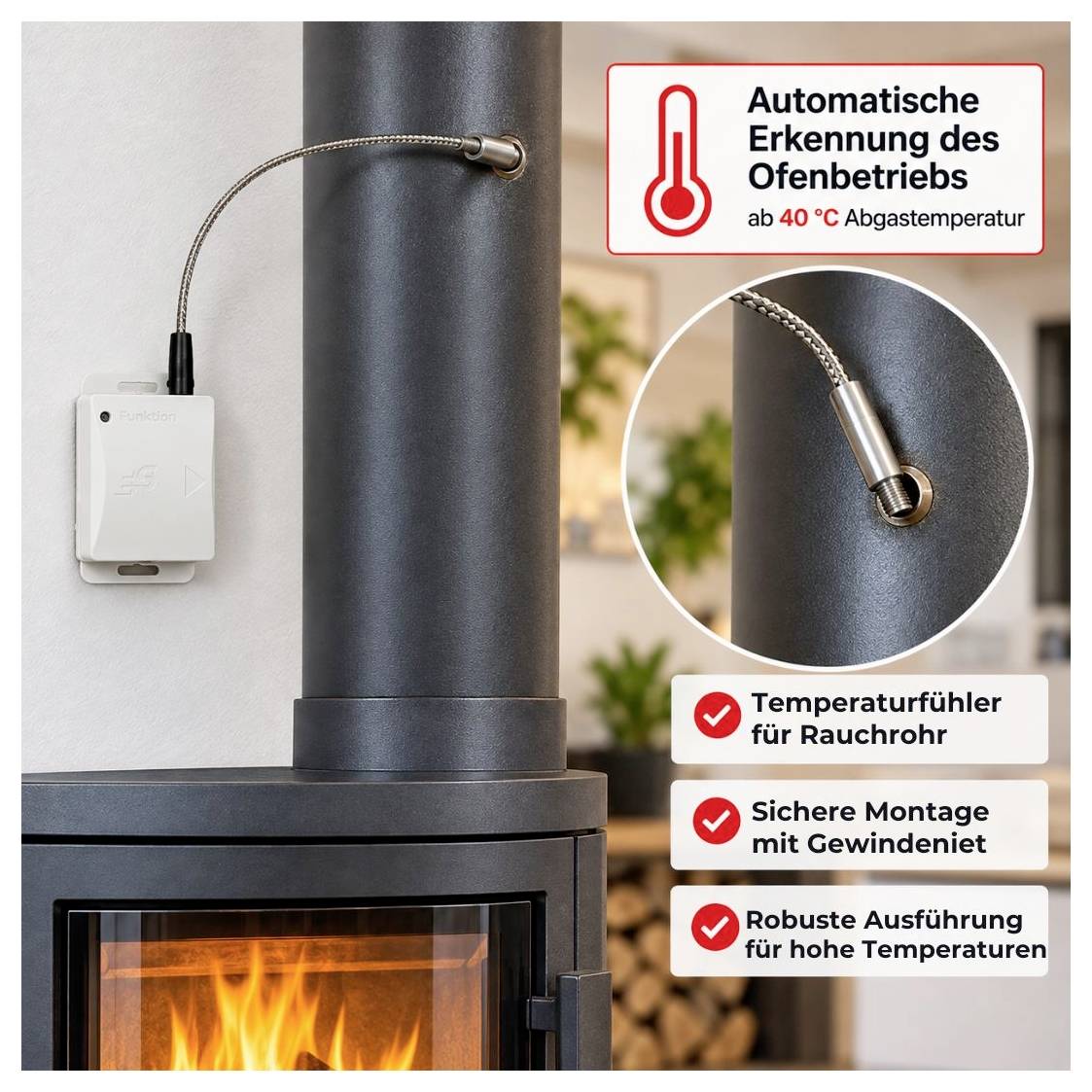

FTX 100 - sensore di temperatura sul tubo di fumo
Il sensore di temperatura del modello FTX 100 viene montato direttamente sul tubo di fumo dell'impianto di combustione. A tale scopo, inserire una filettatura M5 nel tubo fumi e poi avvitare con cautela il sensore di temperatura. Il trasmettitore FTX 100 viene fissato al di fuori dell'area di riscaldamento immediata; la temperatura ambiente massima sul trasmettitore non deve superare i 50 °C.

Il sensore misura immediatamente la temperatura dei gas di scarico e consente il rilevamento automatico del funzionamento del forno. Ecco il video di montaggio

FDS 100 - monitoraggio della posizione della finestra
Il trasmettitore radio per finestre e il magnete associato vengono montati sulla finestra. Con le piastre distanziatrici in dotazione è possibile bilanciare diverse altezze tra il battente della finestra e il telaio.

Con la finestra chiusa, il trasmettitore e il magnete possono trovarsi a una distanza massima di 3 mm l'uno dall'altro. Durante l'apertura o l'inclinazione della finestra deve essere raggiunta una distanza di almeno 20 mm, in modo che lo stato della finestra sia riconosciuto in modo affidabile.

L'apertura effettiva della finestra necessaria per un'aria di alimentazione adeguata è indipendente da questo e deve essere determinata in base alla potenza di scarico e alle dimensioni della finestra.

FDS 100 - ricevitore sul sistema di scarico
Il ricevitore radio FDS 100 è integrato elettricamente nel controllo dell'aria di scarico e libera o blocca il sistema di scarico a seconda dei segnali ricevuti.

Il ricevitore funziona a 230 V~ e dispone di un contatto relè privo di potenziale con una potenza di commutazione massima di 1150 W / 5 A. la portata radio è fino a 20 m in campo libero ed è destinata all'uso in una stanza.

Importante: Il ricevitore non deve essere completamente schermato da metallo, in quanto ciò potrebbe compromettere il collegamento radio.

Installazione tramite elettricista
Riferimento di montaggio importante
Il collegamento elettrico e la messa in funzione del FDS 100 possono essere effettuati solo da un elettricista qualificato.
Per il montaggio, il collegamento, il calcolo della dimensione del gioco e la messa in funzione, osservare il manuale d'uso in dotazione.

⚠️ nota operativa
Il trasmettitore di temperatura radio FTX può essere utilizzato solo con un singolo forno.

Non è tecnicamente consentito l'impiego in più luoghi di combustione contemporaneamente, in quanto non è possibile garantire un funzionamento sicuro.
