Schlegel YMTR YMTR Pulsante con pulsante manuale, 1 tasto 5 pz.

Pulsante rosso rotondo con bordo metallico e tre pin di connessione inferiori, idoneo per circuiti elettrici e progetti di costruzione.
Schema di collegamento di un relè elettrico con i morsetti '3', '+', '-', '4' e un punto di controllo 'E'.

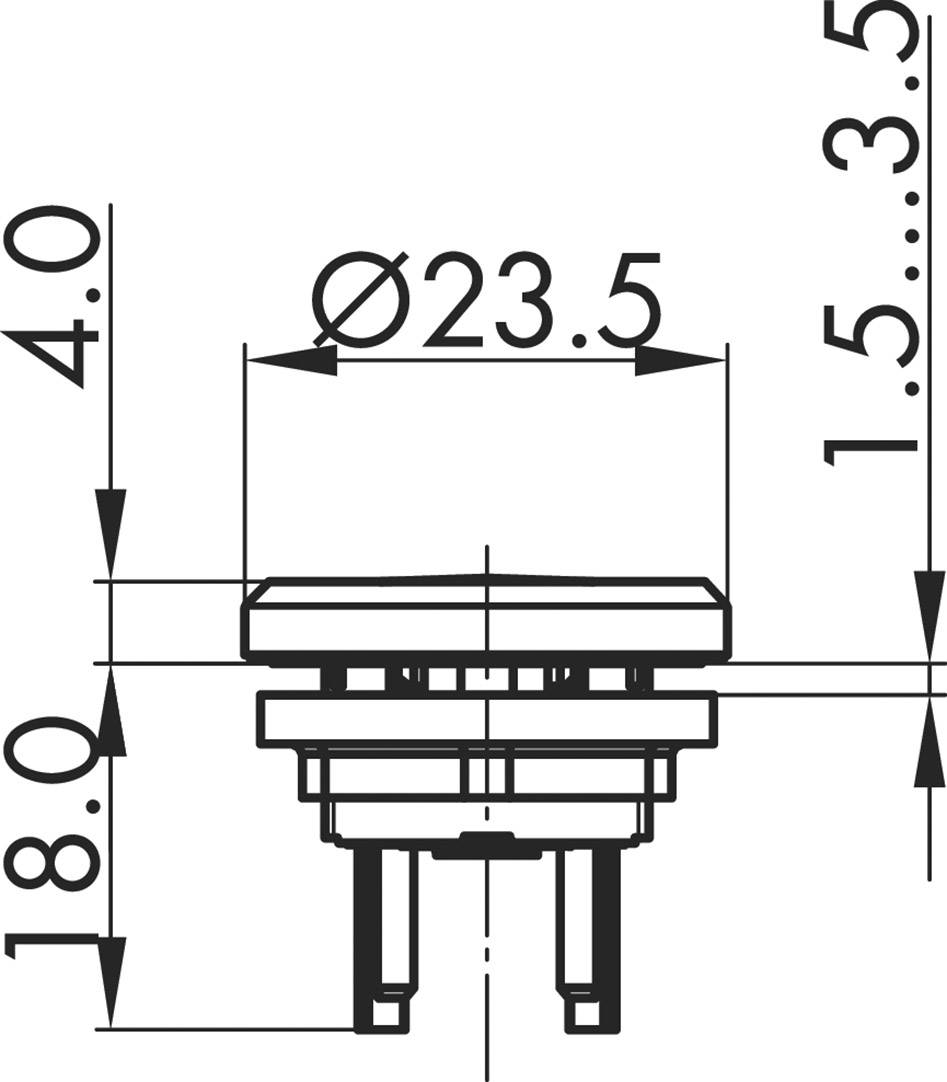

Disegno tecnico di un interruttore a pulsante rotondo, diametro 23,5 mm, altezza complessiva 18 mm, pin di connessione mostrati nella parte inferiore.
1/3
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Disponibile a breve
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero (Confezione 5 pz.)
Totale (99,99 € / Pezzo)
99,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

"Pulsante Schlegel YMTR 5 pz."

Servizi e promozioni supplementari

Dati tecnici

  • Classe di protezione: II (isolamento di protezione)
  • Illuminazione: No
  • Scrivibile: No
  • Telaio frontale: Color argento
  • Forma: rotonda
Tipo prodotto

Pulsante

Caratteristiche

con pulsante

Tipo di illuminazione

Senza

Azionamento

manuale

1 tasto

Collegamento

Faston

Funzioni

Momentaneo

Tipo contatto

1 NA

Durata meccanica

500000

Durata elettrica

500000

Ø Foro di montaggio

16.2 mm

IP65

IP67

Min. temperatura

-25 °C

Temperatura max.

+70 °C

Tensione di commutazione

30 V/AC

42.4 V

Corrente di commut. max.

100 mA

Posizioni commutatore

1x Off / (On)

Lunghezza

22 mm

Larghezza

24 mm

Altezza

24 mm

Adatto per

Serie: MYnitron ®

Contenuto

5 pz.

Dim.

(L x L x A) 22 x 24 x 24 mm

Compatibile RoHS

Sì

Tipo

YMTR

Documenti & Download

Scheda tecnica

Scheda tecnica 2238404 Schlegel YMTR YMTR Pulsante con pulsante manuale, 1 tasto 5 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2238404 Schlegel YMTR YMTR Pulsante con pulsante manuale, 1 tasto 5 pz.
