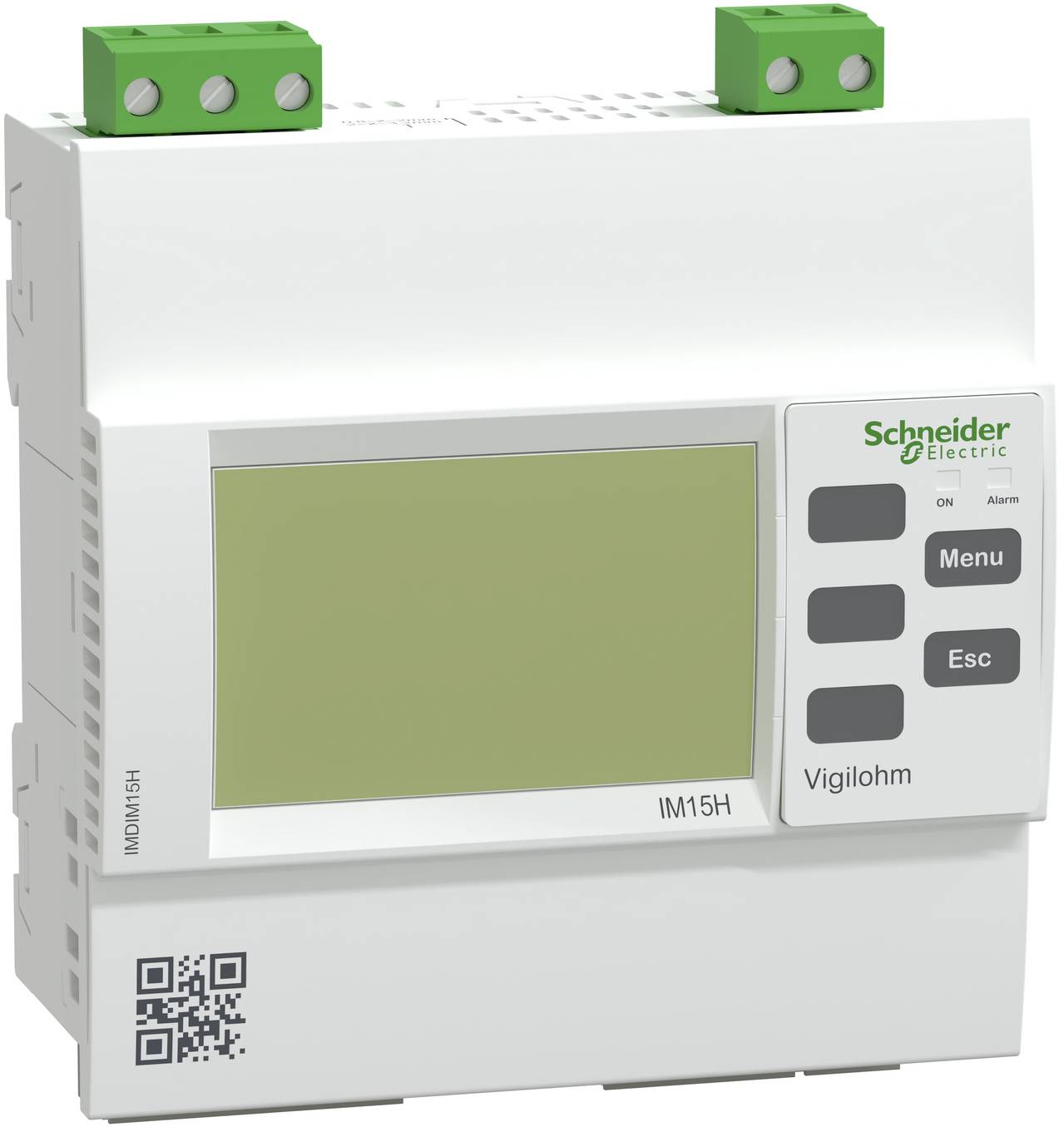

Schneider Electric IMDIM15H IMDIM15H Relè monitoraggio isolamento

Questo dispositivo fa parte della serie Vigilohm, progettata per il monitoraggio di reti IT non collegate a terra in conformità con le norme di installazione e di prodotto. In conformità agli standard IEC, è obbligatoria la dotazione di sale IT per uso medico con dispositivi di monitoraggio isolamento (IMD). Questo dispositivo è destinato al monitoraggio dei sistemi CA, CC e ACDC dell'IT medico. Misura la resistenza d'isolamento del sistema mediante l'alimentazione di una corrente alternata a bassa frequenza tra la rete e la terra. La configurazione viene eseguita in conformità agli standard medici dalla parte anteriore del dispositivo tramite la schermata interfaccia operatore. Le impostazioni si riferiscono a soglie di allarme di isolamento da 50 Kilohm a 500 Kilohm e allarmi di surriscaldamento e sovraccarico del trasformatore. Controlla reti fino a 230VAC, 230VDC, in architettura IT medica, nonché il trasformatore IT per uso medico. Lo schermo bianco e nero può indicare una resistenza di isolamento da 100 ohm a 10 megohm. L'autotest si avvia automaticamente ogni 5 ore e, se necessario. Se la resistenza di isolamento del sistema scende al di sotto della soglia impostata, ovvero è presente un guasto di massa, viene attivato un allarme tramite il relè di uscita IMD entro 4 secondi. Non appena non viene più monitorato alcun guasto, l'allarme viene cancellato e il relè di allarme torna alla normalità. Il dispositivo può essere alimentato da una sorgente da 110 V CA a 230 V CA o da una sorgente da 125 V CC a 250 V CC, tutti con una tolleranza di più o meno 15%. Questo prodotto può essere installato su una guida DIN o a filo. La parte anteriore ha il tipo di protezione IP52, la parte posteriore IP20 e la categoria di sovratensione III. Il dispositivo di monitoraggio è dotato di una porta di comunicazione RS485, protocollo Modbus.
