Name: Servomotore FESTO 5242197 EMMT-AS-60-S-LS-RM 1.6 A
Brand: FESTO
SKU: 2207824
Availability: BackOrder

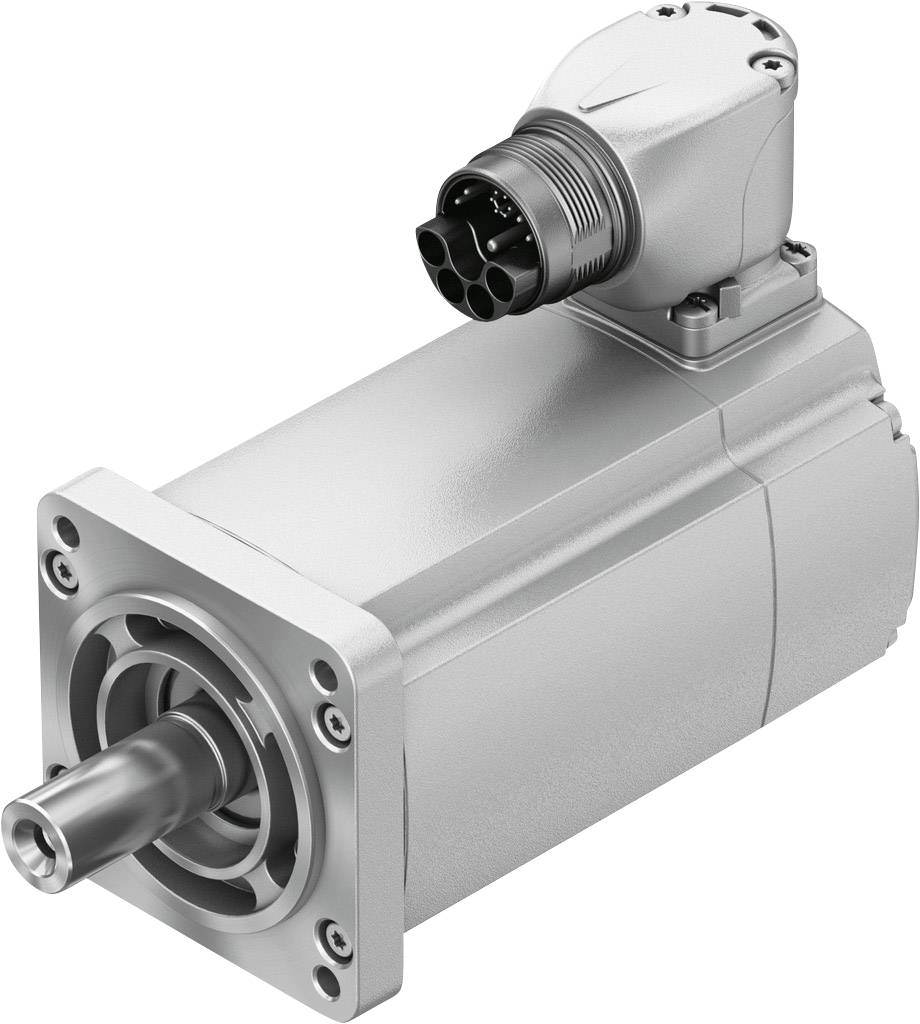

Un motore elettrico argentato con un raccordo angolato sulla parte superiore, fissato con viti sul flangia. Adatto per applicazioni industriali.

EAN:

Codice produttore

Articolo n°:

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (989,00 € / Pezzo)

989,00 €

IVA incl.

Spedizione gratuita

Disponibile solo per i clienti aziendali

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Dati tecnici

Temperatura di stoccaggio: -20 °C +70 °C
Umidità relativa: Da 0 a 90 %
Nota sulla temperatura ambiente: Fino a 80°C con riduzione -1,5%/°C.
Max. Altezza di montaggio: 4.000 m
Nota sull'altezza di installazione massima: A partire da 1.000 m solo con riduzione di potenza di -1 % per 100 m.
Max. Temperatura di avvolgimento: 155 °C
Classe di misurazione secondo EN 60034-1: S1
Monitoraggio della temperatura: Trasmissione digitale della temperatura del motore tramite EnDat 2.2
STRUTTURA DEL MOTORE SECONDO EN 60034-7: IN B5, IN V1, IN V3
Posizione di montaggio: qualsiasi
Nota per il tipo di protezione: Albero motore IP40 senza RWDR, albero motore IP65 con RWDR, IP67 per alloggiamento motore con tecnologia di collegamento inclusa
Precisione di scorrimento, coassialità, rotazione in piano secondo DIN SPEC 42955: N
Grado di usura: G 2,5
Coppia di arresto: 1% della coppia di picco
Durata dei cuscinetti alle condizioni nominali: 20.000 ore
Codice interfaccia uscita motore: 60P
Collegamento elettrico 1, tipo di collegamento: Spina ibrida
Collegamento elettrico 1, tecnologia di collegamento: M23x1
Collegamento elettrico 1, numero di poli/conduttori: 15
Grado di inquinamento: 2
Classe di resistenza alla corrosione KBK: 0 - nessuna sollecitazione alla corrosione
Tipo di commutazione avvolgimento: Stella interna
Numero di coppie di poli: 5
Coppia di arresto: 0,7 Nm
Coppia massima: 1,6 Nm
Max. Velocità di rotazione: 7.100 1/min
Max. Velocità meccanica: 16.000 1/min
Corrente di dispersione continua: 1,7 A
Corrente di picco: 5.4 A
Costante motore: 0,41 Nm/A.
Costante di coppia di arresto: 0,49 Nm/A.
Fase di fase costante di tensione: 29,9 mVmin
Resistenza di avvolgimento fase: 11,7 Ohm
Induttanza di avvolgimento fase: 21 mH
Induttanza longitudinale dell'avvolgimento LD (fase): 13 mH
Induttanza trasversale di avvolgimento lq (fase): 15,5 mH
Costante di tempo elettrica: 2.1 ms.
Costante di tempo termica: 40 min
Resistenza termica 1.3 K/W
Flangia di misurazione: 250 x 250 x 15 mm, acciaio
Momento di inerzia totale: 0,169 kgcm²
Carico assiale ammissibile dell'albero: 70 N
Carico dell'albero radiale ammissibile: 350 N
Encoder di posizione rotore: Encoder assoluto multi-turn
Sensore di posizione del rotore - descrizione del produttore: EQI 1131
Sensore di posizione del rotore giri assolutamente rilevabili: 4.096
Interfaccia sensore di posizione rotore: EnDat 22
Sensore di posizione del rotore principio di misurazione: Induttivo
Sensore di posizione del rotore tensione d'esercizio DC: 5 V.
Sensore di posizione del rotore intervallo di tensione d'esercizio: 3,6 V/CC - 14 V/CC
Sensore di posizione rotore valori di posizione per rotazione: 524.288
Risoluzione sensore di posizione rotore: 19 bit
Sensore di posizione del rotore precisione del sistema misurazione dell'angolo: -120... 120 arcsec

Tipo prodotto: Servomotore

Codice articolo produttore: 5242197

Tipo: EMMT-AS-60-S-LS-RM

Numero di giri: 3000 giri/min

Peso: 1180 g

Momento torcente nominale: 0.64 Nm

Potenza nominale: 200 W

Tensione nom.: 325 V

Corrente nominale: 1.6 A

Poli: 15

Larghezza: 250 mm

: IP40

Max. Temperatura ambiente: +40 °C

Min. Temperatura ambiente: -15 °C

UKCA: Sì

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2207824 Servomotore FESTO 5242197 EMMT-AS-60-S-LS-RM 1.6 A

Descrizione

• Servomotori sincroni dinamici, brushless, a azionamento permanente • coppia di bloccaggio estremamente bassa
- supporta un
'elevata velocità di rotazione anche a velocità ridotte
•
selezionabile sistema di misurazione assoluta digitale: - Single turn
-
Multiturn, Batterterielos
• semplice tecnologia di collegamento

(OCP: One Cable plug) -
cavo ibrido: Cavo di collegamento e motore per l'alimentazione e
l'encoder in un
connettore di collegamento •
allineabile sul motore
• coppia ottimizzata
• regime ottimizzato
• tipo di protezione:
- IP40 (albero motore)
- IP67 (alloggiamento motore con tecnologia di collegamento)
- IP65 (albero motore con anello di tenuta dell'albero radiale in PTFE)

• trasmissione della temperatura del motore
digitale tramite EnDat 2.2; protezione del motore tramite CMMT-AS • Opzionale:

– freno di supporto
– albero con chiavetta
– albero motore con anello di tenuta radiale
