Name: Servomotore FESTO 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A
Brand: FESTO
SKU: 2207940
Availability: BackOrder

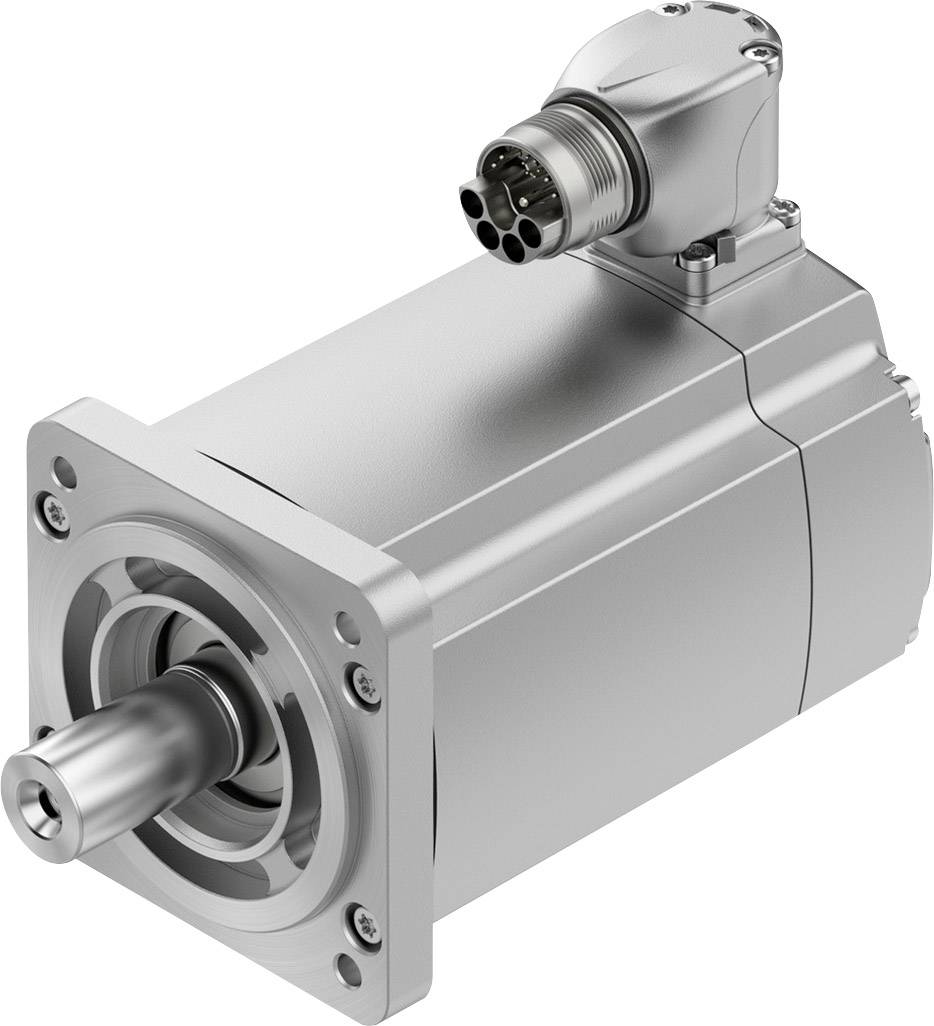

Un servomotore compatto con un involucro metallico cilindrico e un connettore, adatto per il controllo preciso del movimento.

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (975,00 € / Pezzo)

975,00 €

IVA incl.

Spedizione gratuita

Disponibile solo per i clienti aziendali

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Dati tecnici

Temperatura ambiente: Da -15 a 40 °C
Temperatura di stoccaggio: Da -20 a 70 °C
Max. Altezza di montaggio: 4.000 m
Nota sull'altezza di installazione massima: A partire da 1.000 m solo con riduzione di -1,0% per 100 m.
Umidità relativa: Da 0 a 90 %
Classe di calore secondo EN 60034-1: F
Max. Temperatura di avvolgimento: 155 °C
Classe di misurazione secondo EN 60034-1: S1
Monitoraggio della temperatura: Trasmissione digitale della temperatura del motore tramite EnDat 2.2
Struttura del motore secondo EN 60034-7: In B5
IN V1
IN V3
Posizione di montaggio: qualsiasi
Tipo di protezione: IP40
Nota per il tipo di protezione: Albero motore IP40 senza RWDR
Albero motore IP65 con RWDR
IP67 per alloggiamento motore con tecnologia di collegamento
Coppia di arresto:< 1,0% dalla coppia di picco
Durata dei cuscinetti alle condizioni nominali: 20.000 ore
Codice interfaccia uscita motore: 80p
Collegamento elettrico 1, tipo di collegamento: Spina ibrida
Collegamento elettrico 1, tecnologia di collegamento: M23x1
Collegamento elettrico 1, numero di poli/conduttori: 15
Grado di inquinamento: 2
Classe di resistenza alla corrosione KBK: 0 - nessuna sollecitazione alla corrosione
Tipo di commutazione avvolgimento: Stella interna
Numero di coppie di poli: 5
Coppia di arresto: 1,46 Nm
Momento torcente nominale: 1.3 Nm
Coppia massima: 2,8 Nm
Velocità max.: 7440 1/min
Max. Velocità meccanica: 14000 1/min
Potenza nominale motore 408 W
Corrente di dispersione continua: 2 A.
Costante motore: 0,74 Nm/A.
Costante di coppia di arresto: 0,89 Nm/A.
Fase di fase costante di tensione: 53,6 mVmin
Resistenza di avvolgimento fase: 12,4 Ohm
Induttanza di avvolgimento fase: 39.8 mH
Induttanza longitudinale dell'avvolgimento LD (fase): 25 mH
Induttanza trasversale di avvolgimento lq (fase): 29,8 mH
Costante di tempo elettrica: 4,8 ms.
Costante di tempo termica: 42 min
Resistenza termica 0.95 K/W
Flangia di misurazione 250 x 250 x 15 mm
Momento di inerzia totale: 1,33 kgcm2
Peso del prodotto: 2020 g
Carico assiale ammissibile dell'albero: 120 N
Carico dell'albero radiale ammissibile: 620 N
Sensore di posizione del rotore giri assolutamente rilevabili: 1
Interfaccia sensore di posizione rotore: EnDat 22
Sensore di posizione del rotore principio di misurazione: Induttivo
Sensore di posizione del rotore tensione d'esercizio DC: 5 V.
Sensore di posizione del rotore intervallo di tensione di esercizio DC: 3.6... 14 V
Sensore di posizione rotore valori di posizione per rotazione: 262.144
Risoluzione sensore di posizione rotore: 18 bit
Sensore di posizione del rotore precisione del sistema misurazione dell'angolo: -120... 120 arcsec
MTTF, componente parziale: 190 anni, sensore di posizione del rotore
MTTFd, componente parziale: 380 anni, sensore di posizione del rotore

Tipo prodotto: Servomotore

Dimensione flangia: 250 mm

Coppia di arresto: 1.46 Nm

Max. corrente di fase: 5.4 A

Codice articolo produttore: 5255429

Tipo: EMMT-AS-80-S-HS-RS

Numero di giri: 3000 giri/min

Peso: 2020 g

Momento torcente nominale: 1.3 Nm

Potenza nominale: 408 W

Tensione nom.: 565 V

Corrente nominale: 1.76 A

Max. Temperatura ambiente: 40 °C

Min. Temperatura ambiente: -15 °C

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Coppia di arresto

Max. corrente di fase

Servomotore FESTO 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Articolo n°:2207940

Consegna entro Ven 6 Nov

Conrad Electronic

Questo articolo

1.46 Nm

5.4 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

975,00 €^*

Servomotore FESTO 5242200 EMMT-AS-60-S-HS-RS 0.7 Nm 1.6 A

Articolo n°:2207827

Disponibile a breve

Conrad Electronic

0.7 Nm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

849,00 €^*

Servomotore FESTO 5242201 EMMT-AS-60-S-HS-RM 0.7 Nm 1.6 A

Articolo n°:2207828

Disponibile a breve

Conrad Electronic

0.7 Nm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

989,00 €^*

Servomotore FESTO 5242202 EMMT-AS-60-S-HS-RSB 0.66 Nm 1.4 A 5.4 A

Articolo n°:2207829

Disponibile a breve

Conrad Electronic

0.66 Nm

5.4 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1109,00 €^*

Servomotore FESTO 5242203 EMMT-AS-60-S-HS-RMB 0.66 Nm 1.4 A 5.4 A

Articolo n°:2207830

Disponibile a breve

Conrad Electronic

0.66 Nm

5.4 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1245,00 €^*

Servomotore FESTO 5242204 EMMT-AS-60-M-LS-RS 1.24 Nm 2.4 A

Articolo n°:2207831

Disponibile a breve

Conrad Electronic

1.24 Nm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

925,00 €^*

Servomotore FESTO 5242205 EMMT-AS-60-M-LS-RM 1.24 Nm 2.4 A 11 A

Articolo n°:2207832

Disponibile a breve

Conrad Electronic

1.24 Nm

11 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1065,00 €^*

Servomotore FESTO 5242206 EMMT-AS-60-M-LS-RSB 2.5 Nm 2.2 A

Articolo n°:2207833

Disponibile a breve

Conrad Electronic

2.5 Nm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1185,00 €^*

Servomotore FESTO 5242207 EMMT-AS-60-M-LS-RMB 1.15 Nm 2.2 A

Articolo n°:2207834

Disponibile a breve

Conrad Electronic

1.15 Nm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1319,00 €^*

Servomotore FESTO 5242208 EMMT-AS-60-M-HS-RS 1.24 Nm 2.4 A 11 A

Articolo n°:2207835

Disponibile a breve

Conrad Electronic

1.24 Nm

11 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

925,00 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2207940 Servomotore FESTO 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2207940 Servomotore FESTO 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Descrizione

• Servomotori sincroni dinamici, brushless, a azionamento permanente • coppia di bloccaggio estremamente bassa
- supporta un
'elevata velocità di rotazione anche a velocità ridotte
•
selezionabile sistema di misurazione assoluta digitale: - Single turn
-
Multiturn, Batterterielos
• semplice tecnologia di collegamento

(OCP: One Cable plug) -
cavo ibrido: Cavo di collegamento e motore per l'alimentazione e
l'encoder in un
connettore di collegamento •
allineabile sul motore
• coppia ottimizzata
• regime ottimizzato
• tipo di protezione:
- IP40 (albero motore)
- IP67 (alloggiamento motore con tecnologia di collegamento)
- IP65 (albero motore con anello di tenuta dell'albero radiale in PTFE)

• trasmissione della temperatura del motore
digitale tramite EnDat 2.2; protezione del motore tramite CMMT-AS • Opzionale:

– freno di supporto
– albero con chiavetta
– albero motore con anello di tenuta radiale

Testo tradotto automaticamente
