Name: Siemens 3RT2016-1UB42 Contattore 1 NC 22 kW 690 V 9 A con varistore Pezzo 1 pz.
Brand: Siemens
SKU: 2863549
Availability: BackOrder

Un contattore Siemens Sirius, modello 3RT20, per il controllo di motori elettrici, con involucro nero e pannello frontale blu.

Un quadro elettrico con sportelli aperti mostra un'intricata configurazione di cavi e interruttori. Sullo sfondo, la pioggia scende su una finestra.

Lo schema elettrico mostra diversi contattori, cablaggi e dettagli di connessione per un quadro elettrico. Componenti e connessioni etichettate.

Schema di un relè elettrico con sei contatti: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 21 e 22.

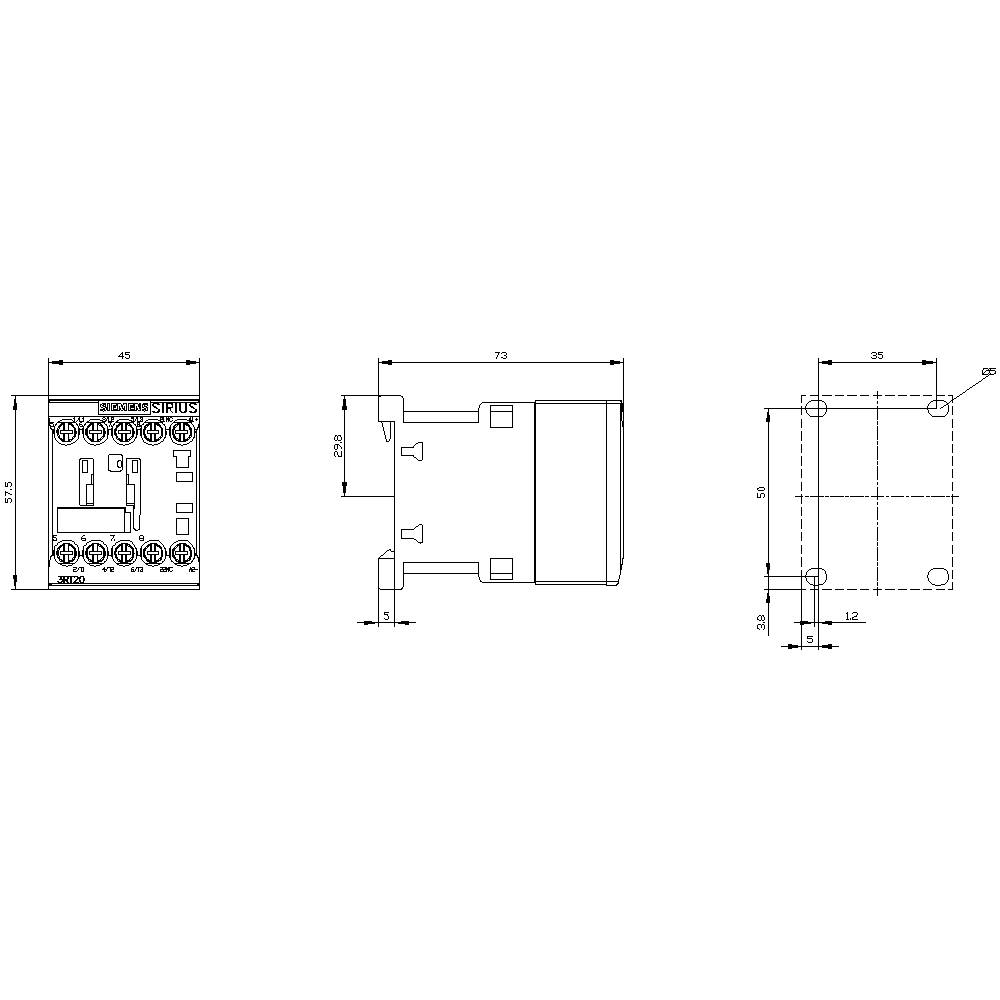

Disegno tecnico di un relè elettrico con vista laterale, frontale e dall'alto. Le misure sono indicate in millimetri.

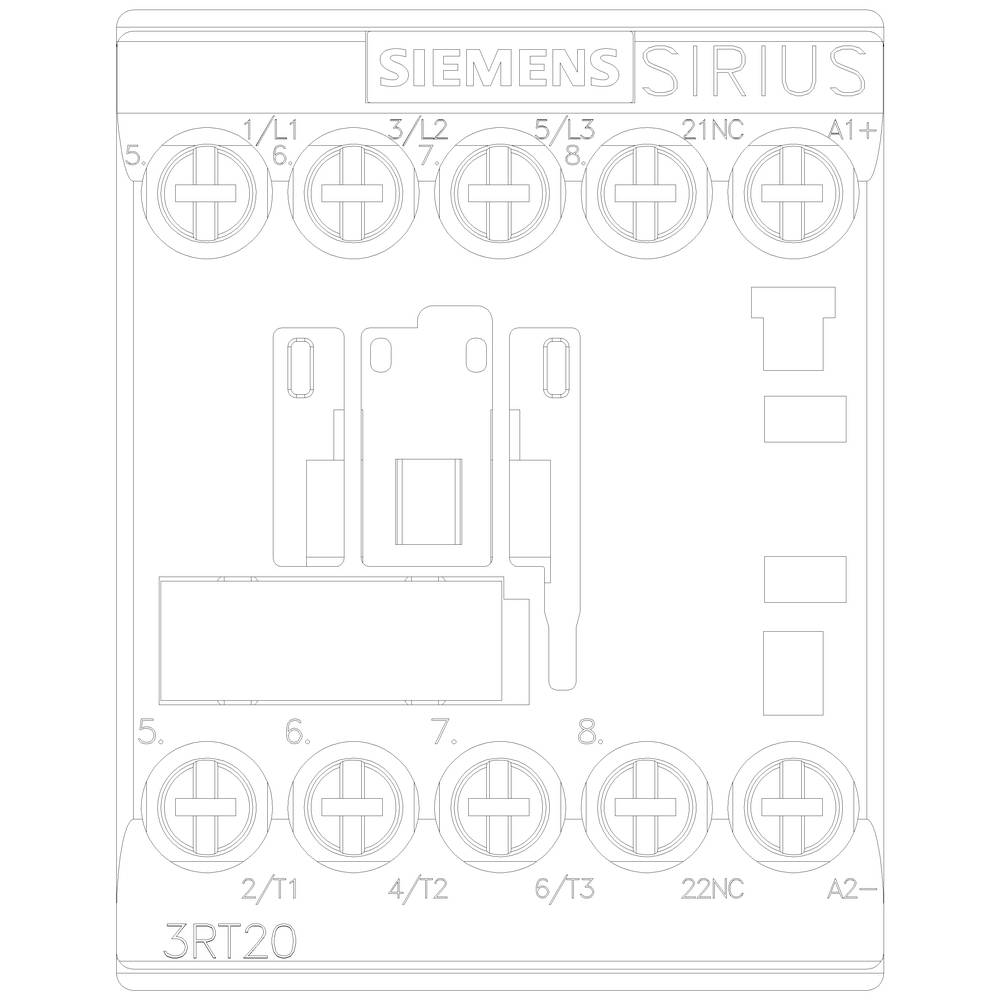

'Rappresentazione schematica di un contattore Siemens SIRIUS della serie 3RT20 con denominazioni dei morsetti di connessione e layout per installazioni elettriche.'

1/6

Immagine simile

Tipo prodotto

Contattore

Numero poli

3 poli

Tensione nom.

690 V

Corrente di carico

9 A

Potenza

22 kW

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 18 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Set(s)

Totale (61,99 € / Pezzo)

61,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero di contatti di chiusura / per contatti principali: 3
Numero di contatti NC / per contatti ausiliari / commutazione non ritardata: 1
Corrente di esercizio a CA-1 / a 400 V / a temperatura ambiente 40 °C: 22 A
Corrente di esercizio a CA-3 / a 400 V: 9 A
Potenza di serraggio della bobina magnetica in DC: 4 W.
Tipo di sezione del conduttore collegabile / per cavi AWG / per contatti principali: 2x (20... 16), 2x (18... 14), 2x 12
Tipo di sezione del conduttore collegabile / per cavi AWG / per contatti ausiliari: 2x (20... 16), 2x (18... 14), 2x 12
Altezza di installazione in altezza su NN / max. 2000 m.
Montaggio in serie: Sì
Protezione da contatto frontale: Sicura per le dita in caso di contatto verticale dalla parte anteriore
Contatto specchio: Sì
Resistenza agli urti del circuito principale: 6 kV
Tensione massima ammissibile per una separazione sicura / tra bobina e contatti principali: 400 V.
Ampliamento del prodotto / interruttore ausiliario: Sì

Tipo di imballaggio: Pezzo

Tipo prodotto: Contattore

Tipo: 3RT2016-1UB42

Dimensione: S00

Numero poli: 3 poli

Tipo contatto: 1 NC

Contatto ausiliario: 1 NC

Tensione nom.: 690 V

Tensione di comando (min.): 24 V/DC

Tensione di comando (max.): 24 V/DC

Range tensione di controllo: 24 - 24 V/DC

Tensione di commutazione max: 690 V/AC

Corrente continua (max.): 22 A

Corrente di carico: 9 A

: 22 kW

Caratteristiche: con varistore

Tipo di montaggio: Montaggio a vite
Montaggio a scatto
Guida DIN

Collegamento: A vite

Durata meccanica: 30000000

Tempo di risposta: 13 ms

Tempo di caduta: 100 ms

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 45 mm

Altezza: 58 mm

Profondità: 73 mm

Dim.: (L x A x P) 45 x 58 x 73 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Tensione nom.

Numero poli

Potenza

Siemens 3RT1355-6AE36 Contattore 2 NA, 2 NC 75000 W 690 V con contatto ausiliario Adatto per marchio (relè): Siemens 1 pz.

Articolo n°:2863517

Consegna entro Gio 3 Dic

Conrad Electronic

690 V

4 poli

75000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1075,00 €^*

Siemens 3RT1355-6AF36 Contattore 2 NA, 2 NC 75000 W 690 V con contatto ausiliario Adatto per marchio (relè): Siemens 1 pz.

Articolo n°:2863519

Consegna entro Mar 15 Dic

Conrad Electronic

690 V

4 poli

75000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1075,00 €^*

Siemens 3RT1355-6AP36 Contattore 2 NA, 2 NC 75000 W 690 V con contatto ausiliario Adatto per marchio (relè): Siemens 1 pz.

Articolo n°:2863521

Consegna entro Lun 23 Nov

Conrad Electronic

690 V

4 poli

75000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

979,00 €^*

Siemens 3RT1355-6AR36 Contattore 2 NA, 2 NC 75000 W 690 V con contatto ausiliario Adatto per marchio (relè): Siemens 1 pz.

Articolo n°:2863523

Consegna entro Mar 15 Dic

Conrad Electronic

690 V

4 poli

75000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1075,00 €^*

Siemens 3RT1363-6AE36 Contattore 2 NA, 2 NC 90000 W 1000 V con contatto ausiliario Adatto per marchio (relè): Siemens Pezzo 1 pz.

Articolo n°:2863524

Consegna entro Gio 3 Dic

Conrad Electronic

1000 V

4 poli

90000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1435,00 €^*

Siemens 3RT1363-6AF36 Contattore 2 NA, 2 NC 90000 W 1000 V con contatto ausiliario Adatto per marchio (relè): Siemens 1 pz.

Articolo n°:2863525

Consegna entro Mar 15 Dic

Conrad Electronic

1000 V

4 poli

90000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1435,00 €^*

Siemens 3RT1363-6AP36 Contattore 2 NA, 2 NC 90000 W 1000 V con contatto ausiliario Adatto per marchio (relè): Siemens 1 pz.

Articolo n°:2863526

Consegna entro Lun 23 Nov

Conrad Electronic

1000 V

4 poli

90000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1435,00 €^*

Siemens 3RT1363-6AR36 Contattore 2 NA, 2 NC 90000 W 1000 V con contatto ausiliario Adatto per marchio (relè): Siemens 1 pz.

Articolo n°:2863527

Consegna entro Gio 3 Dic

Conrad Electronic

1000 V

4 poli

90000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1435,00 €^*

Siemens 3RT1364-6AE36 Contattore 2 NA, 2 NC 110000 W 1000 V con contatto ausiliario Adatto per marchio (relè): Siemens Pezzo 1 pz.

Articolo n°:2863528

Consegna entro Mer 11 Nov

111 Set(s)Conrad Electronic

1000 V

4 poli

110000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2129,00 €^*

Siemens 3RT1364-6AF36 Contattore 2 NA, 2 NC 110000 W 1000 V con contatto ausiliario Adatto per marchio (relè): Siemens 1 pz.

Articolo n°:2863529

Consegna entro Mar 15 Dic

Conrad Electronic

1000 V

4 poli

110000 W

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2129,00 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2863549 Siemens 3RT2016-1UB42 Contattore 1 NC 22 kW 690 V 9 A con varistore Pezzo 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2863549 Siemens 3RT2016-1UB42 Contattore 1 NC 22 kW 690 V 9 A con varistore Pezzo 1 pz.

Descrizione

Contattore di potenza, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3 poli, DC 24 V, con varistore integrato, contatti ausiliari: 1 V, collegamento a vite contattore di potenza SIRIUS 3RT2 per la commutazione di motori.
I contattori 3RT2 fanno parte della scatola di montaggio del sistema SIRIUS con i suoi prodotti perfettamente coordinati. Convincono per le grandi prestazioni con una struttura compatta e un'elevata affidabilità dei contatti. Possono essere combinati con altri componenti del ramo di consumo. Molte delle combinazioni di dispositivi sono testate in fabbrica. I contattori offrono per ogni applicazione un collegamento ottimale al controllo (in parallelo, tramite ASI o IO-Link). Gli interruttori ausiliari integrati riducono la complessità della struttura. I collegamenti frontali consentono un cablaggio semplice. I contattori 3RT2 sono resistenti al clima, approvati in tutto il mondo (ad es. IEC e UL/CSA) e IE3/IE4ready.
Sono disponibili in diverse dimensioni e in un ampio intervallo di potenza in funzionamento AC e DC. Oltre alla tecnologia di collegamento a vite, i dispositivi sono disponibili anche in modo costante con collegamento a molla per un collegamento rapido, senza manutenzione e a prova di vibrazioni.
L'ampia gamma di accessori, come ad esempio interruttori ausiliari, attivatori ausiliari, interruttori di segnalazione, ecc., è uniforme per tutte le dimensioni. I moduli di collegamento disponibili, i moduli funzionali e il sistema di alimentazione SIRIUS 3RV29 riducono notevolmente lo sforzo di cablaggio.
I contattori di potenza 3RT2 disattivano la collaudata serie 3RT1 (fino a 55 kW).
Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.

Testo tradotto automaticamente
