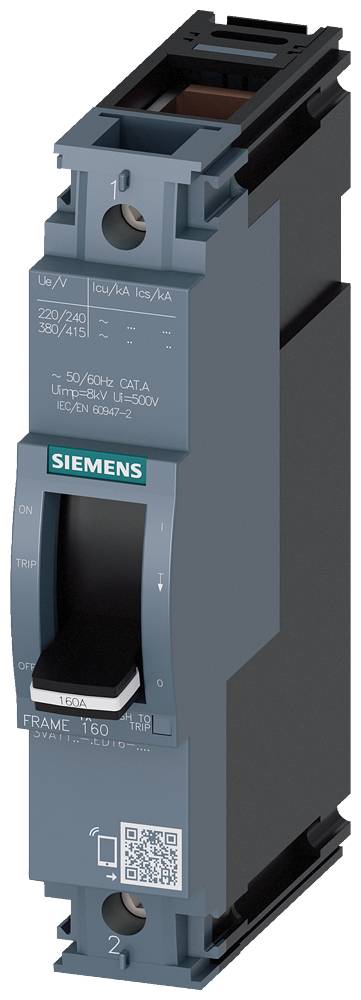

Name: Siemens 3VA1110-3ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 415 V/AC (L x A x P) 25
Brand: Siemens
SKU: 1539025
Availability: BackOrder

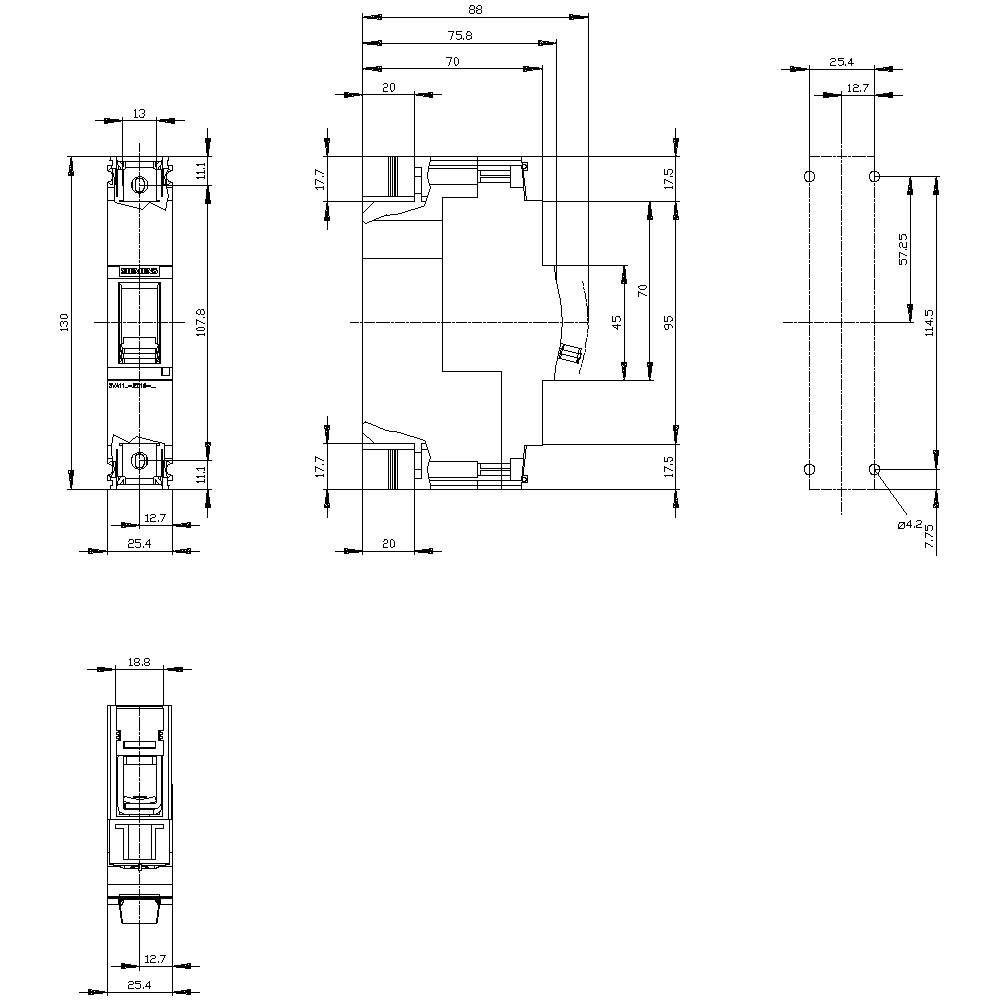

Disegno tecnico di un componente elettrico rappresentato con più viste e dimensioni in millimetri.

disegno a linee/diagramma

Tipo prodotto

Interruttore

Impostazione corrente (max.)

100 A

Collegamento

Morsetto a vite

Tipo di imballaggio

Pezzo

Tipo

3VA1110-3ED16-0AA0

Scheda tecnica (PDF)

Consegna entro Mar 27 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (155,73 € / Pezzo)

155,73 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello: impianti
Durata meccanica: 20000
Durata elettrica: 8000
Tensione di isolamento: 500 V
Frequenza: 50/60 Hz
Potenza dissipata: 8.3 W
Peso: 0.403 kg

Tipo di imballaggio: Pezzo

Tipo prodotto: Interruttore

Tipo: 3VA1110-3ED16-0AA0

Impostazione corrente (min.): 100 A

Impostazione corrente (max.): 100 A

Regolazione: 100 - 100 A

Numero poli: 1 polo

Tensione di commutazione max: 415 V/AC

Adatto per serie: Siemens Serie 3VA

Adatto per: Siemens

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: N

Tipo di sgancio sovracorrente: TM210

Caratteristiche: innestabile

Collegamento: Morsetto a vite

: IP40

Profondità: 70 mm

Larghezza: 25.4 mm

Altezza: 130 mm

Dim.: (L x A x P) 25.4 x 130 x 70 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 100 A

: 1

: 0

: 8.33 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 5 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Impostazione corrente (max.)

Tipo di imballaggio

Impostazione corrente (min.)

Siemens 3VA1110-3ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm Pezzo

Articolo n°:1539025

Consegna entro Mar 27 Ott

Conrad Electronic

Questo articolo

100 A

Pezzo

100 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

155,73 €^*

Siemens 3VA1110-4ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm Pezzo

Articolo n°:1539057

Consegna entro Mar 27 Ott

Conrad Electronic

100 A

Pezzo

100 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

155,73 €^*

Siemens 3VA1112-3ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 125 - 125 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm Pezzo

Articolo n°:1539026

Consegna entro Mar 27 Ott

Conrad Electronic

125 A

Pezzo

125 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

228,69 €^*

Siemens 3VA1112-4ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 125 - 125 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm

Articolo n°:1539014

Consegna entro Mar 27 Ott

Conrad Electronic

125 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

241,80 €^*

Siemens 3VA1116-3ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 160 - 160 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm Pezzo

Articolo n°:1539027

Consegna entro Mar 27 Ott

Conrad Electronic

160 A

Pezzo

160 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

266,39 €^*

Siemens 3VA1116-4ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 160 - 160 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm Pezzo

Articolo n°:1539015

Consegna entro Mar 27 Ott

Conrad Electronic

160 A

Pezzo

160 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

282,79 €^*

Siemens 3VA1120-3ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm Pezzo

Articolo n°:1539029

Consegna entro Mar 27 Ott

Conrad Electronic

20 A

Pezzo

20 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

225,41 €^*

Siemens 3VA1120-4ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm

Articolo n°:1539058

Consegna entro Mar 27 Ott

Conrad Electronic

20 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

135,24 €^*

Siemens 3VA1125-3ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 25 - 25 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm

Articolo n°:1539030

Consegna entro Mar 27 Ott

Conrad Electronic

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

127,04 €^*

Siemens 3VA1125-4ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 25 - 25 A Tens.comm.max: 415 V/AC (L x A x P) 25.4 x 130 x 70 mm

Articolo n°:1538985

Consegna entro Mar 27 Ott

Conrad Electronic

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

135,24 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1539025 Siemens 3VA1110-3ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 415 V/AC (L x A x P) 25

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1539025 Siemens 3VA1110-3ED16-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 415 V/AC (L x A x P) 25

Descrizione

circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 240V 1-pole, line protection TM210, FTFM, In=100A overload protection Ir=100A fixed short-circuit protection Ii=10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers.
